Порядок проведения лабораторной работы

1. Приготовление эмульсии с необходимыми параметрами с применением мешалки

Примечание: Для того чтобы дисперсность водной фазы была более однородной, эмульсию необходимо перемешивать в течение 20-25 мин.

2. Подготовка к работе микроскопа Лабомед 2 вариант-1 с использованием цифровой камеры DCM130E

3.Необходимо поместить подготовленную эмульсию на предметное стекло, сверху накрыть покровным стеклом со шкалой (шкалой вниз). Цена деления шкалы 0,01 мм.

4. Подключить видеокамеру к компьютеру.

5. Запустить программу Scope Photo.

1. В программе необходимо выбрать видеокамеру с которой будет поступать сигнал. Для этого необходимо нажать: вкладку «Получить» в открывшемся меню выбрать «Живой захват» «ScopeTek DCM130E.»

2. C помощью рукояток грубой, тонкой фокусировки и перемещения конденсора получаем четкое изображение и находим шкалу.

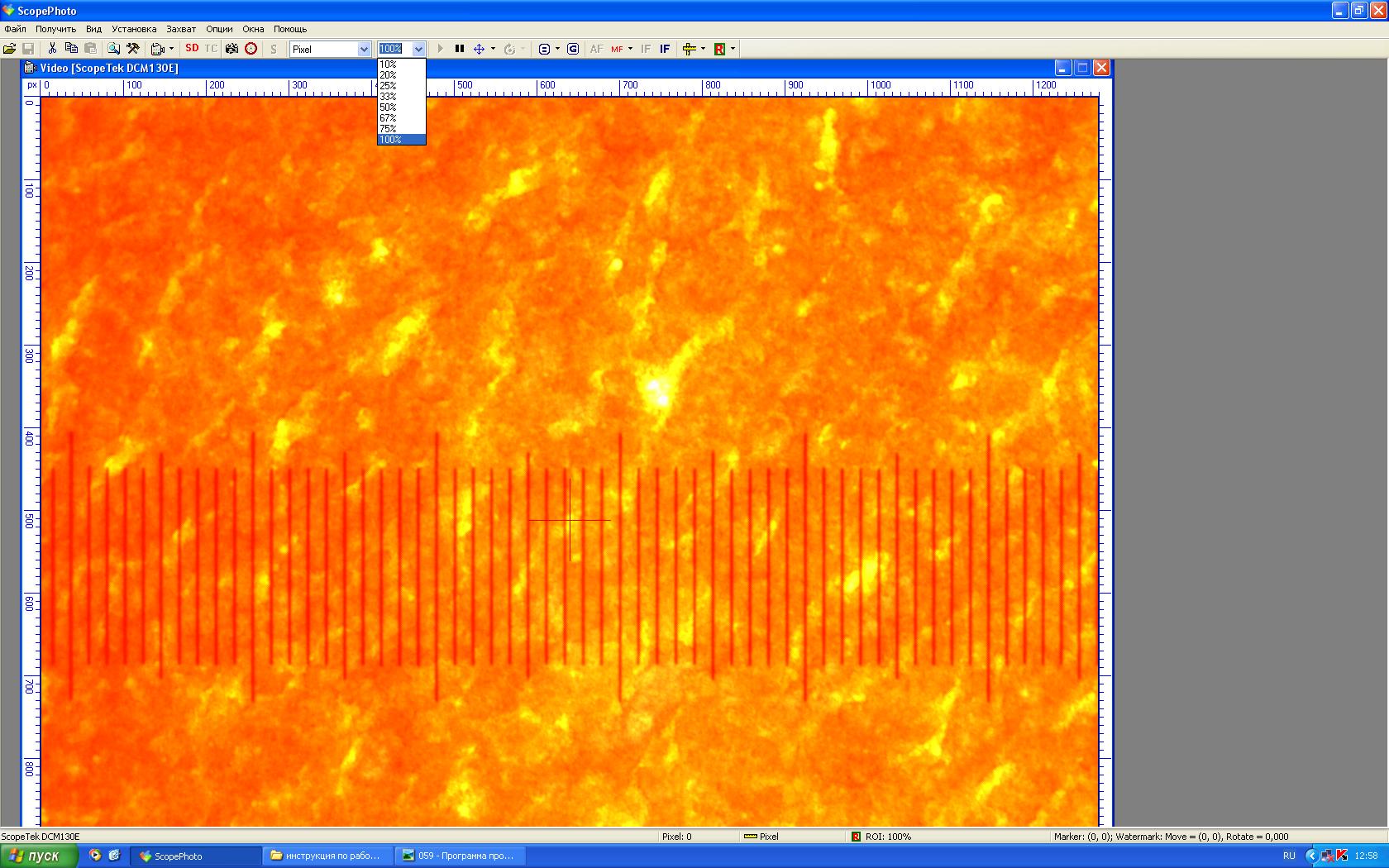

3. Задаем масштаб 100%

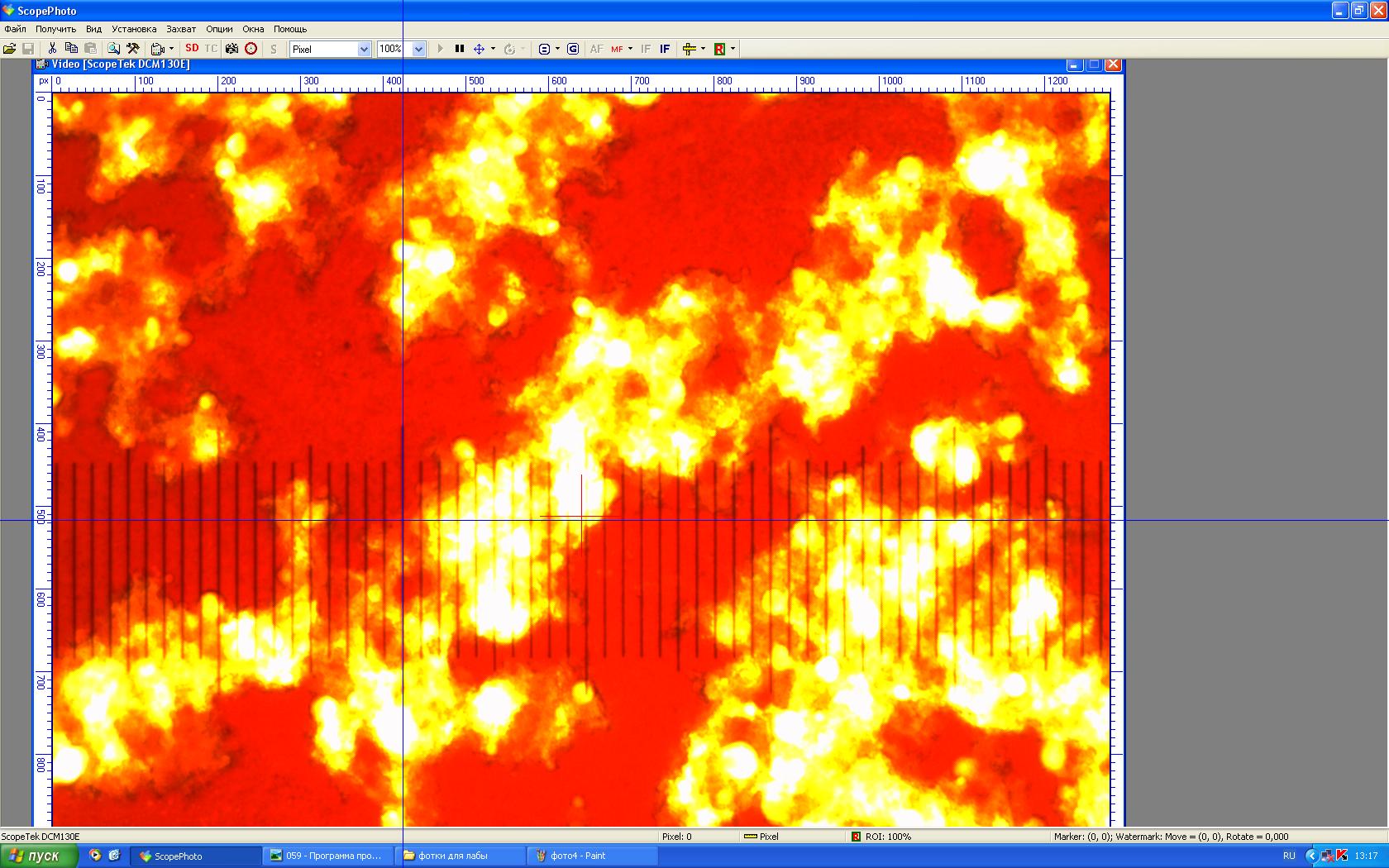

4. С помощью поворота камеры необходимо добиться горизонтального положения шкалы.

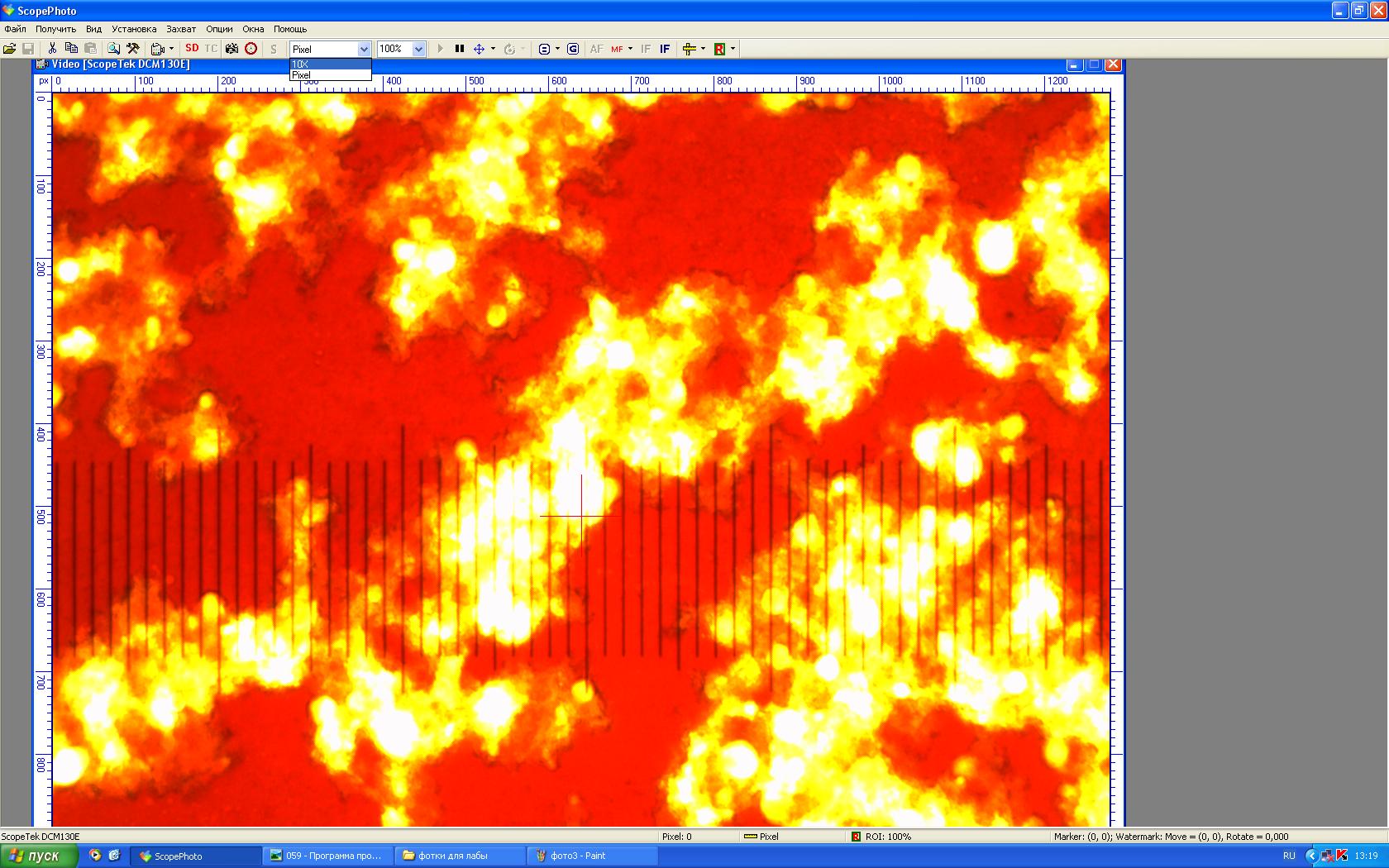

5. На шкале задаем единицу измерения: микрометры. Для этого находим позицию «Горизонтальная линия» как показано на рисунке.

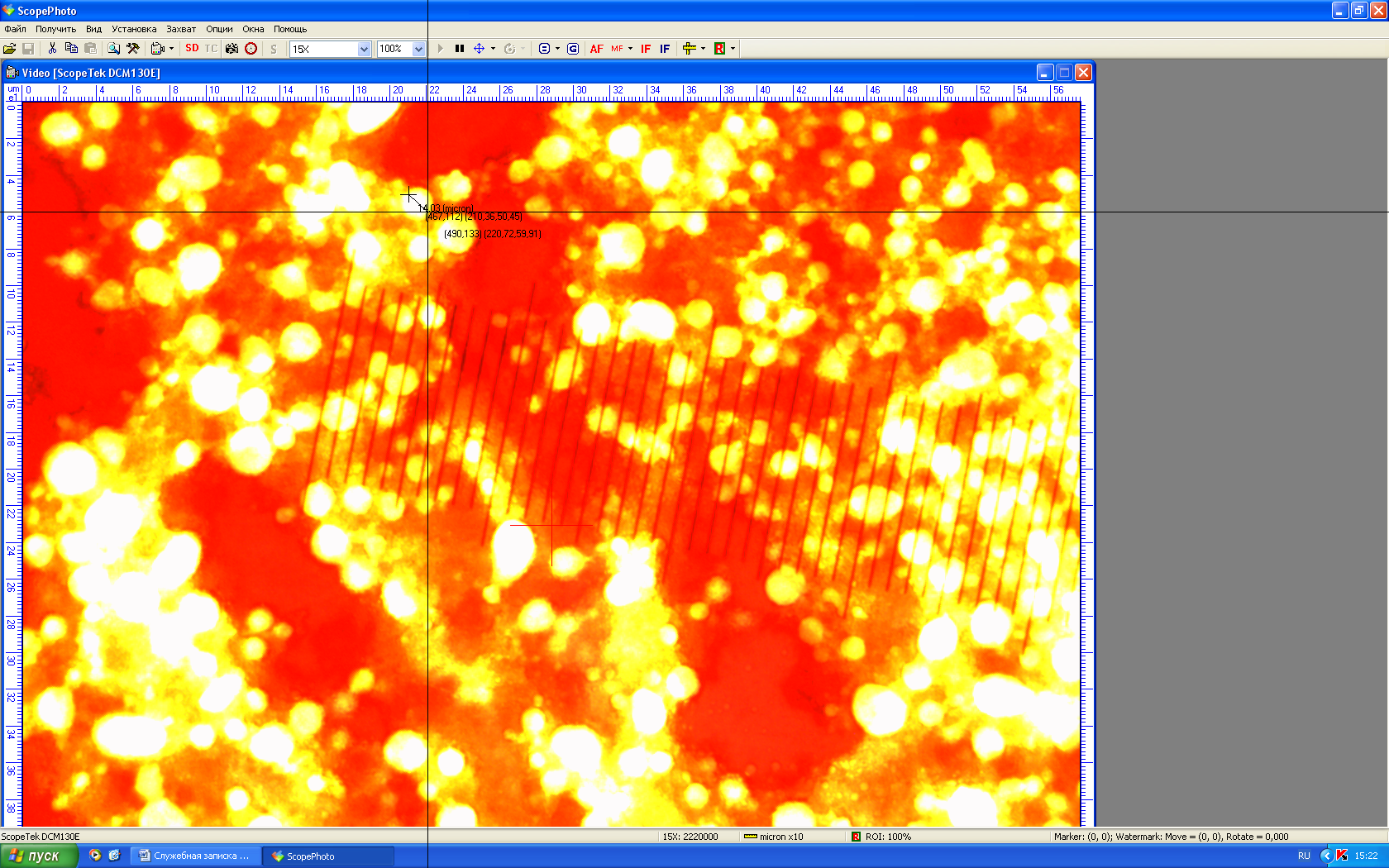

После появления курсора в виде креста, отмеряем по горизонтальной прямой 10 делений шкалы (≈100 мкм) двумя нажатиями кнопки мыши. Цена деления шкалы 10 мкм.

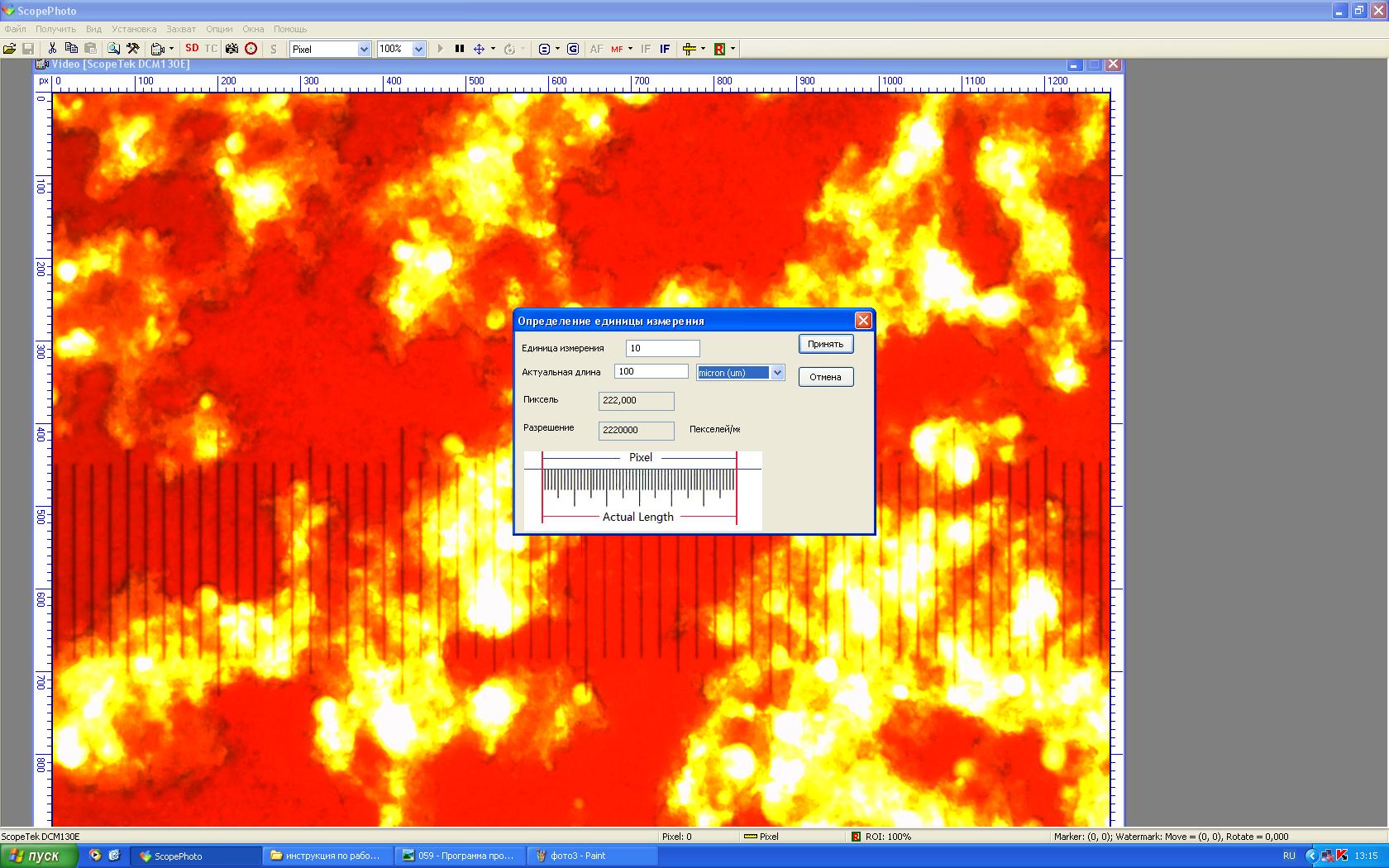

В появившемся окне в строке «Единица измерений» необходимо задать имя в цифровом формате (Например 10). В строке «Актуальная длина» ставим цифру 100 micron, если вы отмерили 10 делений.

Далее находим на панели позицию с заданным именем (в нашем случае 10)

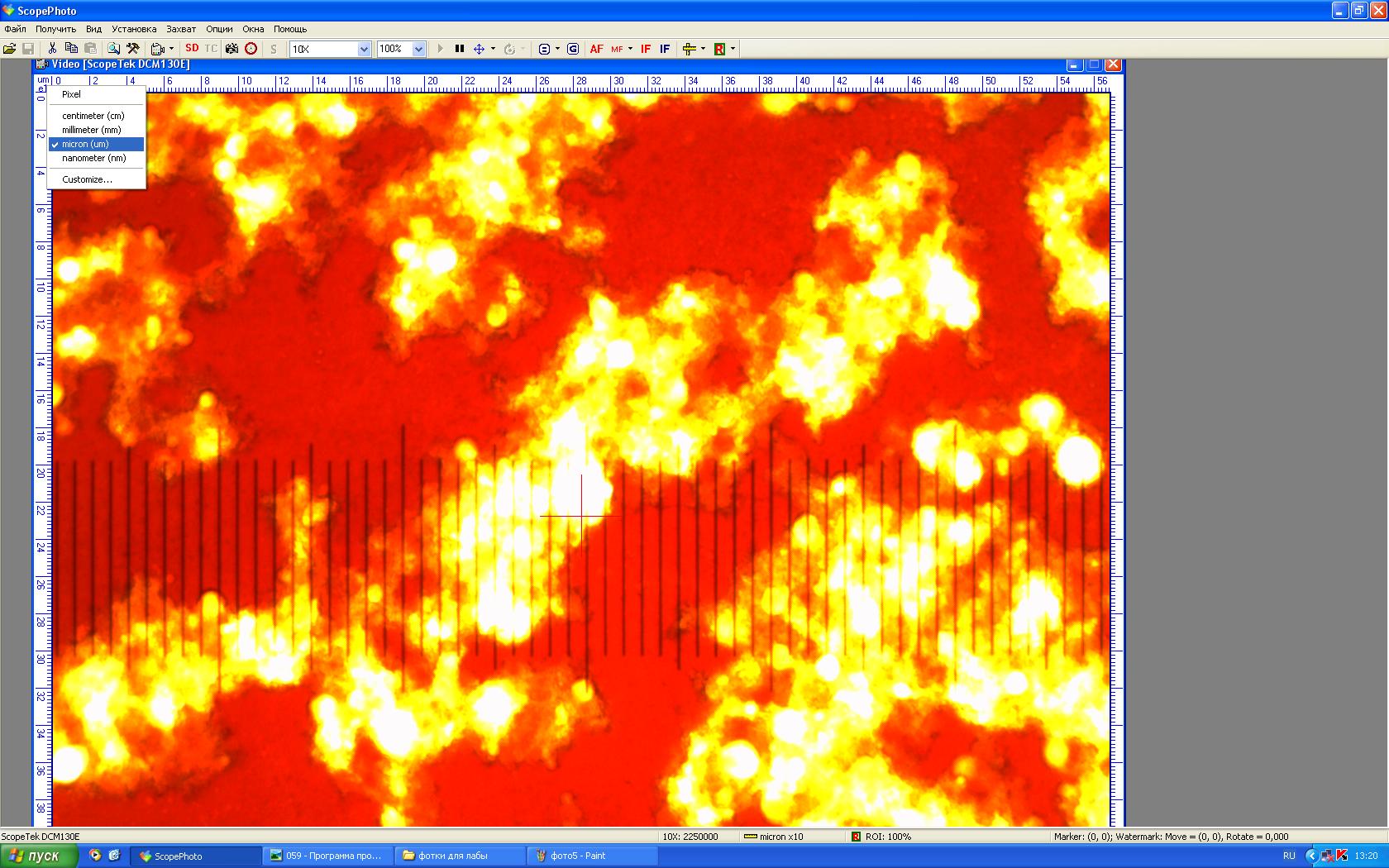

Если разметка автоматически не сменилась на um (micron), то нажатием правой кнопкой мыши на верхний левый угол окна Video [ScopeTek DCM130E] задаем позицию micron самостоятельно.

6. При помощи регулировки конденсора получаем необходимое освещение образца эмульсии.

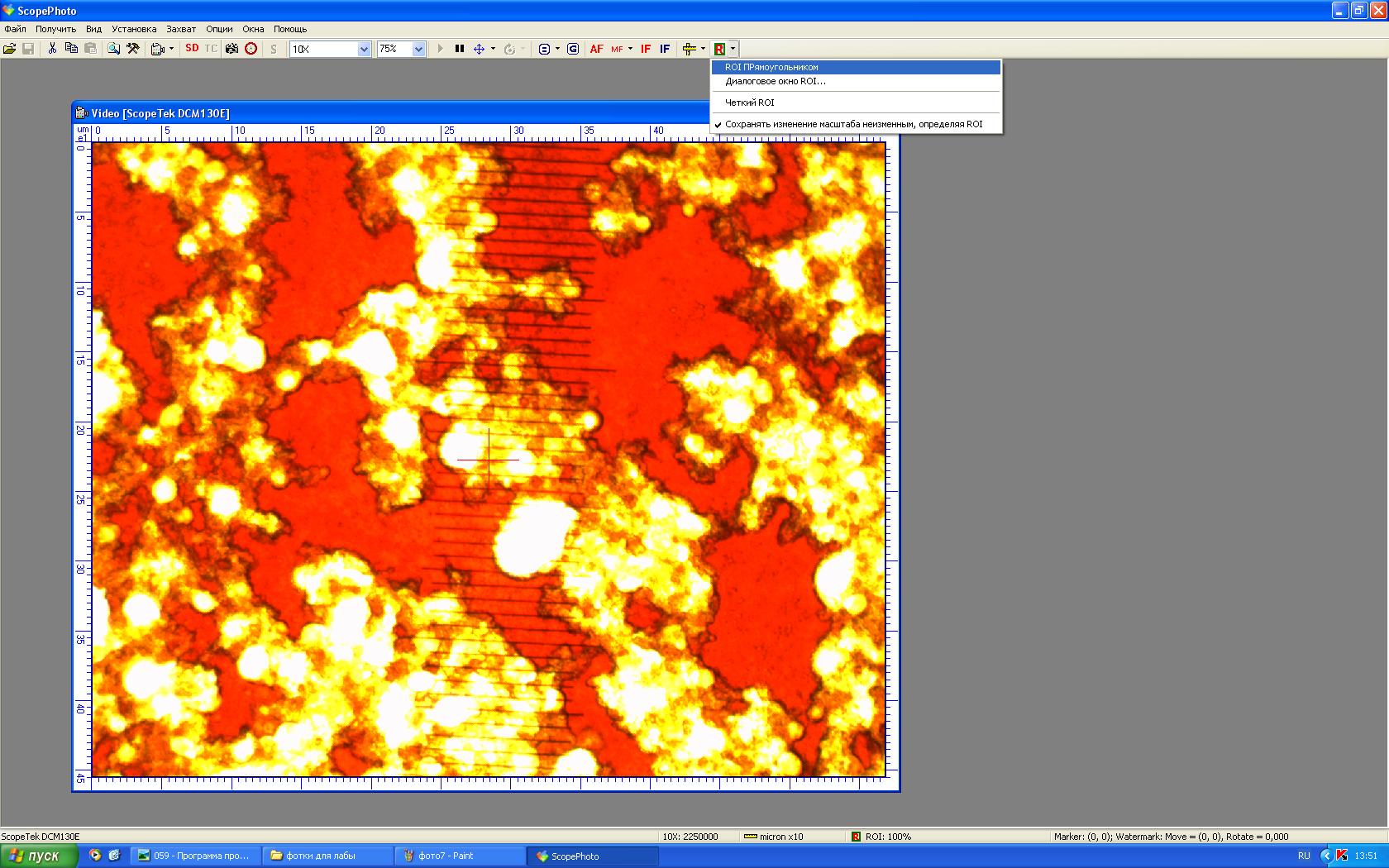

7. Для упрощения процесса измерения выбираем необходимую площадь для исследования. Для этого выбираем позицию «ROI прямоугольником»

Примечание: Чем больше область интереса тем, точнее определяется степень дисперсности.

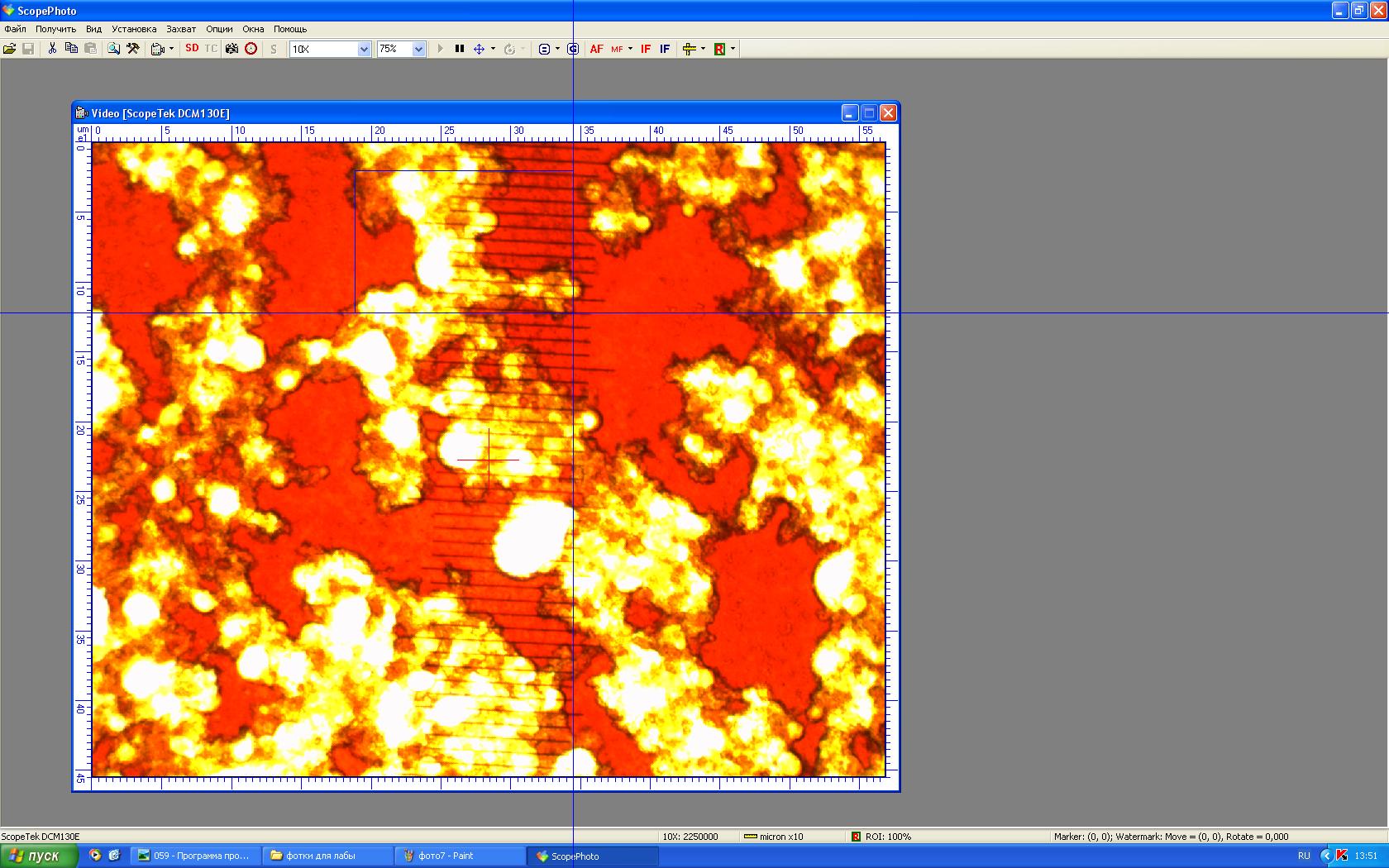

Двумя нажатиями левой кнопки мыши задать необходимую область интереса

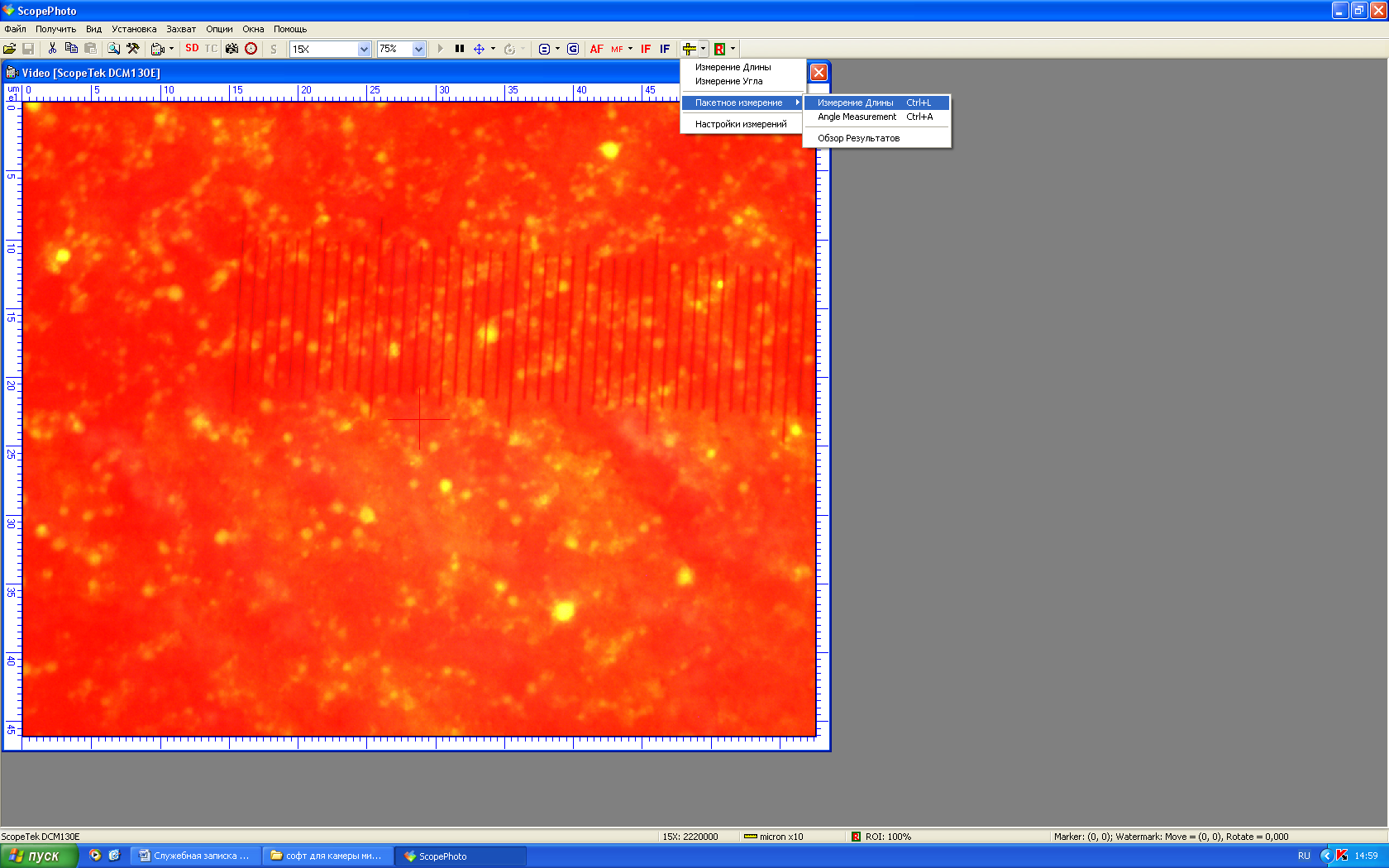

8. Затем производим замеры дисперсных частиц. Для этого выбираем позицию «Пакетное измерение»→»Измерение длины»(Ctrl+L).

С помощью курсора мыши нажатием на границы глобул измеряем их диаметр. Операция повторяется до тех пор, пока не будут измерены все имеющиеся объекты.

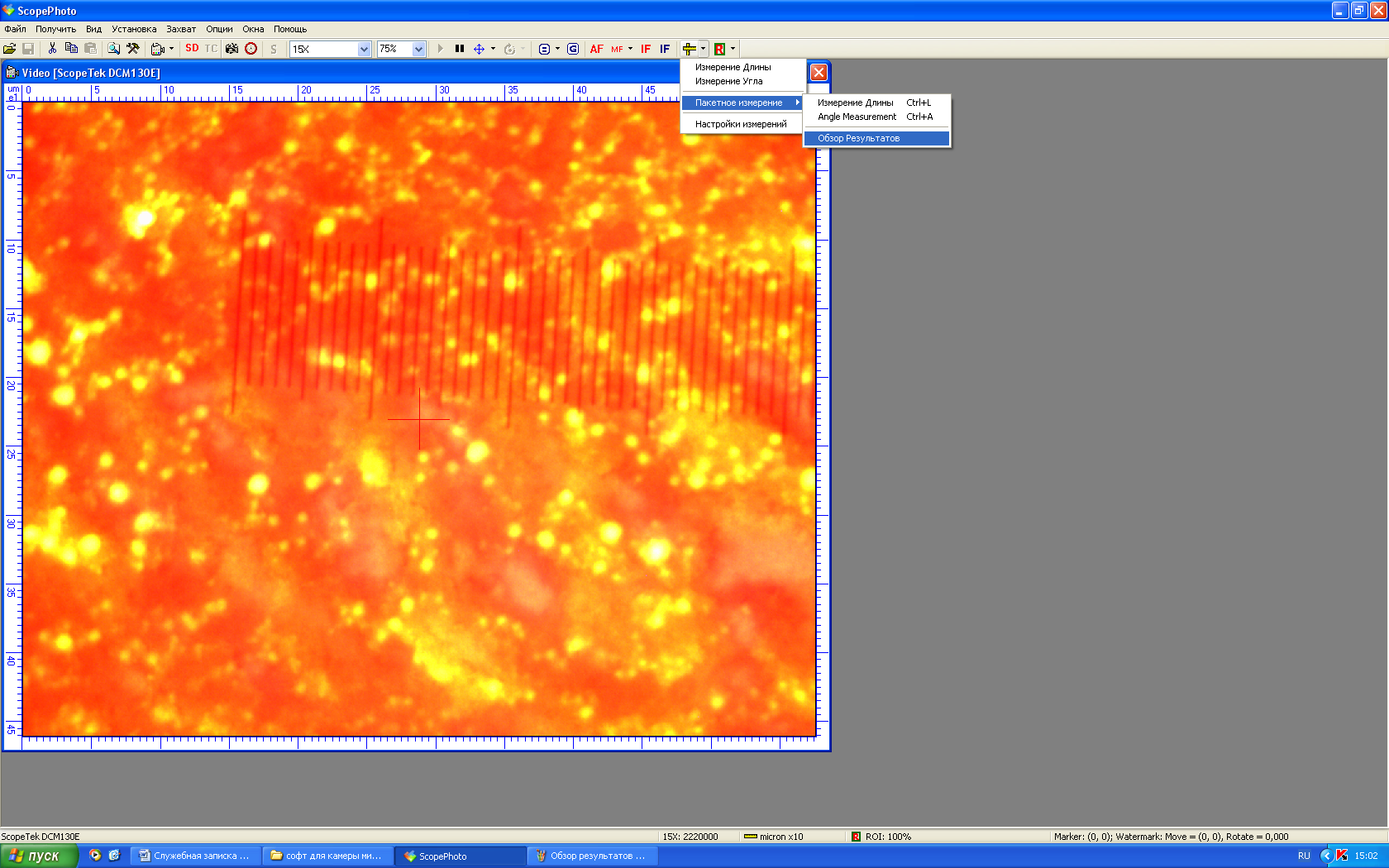

Для просмотра результатов необходимо выбрать позицию «Пакетное измерение»→ «Обзор результатов»

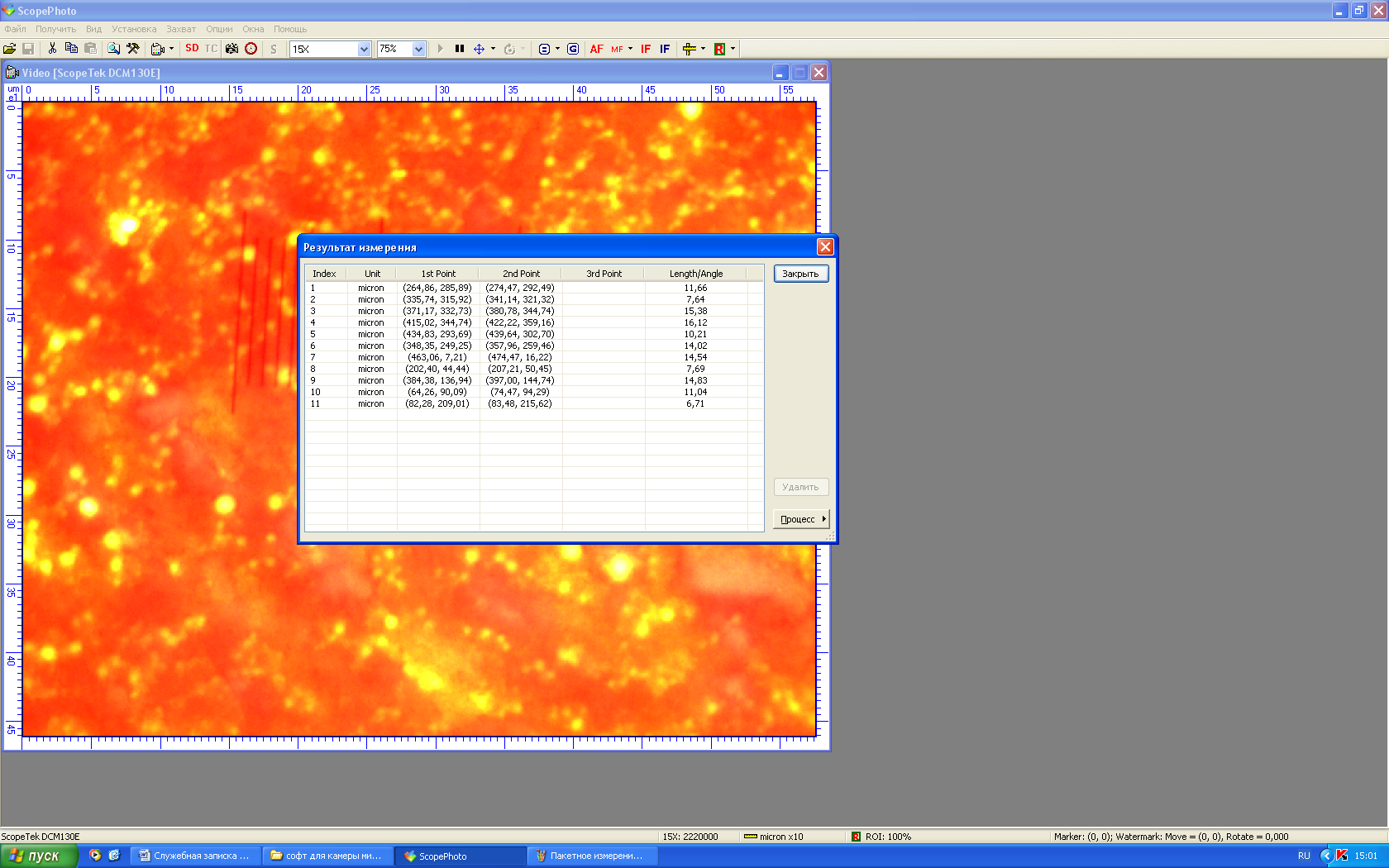

Данные из открывшегося окна заносим в таблицу.

Далее определяют общее количество глобул, приходящееся на единицу поверхности, и число глобул по фракциям. По формулам 1 и 2 определяется относительная крупность глобул и общая поверхность фракции при среднем диаметре. Результаты измерений записываются в итоговую таблицу.

Данные, сведенные в таблицу, представляют графически в виде кривых распределения (по оси ординат относительная крупность Q и относительная удельная поверхность фракции Sу в % , а по оси абсцисс  средний диаметр глобул).

Таблица

Размеры глобул  , мкм	Число глобул в данной фракции, N	Суммарная поверхность Sф, мкм2	Относительная крупность глобул, Q, %	Относительная Удельная поверхность фракции, Sу, %
1-5
6-10
11-15
16-20
И т.д.
	N	S
