17. Определение пористости по данным ак. Выделение пластов-коллекторов.

Затухание упругих волн зависит от состава горных пород, пористости и состава флюида в порах (в газе затухание больше, чем в жидкости), а скорость их распространения - от состава и пористости.

Связь между пористостью К„ и скоростью распространения oписывается так называемым "уравнением среднего времени": (16.5)

где Vж- скорость упругих волн в жидкости, заполняющей поры породы; Vск- скорость упругих волн в минеральном скелете.

Уж и VCK определяют по результатам лабораторных измерений или берут из справочников; V— определяют по данным АК. Из этого уравнения можно найти пористость:

18. Интерпретация диаграмм нейтронных методов.

Контакты и мощности пластов в НТК определяются так же, как и в ГК, главным образом, по правилу полумаксимума аномалии (см. рис. 13.5).

Нейтронные методы исследования (НГМ, ННМ-Т) основаны на различной способности горных пород рассеивать и поглощать нейтроны. Скважинный снаряд нейтронных методов имеет источник и индикатор того или иного излучения . Расстояние от источника до середины индикатора именуется длиной нейтронного зонда, обозначаемого LHM. Диффузионная длина и время жизни тепловых нейтронов убывают с увеличением водородсодержания и содержания в породах элементов с аномально высокими ядерными сечениями захвата. В осадочных породах и пластовых водах наиболее распространенным из этих элементов является хлор. Длина замедления и диффузионная длина зависят также от минерального и химического состава скелета породы.При исследовании скважин нейтронными методами регистрируется кривая изменения интенсивности излучения (гамма излучения или плотности нейтронов) с глубиной, выражаемой либо скоростью счета (имп/мин), либо в условных единицах (аналогичных водородному индексу)

1. Диаграмма нейтрон-гамма каротажа. Просматриваем диаграмму, определяем границы пластов по правилам, общим для всех методов радиометрии. Находим пласты с максимальным водородсодержанием и убеждаемся, что это глины с кавернами. Находим пласты с минимальным водородсодержанием, пласты наиболее чистых известняков имеют I n max ; Все остальные пласты с промежуточной интенсивностью излучения обладают промежуточным водородсодержанием.

Как известно, среди осадочных пород наибольшее количество водорода содержат глины в виде химически связанной и поровой воды. Общее содержание воды в глинах может достигать 44%. Поэтому на диаграммах НТК глины выделяются самыми низкими значениями и представляют собой надежный "базовый" или опорный горизонт.

Самые же высокие уровни радиационного гамма-излучения наблюдаются против плотных малопористых известняков, которые могут служить другим опорным горизонтом, с минимальной пористостью (K_п ≈1%).

Песчаники и пески не содержат химически связанной воды, вследствие чего даже самые пористые из них отмечаются более высокими значениями НТК, чем глины. Среди гидрохимических осадков наименьшими значениями I_пγ выделяются гипсы благодаря высокому (до 48%) содержанию кристаллизационной воды, наибольшими - ангидриты.

Наилучшие результаты получаются при совместной интерпретации диаграмм НТК и др. методов. Так, например, если в разрезе присутствуют и глины, и гипсы, которые не различаются по диаграммам НТК, их легко дифференцировать по диаграммам ГК (у глин повышенная радиоактивность) или КС (у глин электрическое сопротивление гораздо меньше, чем у гипсов).

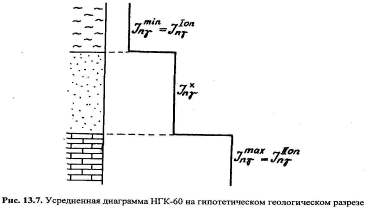

На рис. 13.7 показан пример расчленения упрощенного геологического разреза, состоящего из глин, песчаников и известняков.

Уровень записи I^x_ny над пластом-коллектором (песчаник) занимает промежуточное положение между глинами и известняками и зависит от пористости и глинистости коллектора.
