3.Способы добычи нефти: фонтанный, компрессорный и глубиннонасосный.

Фонтанная эксплуатация скважин. Приток жидкости к забоям скважин происходит под воздействием разности между пластовым и забойным давлениями. Если давление столба жидкости, заполняющей скважину до устья, меньше пластового, то скважина будет переливать на поверхность, т.е. будет фонтанировать. В зависимости от режима работы залежи фонтанирование скважины может происходить

· за счет энергии гидростатического напора,

· за счет энергии расширения газа, растворенного в нефти,

· за счет той и другой энергий.

Компрессорная эксплуатация скважин. Газлифтная добыча - способ подъема жидкости из скважины за счет энергии газа, находящегося под избыточным давлением.

Используется для добычи нефти и пластовых вод. Рабочий агент - сжатый компрессором попутный газ (компрессорный газлифт) или воздух (эрлифт), а также природный газ под естественным давлением (бескомпрессорный газлифт). Может использоваться газ из продуктивного пласта, вскрытого той же скважиной (внутрискважинный бескомпрессорный газлифт).

Сущность газлифта - газирование жидкости. При этом плотность газожидкостной смеси (а следовательно, давление ее столба в скважине) с ростом газосодержания уменьшается, забойное давление скважины снижается. Приток продукции зависит от расхода газа.

Глубиннонасосный способ добычи нефти.

Является одним из основных способов добычи нефти из скважин малого дебета. Нефть поднимают из скважины на дневную поверхность при помощи штангового глубинного насоса и станка-качалки, который является наземной частью оборудования. Внешний вид оборудования хорошо узнаваем. Насосная установка состоит из следующих компонентов – привод, устьевое оборудование (устьевая арматура для герметизации скважин, самоустанавливающийся сальник, устьевые сальники, запорное устройство и др.), насосные штанги - стержни с круглым поперечным сечением с высаженными концами, на которых расположено квадратное сечение и резьба, сам глубинный насос, который пред назначен для откачивания из нефтяных скважин жидкости, насосно-компрессорные трубы для поднятия жидкости от насоса на дневную поверхность и вспомогательное подземное оборудование. Привод является преобразователем энергии двигателя в движение колонны насосных штанг. В большинстве насосных установок применяют станки-качалки.

4.Цели и задачи нефтегазопромысловой геологии.2алина

Цель нефтегазопромысловой геологии заключается в максимальном извлечении нефти и газа из недр, рациональное разработка нефтегазовых месторождений.

Основные задачи:

1. изучение залежей нефти и газа как объекты разработки

2. гидрогеологические условия и режимы нефтяных и газовых месторождений

3. геологические основы разработки залежей УВ

4. эксплуатация продуктивных скважин и способы добычи нефти и газа

5. основы первичной переработки и транспортировки нефти и газа.

6. принципы подсчетов запасов

7. охрана окружающей среды

5.Типы залежей нефти и газа, методы графического их изображения.

Под залежью нефти и газа подразумевают единичное скопление нефти и газа. Иногда такое скопление называют элементарным, локальным, изолированным и т.д.

И. О. Брод по характеру природного резервуара выделил три типа залежей, которые прочно вошли в теорию и практику поисковых работ на нефть и газ:

1. пластовые залежи;

2. массивные залежи;

3. литологически ограниченные со всех сторон залежи.

И.О.Брод удачно выделил эти три типа залежей, и его классификация залежей нефти и газа выдержала испытание временем.  Пластовая залежь – это скопление нефти и газа в пласте-коллекторе, ограниченном в кровле и подошве непроницаемыми породами.  Ловушка для нефти и газа создается сводовыми изгибами пласта. По характеру ловушки выделяют пластовые сводовые и пластовые экранированные залежи.

Пластовые сводовые залежи – это залежи в антиклинальных структурах, они чаще всего встречаются на практике. Ловушка в пластовой сводовой залежи образована изгибом перекрывающей покрышки.

Рис.Принципиальная схема пластовой сводовой залежи

1 – подошва нефтяной залежи (поверхность водонефтяного раздела); контуры нефтеносносности: 2– внешний, 3– внутренний; 4 – повертность газонефтяного раздела; контуры газоносности: 5 – внешний (контур газовой шапки), 6– внутренний; 7, 8, 9 – соответственно длина, ширина и высота нефтяной залежи; 10 – высота газовой шапки; 11 – общая высота газонефтяной залежи; части залежи: 12– газовая, 13– газонефтяная, 14– нефтяная, 15 – водонефтяная

Сводовые залежи связаны с антиклинальными поднятиями различного генезиса. Они могут быть нарушенными или ненарушенными, или осложненными криптодиапирами. Пластовые залежи могут быть экранированными тектонически, стратиграфически, литологически. Тектоническое экранирование связано с разрывным нарушением, по которому пласт-коллектор как бы срезается. Нарушение – непроницаемое. Стратиграфическое экранирование связано с несогласным залеганием одного комплекса отложений на другом. Оно возникает при перекрытии коллекторов, срезанных эрозией, непроницаемыми породами другого возраста. Имеются случаи, когда пласт-коллектор и снизу, и сверху ограничен поверхностями размыва.

Литологически экранированные залежи формируются в основном при сокращении вверх по восстанию на склонах региональных поднятий мощности коллектора до практически полного его исчезновения или в результате ухудшения коллекторских свойств пласта: пористости, проницаемости и т.д.

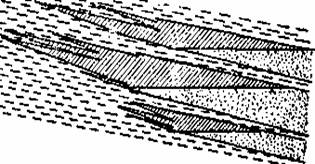

Рис. Принципиальная схема пластовых литологически экранированных залежей.

Массивные залежи. Массивные резервуары представлены мощной толщей, состоящей из многих проницаемых пластов, не отделенных один от другого плохо проницаемыми породами. Массивные залежи связаны с массивными резервуарами. Для формирования массивных залежей имеет значение форма кроющей поверхности резервуара. Нефть и газ насыщают массив в возвышающей части. Форма ловушки определяется формой изгиба кровли. Массивные залежи чаще всего образуются в выступах карбонатных пород. Водонефтяной контакт сечет все тело массива независимо от состава и стратиграфической принадлежности неоднородного коллектора. Группа массивных залежей связана со структурными, эрозионными и биогермными выступами.  Структурные выступы – антиклинали, своды, купола.

Эрозионные выступы часто встречаются. Они связаны с останцами древнего рельефа. Например, толща известняков и доломитов размылась и была покрыта глинами. В процессе эрозии возник «выступ», который позже захоронился. В нем образовалась залежь нефти. Биогермные выступы – это рифы. Для массивных залежей характерно неравномерное распределение пористых и проницаемых зон в массиве.

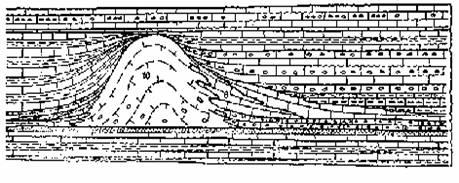

Рис. Разрез типичного биогерма

Литологически ограниченные со всех сторон залежи. К этой группе относятся залежи нефти и газа в резервуарах неправильной формы, ограниченных со всех сторон слабо проницаемыми породами. Вода в этих залежах играет пассивную роль, не является причиной передвижения нефти и газа к скважинам в случае эксплуатации. Это многочисленные песчаные бары, береговые валы, линзы песчаников. Запасы нефти в них обычно невелики. Значительное число литологически ограниченных залежей связано с погребенными руслами палеорек.

Ниже приводится классификация залежей нефти и газа по А.А.Бакирову

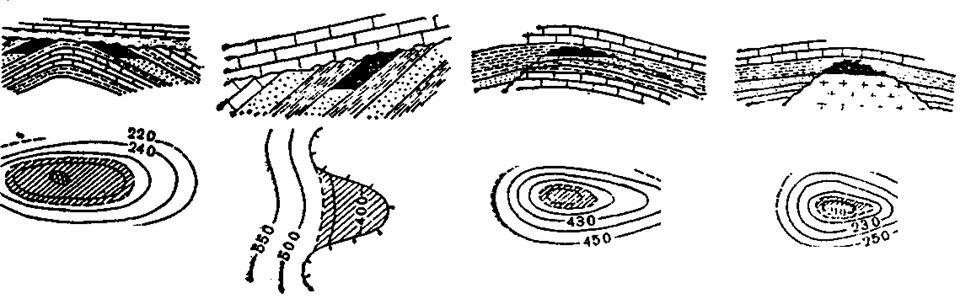

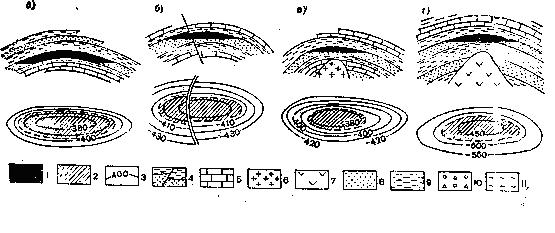

С водовые залежи: а – ненарушенные; б – нарушенные; в – структур, осложненных криптодиапиром или вулканогенными образованиями; г – соляно-купольных структур; 1 – нефть в профиле; 2 – нефть в плане; 3 – стратоизогипсы по кровле продуктивного пласта; 4 – нарушения;  5 – известняки; 6 – вулканогенные образования; 7 – соляной шток; 8 – пески; 9 – глины; 10 – грязевой вулкан и диапиры; 11 – мергели

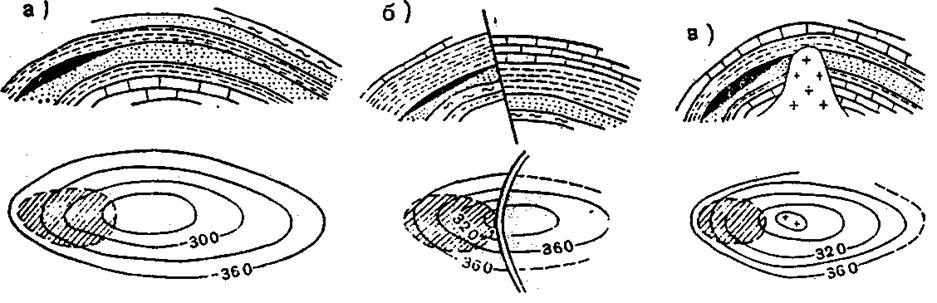

Висячие залежи структур: а – простого ненарушенного строения; б – осложненных разрывным нарушением;  в – осложненных диапиризмом или вулканическими образованиями

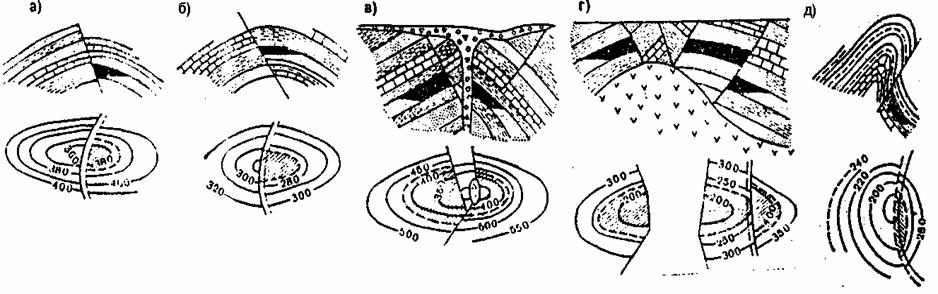

Т ектонически экранированые залежи: а – присбросовые; б – привзбросовые; в – структур, осложненных диапиризмом или грязевым вулканизмом; г – соляно-купольных структур; д – поднадвиговые

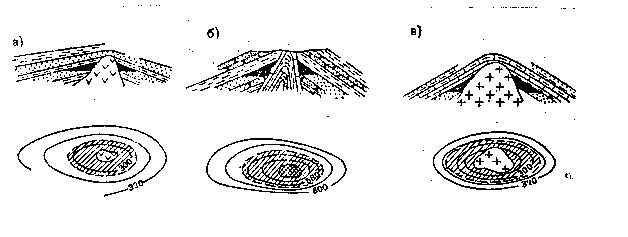

П риконтактные залежи: а – с соляными штоками; б – с диапировыми ядрами или с образованиями грязевого вулканизма;  в – с вулканогенными образованиями

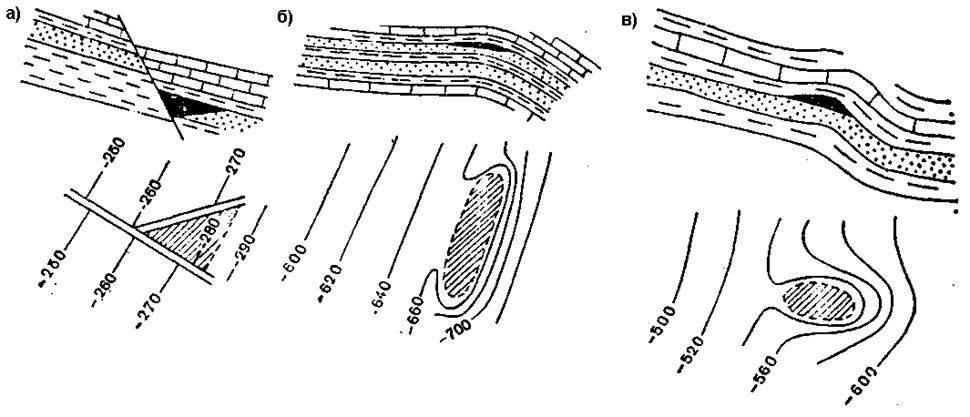

З алежи моноклинальных структур: а – экранированные разрывными нарушениями на моноклиналях; б – связанные с флексурными осложнениями моноклиналей;  в – связанные со структурными носами на моноклиналях

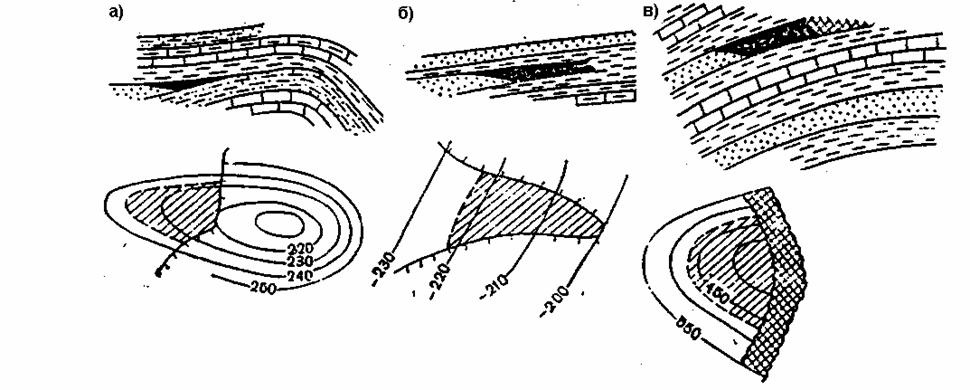

  Литологически экранированные залежи: а – приуроченные к участкам выклинивания пласта – коллектора по восстанию слоев;  б – к участкам замещения проницаемых пород непроницаемыми; в – запечатанные асфальтом

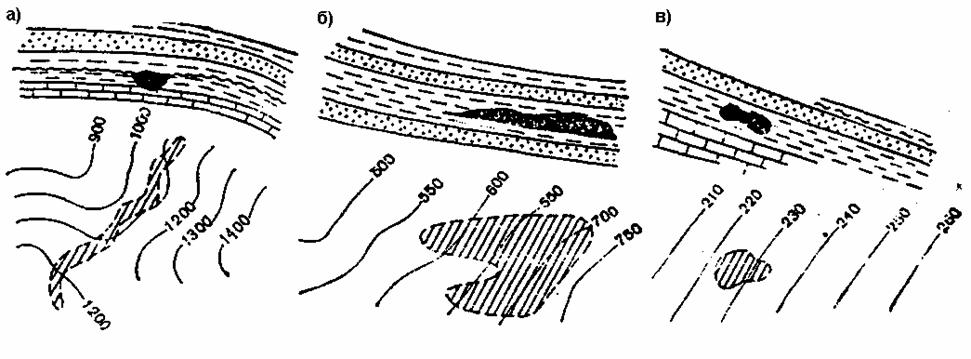

Л итологически ограниченные залежи: а – приуроченные к песчаным образованиям ископаемых русел палеорек (шнурковые или рукавообразные);  б – к прибрежным песчаным валоподобным образованиям ископаемых баров (баровые);  в – к гнездообразно залегающим песчаным коллекторам, окруженным со всех сторон слабопроницаемыми глинистыми образованиями

Залежи стратиграфического типа, связанные со стратиграфическими несогласиями: а – в пределах локальных структур; б – на моноклиналях; в – на поверхности погребенных останцев палеорельефа;  г-на поверхности погребенных выступов кристаллических массивов

К методам графического изображения залежей относится построение карт и разрезов.
