37.Индивидуальная и групповая системы сбора газа.
1. По степени централизации технологических объектов подготовки газа различают индивидуальные, групповые и централизованные.

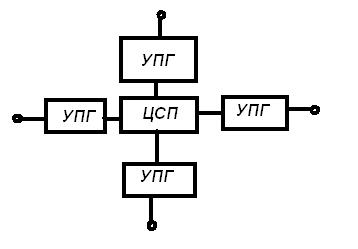

При индивидуальной каждая скважина имеет свой комплекс сооружения для подготовки газа, после чего по сборному коллектору на центральный сборный пункт.

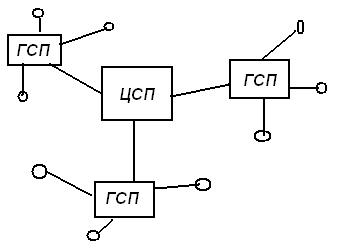

При групповой системе сбора весь комплекс сооружений на групповом сборном пункте ГСП обслуживает несколько близлежащих скважин (до 16 и более), а далее на ЦСП и потребителю.
Бывает смешанная система сбора, например часть скважин обслуживается по групповой, а часть по централизованной системе.

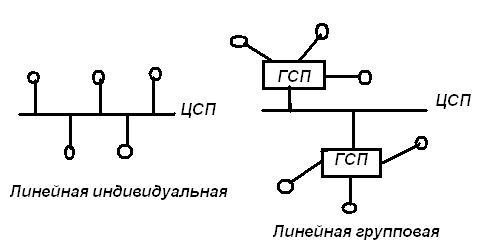

2. По конфигурации трубопроводной коммуникации различают бесколлекторные системы сбора, при которых газ поступает на ЦСП со скважин по индивидуальной линии. В коллекторных отдельные скважины подключаются к главным коллекторам, а уж потом они идут на ЦСП. В зависимости от формы коллектора, бывают линейные системы сбора которые применяются при вытянутой форме площади газоносности.

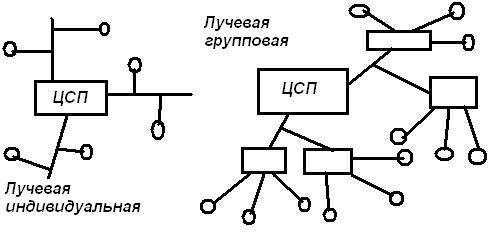

Лучевая состоит из нескольких коллекторов примыкающих к ЦСП
Применяются когда большие площади и при разработке многопластовых месторождений с различными свойствами.

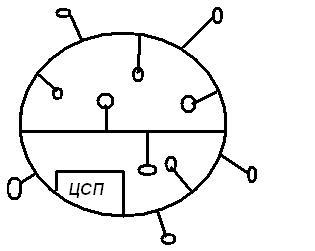

Кольцевая - более маневреная при помощи перемычек позволяющих отключать часть коллктора.
3. по рабочему давлению: вакуумные - менее 0,1 Мпа; низкого давления 0,1<P<0.6 МПа; среднего давления - 0,6<P<1.6 МПа; высокого P>1.6 МПа.
38.Структура нгду.
НГДУ – нефтегазодобывающее управление. Проверяет Скважину, начинает добычу.
предприятие (или структурное подразделение предприятия) занимающееся добычей и перекачкой "сырой" нефти и газа до узла коммерческого учёта. В инфраструктуру НГДУ обычно входят ДНС (дожимные насосные станции), КНС (кустовые насосные станции), УПСВ (узел предварительного сброса воды), внутрипромысловые трубопроводы
В нефтегазодобыче основное производство включает процессы искусственного продвижения нефти и газа к забою скважины, подъем нефти и газа на поверхность, подготовку товарных нефти и газа. К подразделениям основного производства НГДУ относят цех поддержания пластмассового давления, цехи по добыче нефти и газа (промысел), цех комплексной подготовки и перекачки нефти, газокомпрессорный цех.
Вспомогательное производство в НГДУ представлено цехом подземного и капитального ремонта скважин, прокатно-ремонтным цехом эксплуатационного оборудования, прокатно-ремонтный цехом электрооборудования и электроснабжения, цехом автоматизации производства, цехом научно-исследовательских и производственных работ, строительно-монтажным цехом и цехом пароводоснабжения. В НГДУ могут быть и другие структурные подразделения с учетом особенностей разработки месторождений в отдельных районах. За последнее время, в связи с техническим прогрессом, комплексной автоматизацией производственных процессов производственная структура буровых и нефтегазодобывающих предприятий претерпела значительные изменения. Конторы бурения были укреплены и преобразованы в УБР. Большинство вспомогательных цехов, входящих в состав УБР и НГДУ, объединено в базы производственного обслуживания (БПО). Структура (как на лекции дано):
А) Цех вторичных методов добычи
Б) Отдел капитального ремонта
В) Геологический отдел:
1- Сектор разработки
Разработка планов разведывательного бурения
Подсчет запасов с учетом всех скважинных точек
Составление геологической документации
Создание актов заложенных скважин
Создание актов отвода земли
2- Сектор эксплуатации
Составление планов рациональной разработки продуктивных горизонтов. Контроль за режимом эксплуатации
Контроль за сохранностью фонда скважин
Обводненность
Ликвидация скважин
Оформление документов
3 – Сектор научно-исследовательский
Обобщение геологической информации, полученной при разработке скважины
Составление планов по разведке месторождения
Изучение возможностей применения методов на пласт
39.Н.И.Воскобойников и его новые приемы в разработке.ильшат
40.Развитие нефтяной промышленности до 1917 года.ильшат
41.Пластовая температура, ее изменение с глубиной.ильшат
42.Классификация вод нефтяных залежей по условиям.залегания.машенька
43.Сбор нефти на промысле.машенька
44.Прогнозные ресурсы.машенька
45.Основные физические свойства нефти.
Вязкость или внутреннее трение – свойство оказывать сопротивление передвижению частиц относительно друг друга (в стоксах, динамическая в пуазах). Слабо зависит от давления, с увеличением Т уменьшается, с увеличением кол-ва растворенного газа существенно уменьшается.
Поверхностное натяжение – противодействие нормальным силам, приложенным к этой поверхности и стремящимся изменить ее форму (дины на 1 см). Существует на границе раздела любых двух фаз
Свойства в пластовых условиях – движение нефти в пласте зависит от пластовых условий – давления, температуры, молекулярно-поверхностные явления, растворенный газ в нефти итд. Пластовая нефть – смесь жидких и газообразных углеводоров, которые могут находиться либо в однофазном состоянии, либо двухфазном.
Давление насыщения – степень насыщенности нефти газом. Это давление, при котором начинается выделение из нефти первых пузырьков газа. Если давление становится ниже давления насыщения, то из нефти выделяется растворенный в ней газ. Более тяжелые нефти – более высокое давление насыщения. В начале разработки – начальное давление насыщения. Зависит от температуры пласта. При значительном превышении пластового давления над давлением насыщения – благоприятные условия для разработки. Обычно определяют по пробам пластовой нефти (одновременно определяя газовый фактор).
Объемный коэффициент пластовой нефти – отношение объема пластовой нефти к объему получаемой из нее сепарированной нефти при стандартных условиях.
