3) Этап концептуального проектирования решает вопрос о технической реализации замысла будущей конструкции.

Разработка и анализ различных вариантов принципиальных решений (функциональной, компоновочной, кинематической и других схем) дает концепцию конструкции. На этом этапе проводится экономическая оценка отобранных вариантов. Результатом этапа концептуального проектирования должно быть оформленное техническое предложение, которое должно определить концепцию конструкции будущего технического средства и технико-экономическую целесообразность его создания.

Рис. Схема системного проектирования технических средств и систем- концептуальное проектирование

4) На этапе инженерного конструирования разрабатываются варианты важнейших элементов технического средства (ЭТС), которые анализируются и уточняются (эскизное конструирование).

Рис. Схема системного проектирования технических средств и систем – инженерное проектирование

Затем выполняется технико-рабочее проектирование, которое дает полное и окончательное представление об устройстве и функционировании будущего изделия, предусматривает детализацию конструкции путем разработки чертежей на каждый изготовляемый элемент. Объем комплекта конструкторской документации должен ответить на вопросы – каким должно быть будущее техническое средство на самом деле, как оно работает, как его ремонтировать, транспортировать и т.д.

На схемах показаны и элементы необходимой информационной поддержки проектно-конструкторского процесса. Они представляют собой каталоги известных технических решений технических средств и их элементов (К.01), справочники по физическим эффектам, методам и способам преобразования вещества, энергии и информации (К.02 и К.03), сборники апробированных правил синтеза технических решений для технических средств различных видов (К.05), методов анализа вариантов технических решений (К.06) и методов принятия решений (К.07) на разных стадиях проектирования, описание рекомендуемых правил расчета технико-экономических показателей (ТЭП) новых технических средств и их элементов (К.04).

44. Управление эффективностью разработки

Как уже указывалось, успешность разработки зависит от большого числа диалектически взаимосвязанных внешних и внутренних факторов. Рис.  наглядно показывает влияние на эффективность ОКР основных групп факторов:

- рыночных (позиция в конкуренции, оборот, спрос);

- организационных (концепция, выбор, планирование, контроль, кадры, структуры, финансы);

- научно-технических (качество, проекты, продукты);

- производственных (издержки, технология, организация производства, основные средства, внедрение).

Рис. . Основные факторы, определяющие эффективность ОКР

Следующий рис.  иллюстрирует кругооборот целей и задач ("круговую зависимость") рыночной деятельности, политики НИОКР, конкретных разработок и портфеля продуктов фирмы. Следует обратить внимание на то, что на рис.  присутствует в качестве важнейшего фактора время.

Рис. . Взаимосвязь основной деятельности фирмы, ее политики НИОКР, конкретных ОКР и портфеля продуктов

Фактор времени, безусловно, один из важнейших для успешности реализации результатов НИОКР .

Рис.. Основные результаты сокращения времени разработки

Чтобы сократить время разработки, фирме целесообразно провести контроллинг своей деятельности в области НИОКР и запланировать, а также реализовать мероприятия, приведенные на рис. . Следует еще раз подчеркнуть, что нельзя рассматривать сферу НИОКР в фирме как не зависящую от других. Только комплексное взаимодействие и совершенствование всех сфер деятельности фирмы может обеспечить успех ее инновационной деятельности.

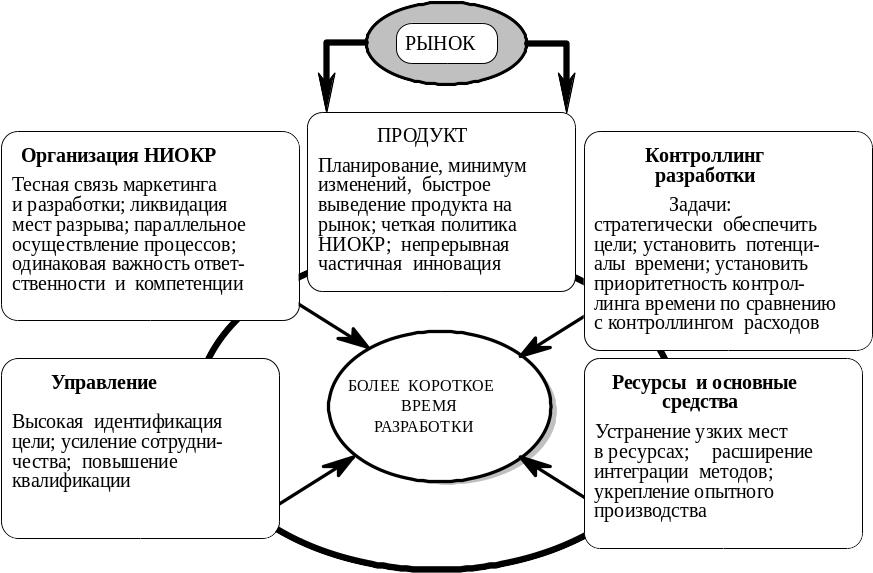

Рис.. Основные методы сокращения времени ОКР
