Результати виконання завдань з дпа
(Заповнює вчитель)
№ розділу |
1 |
2 |
3 |
4 |
Всього |
Загальна кількість балів |
|
|
|
|
|
Оцінка за 12-ти бальною системою |
|
||||
Варіант 1
Розділ 1. Завдання 1-12. Вибір однієї правильної відповіді із запропонованих
1. Який розмір називається номінальним?
1) Розмір, одержаний у результаті розрахунку на міцність;
2) найбільший діаметр вала;
3) найменший діаметр отвору;
4) розмір, відносно якого розраховують відхилення;
5) розмір, який забезпечує найбільшу точність спряження.
2. Що називається посадкою?
1) Величина деформації отвору і вала в процесі їх щільного з’єднання;
2) характер спряження охоплюваної й охопленої поверхонь двох з’єднуваних деталей;
3) різниця між найбільшим граничним і номінальним розмірами;
4) різниця між найбільшим та найменшим розмірами деталі;
5) величина натягу.
3. Яка з посадок належить до системи валу?
1) H7/g6, Н7/р6, Н5/п4, Н9/е8;
2) H7/g6, F8/ h6;
3) H7/g6, Н7/р6, F8/h6;
4) Н5/п4, Н9/е8, M6/h5;
5) F8/h6, F8/ h6, M6/h5.
4. Що називається схемою?
1) Креслення у вигляді умовних позначень;
2) креслення, на якому показано складові частини виробу;
3) креслення, на якому показано виріб у вигляді умовних позначень;
4) креслення, на якому у вигляді умовних позначень показано складові частини виробу і зв’язок між ними;
5) графічне зображення і зв’язок елементів у виробі.
5. Чим відрізняється складний розріз від простого?
1) Зображенням;
2) розташуванням січної площини;
3) кількістю січних площин;
4) формою предмету;
5) наявністю перерізу.
6. Скільки разів можна наносити на креслення один і той самий розмір?
1) Один раз на кожному зображенні;
2) два;
3) три;
4) один.
7. Як називається здатність матеріалів чинити опір дії зовнішніх сил, витримувати їх, не руйнуючись?
1) Пластичність;
2) пружність;
3) твердість;
4) втомлюваність;
5) міцність.
8. Які сталі належать до конструкційних вуглецевих високоякісних?
1) Ст50, Ст60, Ст45, Ст08;
2) Ст0, Ст2, Ст4, Ст6;
3) 12ХН3А, 40ХНМА, 30ХГСА, 38Х2МЮА;
4) Ст5, Ст15, 20Г, 30Г;
5) У10, У8, У7, Р6М5.
9. Як правильно тримати рисувалку?
1) Як олівець;
2) як олівець відхиляючи від себе;
3) як олівець, притискуючи до лінійки;
4) як олівець, притискуючи до лінійки та відхиляючи на невеликий кут;
5) тримати в напрямку перпендикулярному до площини розмічання.
1
0.

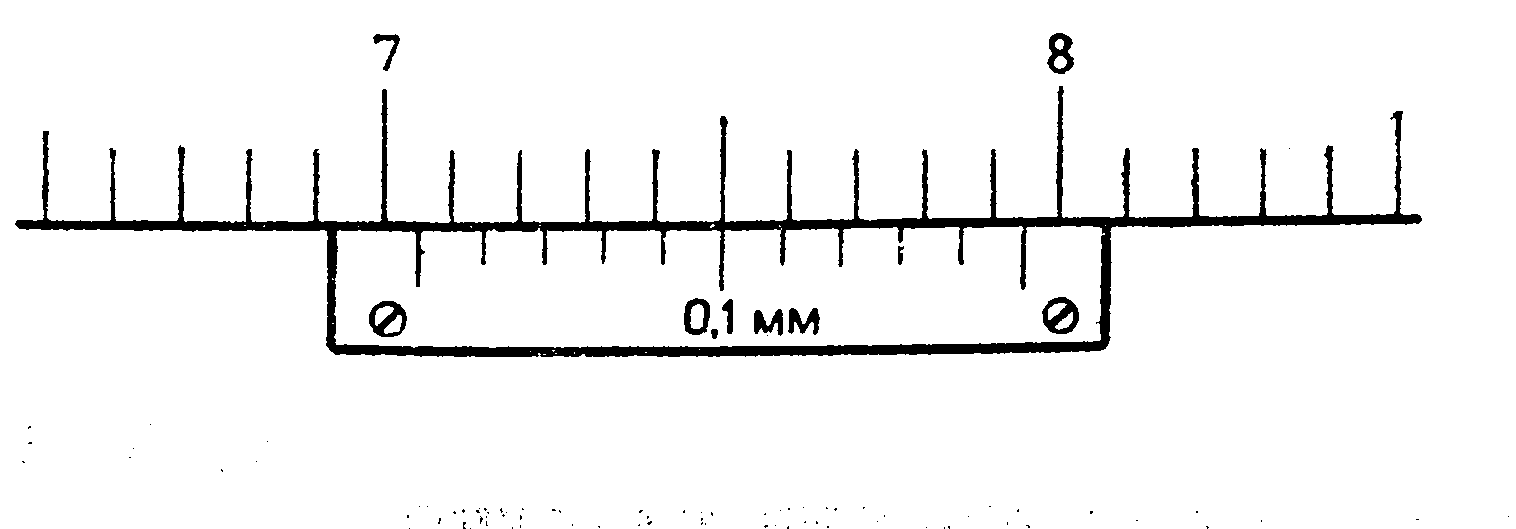

Прочитайте розмір встановлений на
штангенциркулі з величиною відліку по
ноніусу 0,1мм.
1) 7,1мм;
2) 6, 1мм;
3) 70,1мм;
4) 60,1мм;
5) 70,5мм.
11. Діаметр стержня під нарізування зовнішньої різі повинен бути…
1) рівним номінальному діаметру;
2) діаметру меншому за номінальний на крок різі;
3) діаметру більшому за номінальний на крок різі;
4) діаметру більшому за номінальний на 0,1-0,2мм;
5) діаметру меншому за номінальний на 0,1-0,2мм.
12. Метрична різь відрізняється від дюймової…
1) кроком різі;
2) одиницями вимірювання;
3) профілем різі;
4) одиницями вимірювання, кроком різі, кутом при вершині;
5) всі варіанти не вірні.
