Содержание отчета

1. Текст задания.

2. Эскиз формы.

3. Таблица свойств объектов.

1. Список идентификаторов.

4. Блок-схема алгоритма.

5. Содержимое раздела general и программные коды процедур.

6. Результаты счета для заданных значений аргумента х.

Пример оформления отчета №4.

1. Текст задания.

Вычислить значения функции с выбором формулы по условию, произведя предварительные расчеты входящих в нее величин для заданных значений.

, где b=1,36

Блок – схема.

Добавить необходимые элементы управления, используя панель элементов. На листе Excel (см. рисунок 11) для создания интерфейса пользователя разместить элементы управления: надпись a=; поле TextBox1 для ввода значения a; надпись x=; поле TextBox2 для вывода значения x; надпись R=; поле TextBox31 для вывода значения R; кнопку CommandButton1 с надписью Вычислить.

Событийная процедура кнопки «Вычислить».

Private Sub CommandButton1_Click()

b = Val(TextBox1.Text)

x = -3.15 * b + 2.4

If b ^ 2 > (x + 3.8) ^ 2 Then R = Sin(b - 3 * x) ^ 2

If b ^ 2 = (x + 3.8) ^ 2 Then R = Exp(1.7) + Abs(b - x)

If b ^ 2 < (x + 3.8) ^ 2 Then R = Sqr(Abs(x - Sin(b) ^ 2))

TextBox2.Text = Format(x, "0.00000")

textBox3.Text = Format(R, "0.00000")

End Sub

Label1

TextBox1

CommandButton1

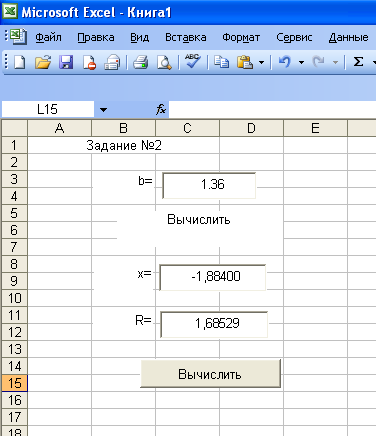

Рисунок 11 – Лист Excel

Таблица 15

Идентификаторы

Переменная или константа	Тип	Идентификатор
Константа b	целая (Single)	b
Зависимая переменная a	вещественная (Single)	a
Зависимая переменная R	вещественная (Single)	R

Таблица 16

Свойства объектов управления.

Элемент управления	Значение свойства:
	Caption	Name
CommandButton	Вычислить	CommandButton1
TextBox		TextBox1
Label	b =	Label1
Label	x =	Label2
Label	R =	Label3

Контрольные вопросы

1. Дайте определение разветвляющегося вычислительного процесса. Опишите структуру его алгоритма.

2. Что означают слова «Да» и «Нет», записываемые у выходов блока проверки условия?

3. Объясните назначение, синтаксис и действие оператора Go To.

4. Объясните назначение и действие оператора If. Синтаксис линейной и блоковой записи оператора If. Полная и краткая формы записи оператора If. Использование в блоковом операторе If раздела Else lf.

5. Запись нескольких операторов в разделах Then и Else.

6. Объясните назначение, синтаксис и действие оператора Select Case. Блок-схема алгоритма, соответствующая оператору Select Case. Формы записи тестов оператора Select Case.

7. Элементы управления список и поле со списком: свойства, методы и события.
