ВСТУП

Проектування приватних житлових будинків є досить актуальним в наш час, і має великий попит, в першу чергу, в зв’язку з економічним розвитком України. Зараз найбільшого попиту набули індивідуальні проекти, які більше не повторюються. Майже всі країни Європи надають перевагу такому житлу. Це пов’язано також з переїздом населення з великих міст в приміську зону, тобто люди переїжджають з висотних будинків в приватні котеджі.

В наш час для зведення та оздоблення будинків випускається велика кількість принципово нових по конструктивним і декоративним показникам будівельних матеріалів. В цьому курсовому проекті також були використані найновіші технології, а також враховані санітарні норми, які діють на території нашої країни. Тому проект, який проектується по конструктивним особливостям і типу використовуваних матеріалів задовольняє вимоги і норми, а також являє собою індивідуальне житло, що має архітектурну виразність, яка відрізняється від громадських будівель масового будівництва більш зручним плануванням з урахуванням більш жорстких функціональних вимог.

1 Район будівництва

Будинок, що проектується – двоповерховий житловий будинок. Планується забудова у місті Дрогобич, по вулиці Сонячна. Місто знаходиться у ІІ температурній зоні України. Розрахункова температура зовнішнього повітря −4 °C у січні і +18 °C у червні. Річні суми опадів коливаються в межах 600–800 мм. Місто належить до вологої помірно-теплої акрокліматичної зони. Для міста характерна висока вологість повітря (взимку — 70-80 %, влітку — 85 %) і понижений атмосферний тиск (725–745 мм ртутного стовпчика). Глибина промерзання грунтів - 0,70м

2 Об’ємно-планувальне рішення

Будівля має прямокутну форму.

Запроектоване:

– висота 1-го і 2-го поверху — 2,970 м;

– висота усієї будівлі — 9,435 м;

– розміри в осях — 14,60 м (1–6) і 10,94 м (А-Е).

Будівля має 2 рівня.

На першому поверсі розташовані кухня, вітальня, спальня, санвузол, тамбур; на другому поверсі – 3 спальні, ванна кімната, кабінет.

В таблиці 2.1 наведена величина приміщень.

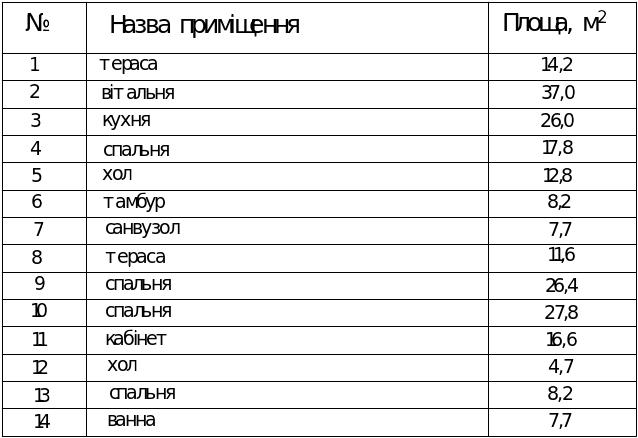

Таблиця 2.1 –експлікація приміщень

3 Генеральний план

3.1 Опис генерального плану

Для будівництва даного двоповерхового цегляного будинку виділяється ділянка розмірами 850 м². Рельєф місцевості спокійний. Будинок з однієї сторони прив’язаний до червоної лінії, яка складає відстань, що відповідає витримуванню протипожежних та санітарних норм. Виконана широтна орієнтація відносно сторін світу та по відношенню рози вітрів.

На генеральному плані, крім будинку також запроектовано: господарчий комплекс, теплиця, квітник, гараж, майданчик для відпочинку, штучна водойма, а також альтанка.

Дана територія максимально озеленена, для цього було запроектовано певна кількість дерев та газоне покриття, а також біля будинку знаходиться квітник,чагарник.

3.2 Підрахунок техніко-економічних показників

1. Площа ділянки П_д=850 м²

2. Площа забудови П_заб=190,3 м²

З. Процент забудови П_заб/П_д ⋅100%=190,3/850⋅100%=22,39%

4. Площа зайнята проїздами П_пр=20 м²

5. Площа тротуарів та пішохідних доріжок П_тр=65,5 м²

6. Площа озеленення П₀₃=90м²

8. Процент озеленення П₀₃/П_Д=90/850⋅100%=10,59%

3.3 Вертикальна прив’язка будівлі

Вертикальне розпланування будівлі забезпечує відведення поверхневих вод та вигідні умови для розташування будівлі. Організація рельєфу виконувалася за допомогою методу «проектних точок» в масштабі М 1:200. Суть методу полягає в наступному. Проектний об’єкт наноситься на топографічний план з горизонталями. Методом інтерполяції по горизонталях визначаються чорні позначки землі по гранях зовнішніх стін будівлі, використовуючи формулу де Н_м.г. –відмітка молодшої горизонталі в метрах, n –відстань від молодшої горизонталі до точки, m –відстань між горизонталями, h –розтин горизонталей 1м.

Визначили червоні проектні відмітки за формулою:

.

Відмітка рівня підлоги першого поверху:

Вертикальну прив'язку будівлі необхідно розробляти використовуючи

графічне зображення і прийнятий на кресленні масштаб. [ 1]
