Экспериментальная часть Лабораторная установка

Лабораторная установка представляет собой измерительный стенд, предназначенный для исследования звукоизоляции и звукопоглощения, который состоит из трех основных блоков (рис. 7): блок управления, излучающая и приемная камеры.

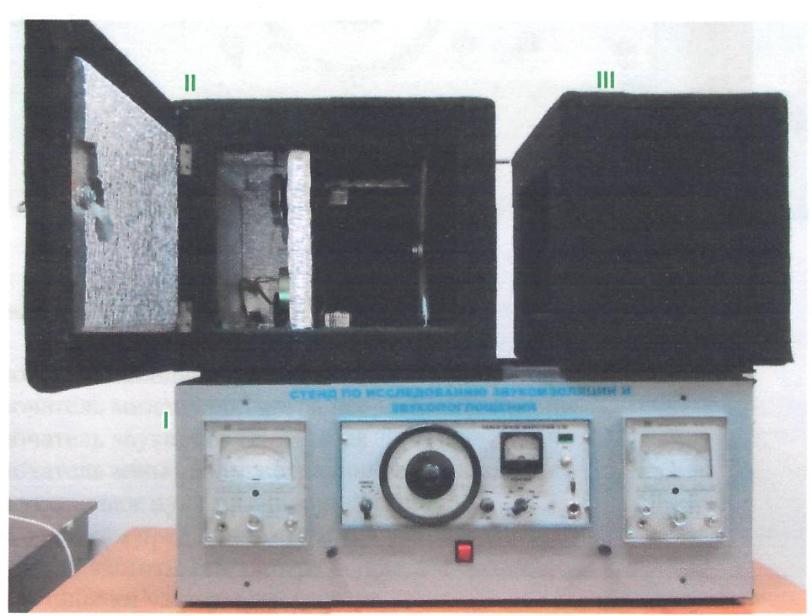

Рис. 7. Стенд по исследованию звукоизоляции и звукопоглощения:

I – блок управления и измерения; II – излучающая камера;

III - приемная камера

В блок управления и измерения встроен измерительный низкочастотный генератор с широкополосным ламповым усилителем, широкополосные милливольтметры и схема начальной балансировки излучающей и приёмной камеры (рис. 8).

Излучающая камера представляет собой звукоизолированный ящик с дверцей и окном излучения. В камере установлены три громкоговорителя обеспечивающих излучение в диапазоне частот 25 - 18000 Гц. Максимальная выходная мощность излучателей - 20 Вт. В выходном окне расположен микрофон.

Приёмная камера представляет собой звукоизолированный ящик со встроенным микрофоном и окном для приёма звуковых колебаний.

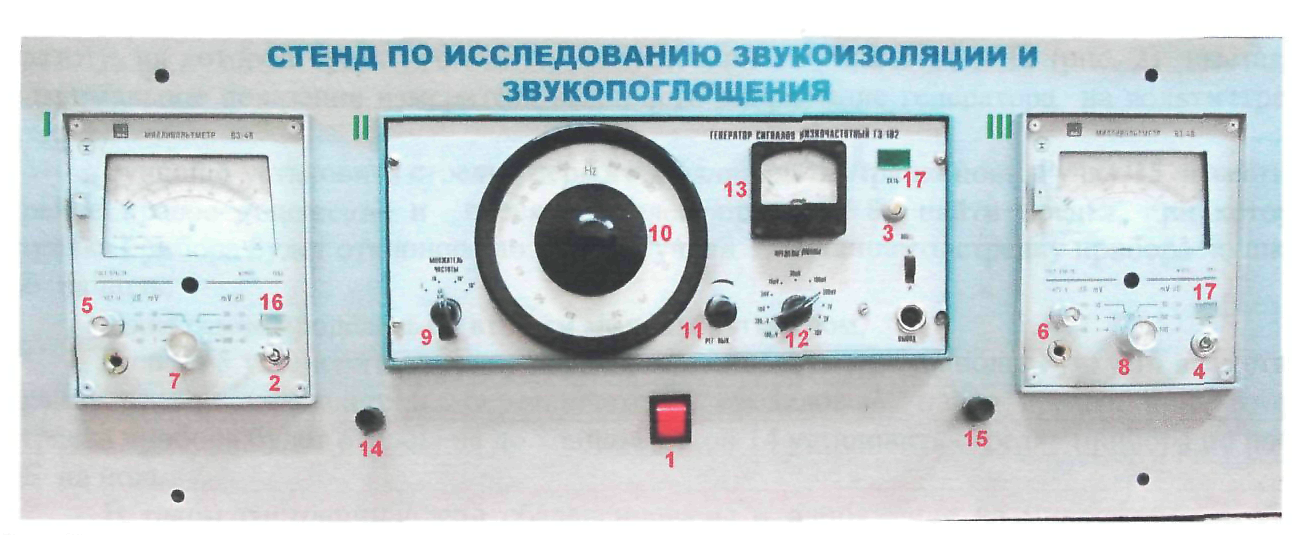

Рис.8. Панель управления:

1. выключатель стенда;

2. выключатель милливольтметра передающей камеры;

3. выключатель звукового генератора;

4. выключатель милливольтметра приёмной камеры;

5, 6 ручки установки нуля милливольтметров;

7, 8 переключатели пределов измерения милливольтметров;

9. множитель частоты генератора;

10. ручка установки частоты генератора;

11. ручка регулировки выходного напряжения генератора;

12. делитель выходного напряжения генератора;

13. вольтметр выходного напряжения генератора;

14. ручка уровня чувствительности микрофона передающей камеры;

15. ручка уровня чувствительности микрофона приёмной камеры;

16,17 - индикаторы включения

Так как в стенде используется ламповый усилитель звуковых колебаний, то необходим прогрев прибора в течение 20 мин.

В комплект установки входят экраны из различных материалов: резины, фанеры, стекла и др., которые необходимо закреплять на металлических стержнях.

Меры безопасности при выполнении работы

Не включать стенд без проверки преподавателем.

ВНИМАНИЕ: не открывать заднюю крышку, поскольку в установке высокое напряжение до 300 В!

При обнаружении неисправности в работе стенда прекратить работу и сообщить об этом преподавателю.

Измерение шума производить только с закрытой дверцей передающей камеры.

Порядок выполнения работы

После ознакомления с методикой проведения эксперимента и экспериментальной установкой, ответив на вопросы преподавателя, необходимо приступить к выполнению работы.

Подготовка лабораторной установки к работе

1. Выключатель общего питания 1 (рис. 8) , выключатель генератора 3 (рис. 8) , выключатели милливольтметров 2, 4 (рис. 8) , поставить в положение «выключено», что соответствует нижнему положению.

2. Регулятор выходного напряжения генератора 11 (рис.8), регуляторы баланса микрофонов 14, 15 (рис.8), поставить в крайнее левое положение (без усилий).

3. Переключатели пределов милливольтметра 7, 8 (рис. 8) поставить в положение 30 мВ.

4. Прижать передающую камеру к приёмной без исследуемых материалов и включить вилку стенда в розетку. Включить выключатель 1 (при этом выключатель начинает светиться), включить выключатель генератора 3 (рис. 8) (загорится индикатор 17), включить выключатели милливольтметров 2, 4 (рис. 8) (загораются соответственно индикаторы 16, 17).

5. Стенд прогреть в течение 15-20 мин.
