Расчет звукоизоляции и звукопоглощения
При прохождении звука через преграду возникают явления отражения, поглощения, рассеяния энергии звуковой волны, часть общей энергии проникает сквозь препятствие.
Коэффициент звукопоглощения препятствия рассчитывается по формуле:
= Iпогл. / I пад.
где Iпогл – интенсивность звука, поглощенная препятствием;
Iпад – интенсивность падающего звука.
Коэффициент отражения равен:
= Iотр. / I пад.,
где Iотр- интенсивность звука, отраженного от преграды.
Коэффициент звукоизоляции равен:
= I пад / Iотр..,
Коэффициент прохождения рассчитывается по формуле:
= I пр / Iпад
Коэффициент рассеяния от поверхности преграды:
= (I пад - I погл - I пр ) / I пад ,
Звукоизоляция преграды R оценивается в дБ:
R = 10lg(1/).
Измерение шума на рабочих местах
Метод измерения шума на рабочих местах производственных помещений во всех отраслях народного хозяйства установлен ГОСТ 20445-75 «Здания и сооружения промышленных предприятий. Метод измерения шума на рабочих местах».
В соответствии с этим стандартом измерения шума производят:
для контроля соответствия фактических уровней шума на рабочих местах допустимым по действующим нормам;
для оценки шумового режима в производственных помещениях;
для разработки мероприятий по снижению шума на рабочих местах производственных помещений и оценки эффективности этих мероприятий.
Стандарт устанавливает различные методы измерения для постоянных и непостоянных шумов.
В случае непостоянных шумов по результатам замеров рассчитываются так называемые эквивалентные уровни звука по ГОСТ 20445-75. Для оценки параметров шума на постоянных рабочих местах шум измеряют на высоте 1,5 м на расстоянии 0,5 м от человека. Если рабочие места не постоянны, то измерения проводят не менее, чем в трех точках, охватывающих всю рабочую зону.
Если разность между наибольшим и наименьшим уровнями звукового давления не превышает 7 дБ, то средний уровень звукового давления в данной рабочей зоне определяют как среднее арифметическое значение всех уровней. В противном случае пользуются таблицей, приведенной в ГОСТ 20445-75.
Измерение шума проводятся с помощью шумомеров. Технические требования к ним предъявляются ГОСТ Р 53188.1-2008. Для измерения шума в производственных условиях используются шумомеры, виброметры, анализаторы спектра серий «АССИСТЕНТ», «Алгоритм», «ОКТАВА ЭКО», «SVAN», «Testo» и другие. Рассмотрим некоторые модели измерителей. Анализаторы шума и вибрации «Ассистент» (рис. 1) специально разработаны для удобного проведения измерений с целью санитарного контроля и аттестации рабочих мест по вибрационным и акустическим факторам. Приборы обеспечивают все виды измерений, предписанные для контроля акустических и вибрационных факторов действующими нормативными документами. Полная версия прибора включает все виды измерений и анализа: шум, инфразвук, ультразвук, общая и локальная вибрация по 3-м каналам одновременно, октавные спектры, третьоктавные спектры. Диапазон измерений: 20-120 дБ, для больших уровней шума 40-140 дБ.
Рис. 1. Анализатор шума и вибрации «АССИСТЕНТ»
Приборы серии «Ассистент» зарегистрированы в Государственном реестре средств измерений РФ и допущены к применению в РФ.

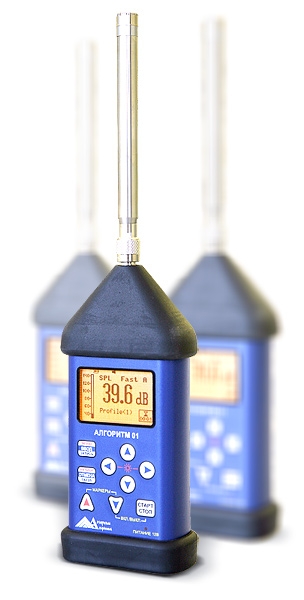

«Алгоритм-01» (рис. 2) измеряет дозу шума, уровень звука, уровень звукового давления, уровни звукового давления в 1/1 октавных полосах частот. Частотный диапазон от 10 Гц до 20 кГц. Диапазон измерений от 25 дБА до 140 дБА. Внесен в Государственный реестр средств измерений РФ.
Рис. 2. Шумомер, анализатор спектра «Алгоритм-01»

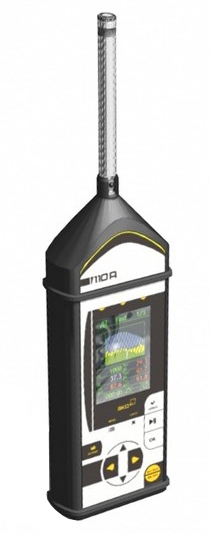

«ОКТАВА 110А -ЭКО» (рис. 3) применяется для измерения шума, инфразвука, ультразвука и трехканальной вибрации. Диапазон измерений 22-139 дБА, 10-139 дБ (в октавах). Зарегистрирован в Государственном реестре средств измерений РФ и допущен к применению в РФ.
Рис. 3. Измеритель «ОКТАВА ЭкоАкустика-110А»
Шумомер «TESTO 816» (рис. 4). Назначение: измерение уровня шума на рабочем месте, в процессе производства, транспортный шум. Основные характеристики: 30 - 130 дБ, 3,5 - 8 кГц. Зарегистрирован в Государственном реестре средств измерений РФ и допущен к применению в РФ.
Рис. 4. Шумомер «TESTO 816»
