Уставки срабатывания аппаратов.

Тип

вагона

РУТ (или ТРП)

РКТТ

порожний режим

гружёный режим

порожний режим

гружёный режим

Еж-3

270-290А

310-330А

370-390А притяг.

290-320А без РУТрег.

450-470А притяг.

370-390А без РУТрег.

ТРП Т1 = 130-150А

ТРП Т1А, Т2 = 260-280А

81-717

ход = 310-340А

с рег = 280-300А

ход = 395-425А

с рег = 365-385А

450-490А притяг.

360-390А отп.

580-620А притяг.

460-520А отп.

81-717.5

ход = 310-340А

торм. на 30-40 А меньше

ТРП Т1 = 160-180А

ТРП Т1А, Т2 = 250-260А

ход = 395-425А

торм. на 30-40 А меньше

ТРП Т1 = 160-180А

ТРП Т1А, Т2 = 350-370А

450-490А притяг.

240-300А отп.

580-620А притяг.

460-520А отп.

81-717.5м

то же, но отсутствует

регулировочная катушка

то же, но отсутствует

регулировочная катушка

450-490А притяг.

240-300А отп.

580-620А притяг.

460-520А отп.

Тип

вагона

РПЛ

РП

1-3 и 2-4

РЗ-1

РТ2

РЗ-3

ДР

НР

Еж-3

1020-1060А

510-530А

0,6-0,8А

100-120А

отс.

отс.

360-380В вкл \ 190-120В откл

81-717

1200-1300А

600-650А

0,6-0,8

100-130

40-60А

отс.

то же

81-717.5

уставки нет

620-660А

0,6-0,8

100-130

40-60

100-140А

то же

81-717.5м

уставки нет

620-660А

0,6-0,8

100-130

40-60

100-140А

то же

Причины образования электрической дуги и способы дугогашения.

На примере контактора ПК-163.

При снятии питания с катушки вентиля линейного контактора начинают размыкатьтся его главные (силовые) контакты. При этом происходит процесс, обратный «притиранию», что в какой-то момент значительно уменьшает площадь соприкосновения контактов. К тому же в момент начала их расхождения контактов сила их нажатия друг на друга падает до нуля. Всё это вызывает значительное увеличение переходного сопротивления между контактами и, следовательно, их сильный нагрев.

В результате нагревается и ионизируется окружающий воздух, котроый становится проводником тока, поэтому при расхождении контактов между ними возникает электрическая дуга, которая затем перекидывается на дугогасительные рога. Возникшая дуга дополнительно ионизирует окружающий воздух, увеличивая его проводимость, а это, в свою очередь, приводит к ещё большему увеличению дуги. Иными словами, происходит лавинообразный процесс, при котором дуга постоянно усиливается.

Если возникшую дугу быстро не погасить, то это может привести к разрушению контактора, «перекидыванию» дуги на пальцы блокировочных контактов, а значит, к попаданию высокого напряжения в цепи управления поезда (при этом сработает РП с одновременным срабатыванием А54).

Существуют несколько способов погасить возникшую дугу:

  • Размыкание контактов в масле (для плавких предохранителей – в песке).

  • Растягивание дуги с одновременным её охлаждением (деионизация дуги).

  • Выдувание дуги сжатым воздухом или газом (деионизация дуги).

  • Так называемое, «магнитное дутьё» - этот способ используется для дугогашения в контакторах вагонов метрополитена.

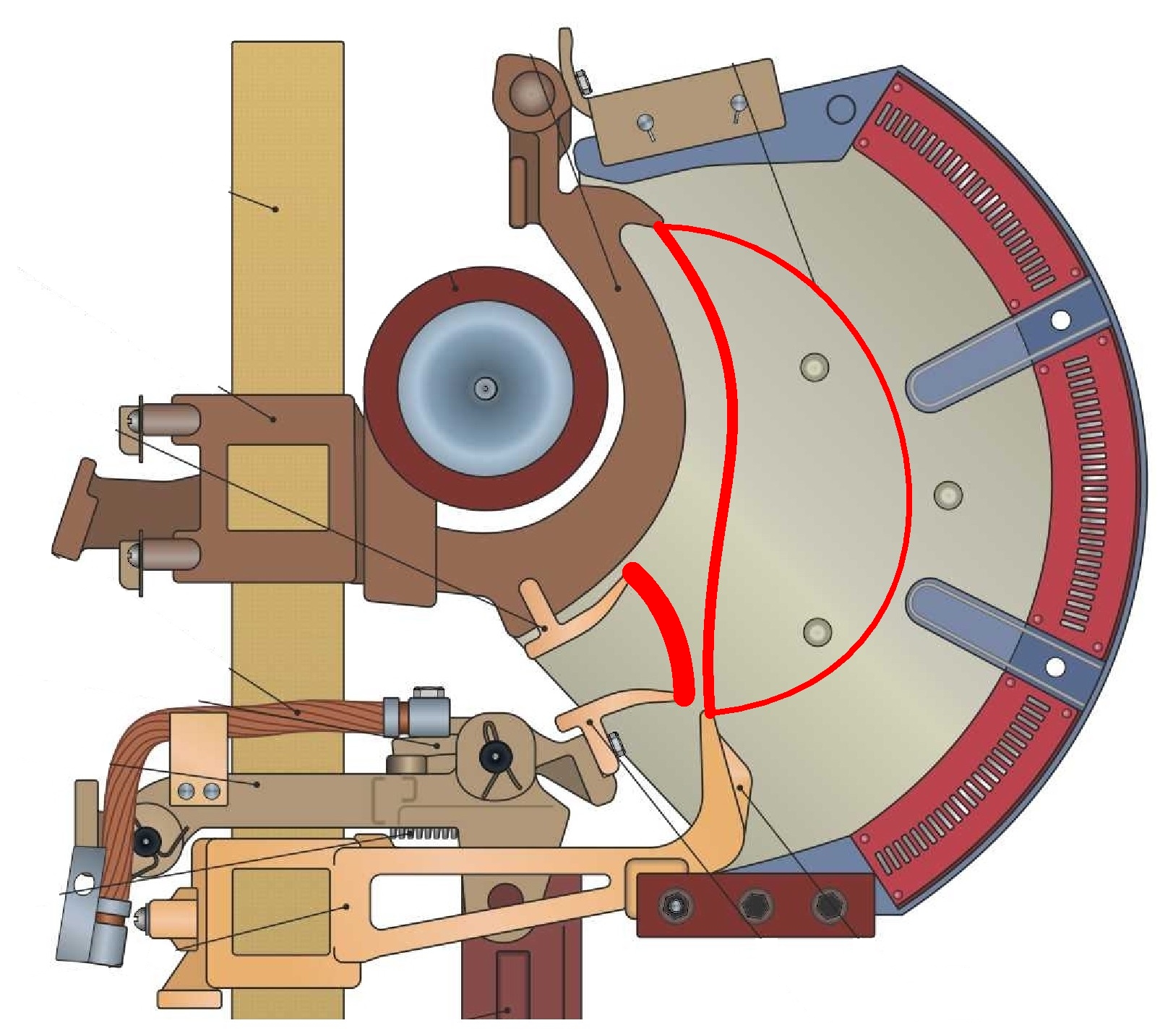

П ри этом способе дугогашения возникшая между контактами дуга перекидывается на верхний и нижний дугогасительные рога, тем самым удлинняется, становится тоньше и попадает в магнитное поле дугогасительной катушки. Так как дуга - это проводник с током, то вокруг неё также образуется магнитное поле. В результате взаимодействия магнитных полей дуги и катушки возникает выталкивающая сила, направление которой определяется по правилу Левой руки. При этом дуга выталкивается в дугогасительную камеру, дополнительно растягиваясь, и затем разрывается «гребёнкой» камеры, как морские волны волнорезом.

Обозначение дугогасительной

катушки в схемах.

35

Автомат, назначение

(подчёркнутые расположены в кабине)

уставка

ном\отс

Автомат, назначение

уставка

ном\отс

А1 ход вагона

А2 управление РК вагона (РВ1, СР1)

А3 ход-3 вагона

А4 назад вагона

А5 вперёд вагона

-----------------------------------------------------------------------

А6 тормоз вагона

А7 прав. красн. фонарь вагона

А8 ВЗ№2 вагона

А9 лев. красн. фонарь вагона

А10 управление МК поезда

-----------------------------------------------------------------------

А11 осв. отсеков и кабины, лампа АВУ, ВЗ№1 от АВУ

А12 рез.закр. дверей вагона

А13 сигнализация дверная вагона от КВ и КРУ

А14 РРП1, РРП2 вагона

А15 управление ББЭ и освещением вагона

-----------------------------------------------------------------------

А16 закрытие дверей вагона

А17 рез. упр. и сигн. дверей, белые фары от КРУ, ФММ2

А18 РП возврат, включение БВ вагона

А19 РВ3 вагона

А20 ЛК2 вагона

-----------------------------------------------------------------------

А21 управление дверями поезда

А22 МК вагона

А23 МК (резервное включение) вагона

А24 подзаряд вагона

А25 байпасный тормоз вагона

-----------------------------------------------------------------------

А26 радиоусилитель

А27 осв. салона, каб. и отсеков, лПн. торм., лРП зелён,

сигнализация прохода в хвостовую кабину, лКВЦ

А28 РВО вагона

А29 белые фары от КВ – общий, ФММ2 (АРС)

А30 управление СДРК вагона

-----------------------------------------------------------------------

А31 открытие левых дверей вагона

А32 открытие правых дверей вагона

А37 РПУ вагона

А38 сигнализация светодиода РП при неиспр. вагона

А39 резервный пуск вагона (питание на провод ЗР)

-----------------------------------------------------------------------

А40 светодиод ЛСТ (6 провод)

А41 ВЗ№2 (АРС)

А42 АРС+75В, РПБ при включённой АРС

А43 АРС+12В

А44 резервное управление поездом и МК

-----------------------------------------------------------------------

А45 управление ББЭ и РПУ поезда

А46 1-я группа белых фар

А47 2-я группа белых фар

А48 РПБ, РВ2, ВЗ№2, РОТ1, ЭПВ, КТ и ЛН (АРС)

А49 аварийное осв. вагона (посл. серии - В№1 от кнопки)

-----------------------------------------------------------------------

А50 контактор освещения (КО) вагона

А51 включение ББЭ вагона

А52 ВЗ№2 вагона (АРС)

А53 КВЦ вагона, кр. сигн. фонари, авар. освещение

А54 УПРАВЛЕНИЕ ПОЕЗДОМ

-----------------------------------------------------------------------

А55 питание 25 поездного провода (байпас).

А56 связь АКБ вагона с 10 проводом

А57 светодиод ЛХРК (напряжение на 2 Ппр.)

АР63 радиостанция (ДЦХ)

А65 основное освещение вагона

2,5\х6

10\х1,5

2,5\х6

0,8\х1,5

0,8\х1,5

---------

10\х1,5

0,8\х1,5

0,8\х1,5

0,8\х1,5

10\х1,5

----------

5\х5

2,5\х1,5

2,5\х1,5

2,5\х1,5

5\х1,5

----------

0,8\х1,5

16\х1,5

2,5\х6

0,8\х1,5

2,6\х6

----------

10\х1,5

2,5\х1,5

2,5\х6

ном 63

5\х1,5

----------

2,5\х6

10\х1,5

10\х1,5

5\х6

5\х6

----------

0,8\х1,5

0,8\х1,5

2,5\х1,5

2,5\х6

5\х1,5

----------

5\х1,5

16\х1,5

2,5\х1,5

16\х1,5

----------

10\х1,5

2,5\х5

2,5\х5

16\х1,5

16\х6

----------

2,5\х1,5

2,5\х1,5

2,5\х1,5

10\х1,5

63\х1,5

-----------

5\х1,5

63х1,5

2,5\х1,5

25\х5

А66 отключение БВ вагона

А68 отжатие ТР

А70 авторежим РКТТ вагона

А71 управление ВЗ№2 поезда

А72 синхронизация ВЗ№1 поезда

---------------------------------------------------

А73 сигнализация неисправности

А74 РП-возврат, вкл. и откл. БВ поезда

А75 печь кабины

А76 пожарная сигнализация

А77 РОТ1

---------------------------------------------------

А78 РОТ2 (АРС)

А79 РОТ2 (АРС)

А80 включение БВ

А81 управление БВ

АВ1 кнопка В№1 (на новых - А49)

---------------------------------------------------

АВ2 вентиляция (2й агрегат)

АВ3 вентиляция (резерв)

АВ4 вентиляция (осн. агрегат)

и СКОРОСТЕМЕР

АВ5 вентиляция (осн. агрегат)

---------------------------------------------------

АВ6 вентиляция аварийная

АС1 УЭСПМ

ВУ УПРАВЛЕНИЕ ПОЕЗДОМ

---------------------------------------------------

Предохранители:

справа под окном

П1, 30А Батарея

П11, 20А Резервное управление

П5, 20А Питание БВ

П6, 30А ББЭ

П8, 10А Освещение

под вагоном в ящике

П2, 10А МК

П4, 30А ББЭ

П10, 10А Печь кабины

на торце ящика с АКБ

ПА-1, 30А Батарея – 10 провод

ПА-2, 20А Батарея – КРУ

Автоматики 81-717.5м

2,5\х1,5

0,8\х1,5

0,8\х1,5

10\х1,5

10\х1,5

----------

10\х1,5

16\х1,5

2,5\х1,5

0,8\х1,5

----------

5\х6

2,5\х6

----------

0,8\х1,5

0,8\х1,5

----------

0,8\х1,5

2,5\х1,5

нет

----------

36

Автоматики 81-717.5

подчёркнутые расположены в кабине

А1 ход вагона

А2 управление РК вагона (РВ1, СР1)

А3 ход-3 вагона

А4 назад вагона

А5 вперёд вагона

А6 тормоз вагона

А7 прав. красн. фонарь вагона

А8 ВЗ№2 вагона

А9 лев. красн. фонарь вагона

А10 управление МК поезда

А11 осв. отсеков и кабины, лампа АВУ, ВЗ№1 от АВУ

А12 рез.закр. дверей вагона

А13 сигнализация дверная вагона

А14 РРП1, РРП2 вагона

А15 управление аварийным освещением вагона

А16 закрытие дверей вагона

А17 рез. упр. и сигнализация дверей поезда, белые фары от КРУ

А18 РП-возврат

А19 РВ3 вагона

А20 ЛК2 вагона

А21 управление дверями поезда

А22 МК вагона

А23 МК резервный вагона (только пром.)

А24 подзаряд вагона

А25 байпасный тормоз вагона

А26 радиоусилитель

А27 осв. салона, кабины и отсеков, лСт. тормоза, лРП зелёные,

лКВЦ

А28 БУ, РВО, РУТпод, РРТпод, ОВ СДРК вагона

А29 белые фары от КВ - общий

А30 управление СДРК вагона

А31 открытие левых дверей вагона

А32 открытие правых дверей вагона

А37 РЗП возврат

А39 резервный пуск вагона (питание на провод ЗР)

А40 светодиод ЛСТ (6 провод)

А41 ВЗ№2 (АРС)

А42 АРС+75В, РПБ при включённой АРС

А43 АРС+12В

А44 резервное управление поездом и МК

А45 управление БПСН и РЗП поезда

А46 1-я группа белых фар, радио

А47 2-я группа белых фар

А48 РПБ, РВ2, ВЗ№2

А49 аварийное осв. и вентиляция вагона

А50 контактор освещения (КО) вагона

А51 включение КВП, КПП

А52 ВЗ№2 вагона (АРС)

А53 КВЦ вагона, скоростемер

А54 УПРАВЛЕНИЕ ПОЕЗДОМ

А56 АКБ вагона

А57 ЛХРК (напряжение на 2 Ппр.)

А60 ЛВД

АР63 радиостанция (ДЦХ)

А65 основное освещение вагона

А66 отключение БВ вагона

А70 авторежим РКТТ вагона

А71 управление ВЗ№1 и ВЗ№2 поезда

А72 синхронизация ВЗ№1

А73 сигнализация неисправности поезда

А74 РП-возврат, вкл. и откл. ВА поезда

А75 печь кабины

А76 РПУ2

АВ1 кнопка В№1 (на новых - А49)

АВ2 вентиляция

АВ3 вентиляция

АВ4 вентиляция КВ1

АВ5 вентиляция КВ2

АВ6 вентиляция КВ3

АС1 УЭСПМ

ВУ УПРАВЛЕНИЕ ПОЕЗДОМ
