1. Испытание цементов
1.1 Лабораторная работа № 1 Определение тонкости помола
Цель работы:
Оценить качество цемента по тонкости помола.
Теоретическая часть:
Тонкость помола оказывает значительное влияние на водопотребность, нормальную густоту, сроки схватывания, тепловыделение, нарастание прочности во времени, активность цемента.
В соответствии с требованиями ГОСТ тонкость помола оценивают при просеивании пробы цемента, через сито №008 по проходу либо по остатку.
Расчетные формулы:
тонкость помола по проходу:
Тпр = (50-Р)/50*100% (1.1)
тонкость помола по остатку:
Тпр = Р/50*100% (1.2)
где Р - остаток на сите № 008, г ;
50 - навеска цемента, г.
Материалы и оборудование:
- цемент (указать разновидность);
- сито с сеткой № 008;

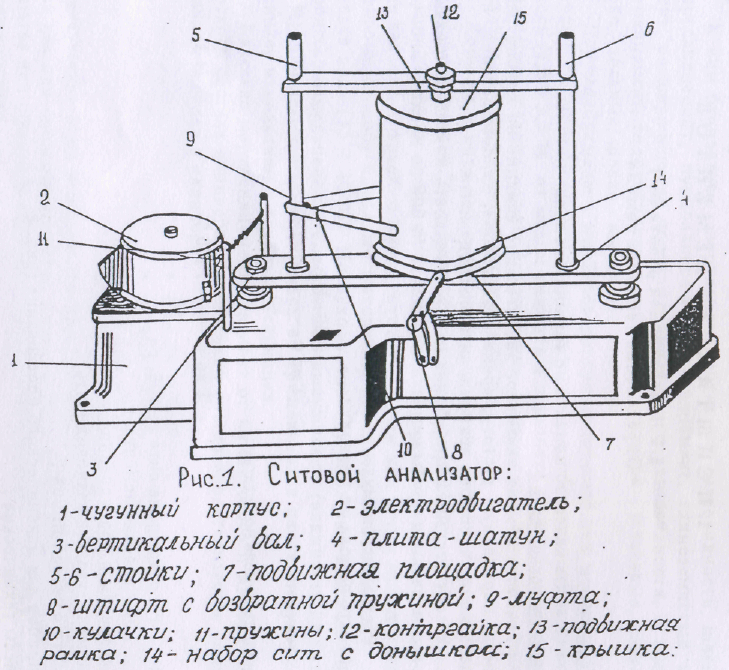

- прибор для механического просеивания (рис. 1);
- весы технические;
- сушильный шкаф;
- секундомер.
Методика выполнения работы:
- взвешивают 50 г цемента, предварительно высушенного и сушильном шкафу при температуре 105 – 110 °С и всыпают его на сито;
- через 5 - 7 минут от начала просеивания останавливают прибор, осторожно снимают донышко и высыпают из него прошедший через сито цемент;
- выполняют контрольное просеивание вручную на бумагу в течении 1 минуты;
- просеивание считают законченным, если при контрольном просеивании сквозь сито проходит не более 0,05 г цемента;
- взвешивают остаток на сите 008, результаты заносят в журнал.
Лабораторный журнал:
№ опыта |
Навеска цемента, 50г |
Остаток на сите 008, г, Р |
Тонкость помола цемента |
||
по остатку То=(Р/50)*100% |
По проходимости Тпр=[(50-Р)/50]*100% |
стандарт
не менее 85% |
|||
|
|
|
|
|
|
За величину тонкости помола принимают среднее арифметическое результатов двух испытаний.
Заключение:
По полученным результатам: остаток на сите № 008 _______%, проход сквозь сито № 008 % (не) входят в пределы стандартных значений, следовательно цемент по тонкости помола (не) соответствует требованиям ГОСТ.
1.2. Лабораторная работа № 2. Определение нормальной густоты цементного теста.
Цель работы:
Изучить методику, определить нормальную густоту, водопотребность цемента. Теоретическая часть:
Нормальной густотой цементного теста считают такую его консистенцию, при которой пестик прибора Вика, погружаемый в цементное тесто, помещенное в кольцо прибора, не доходит на 5 - 7 мм до пластинки, на которой установлено кольцо. Нормальную густоту цементного теста характеризуют количеством воды затвореиия, выраженным в процентах от массы цемента или в долях единицы водоцементного отношения (В/Ц), и называют водопотребностью цемента.
НГ = В/Ц * 100% (1.3)
где: В - количество воды затворения, для теста нормальной густоты, мл;
Ц - навеска цемента, г.
Водопотребность портландцемента и шлакопортландцемента колеблется в пределах 24 - 28 %.
Материалы и оборудование:
- цемент, г;
- прибор Вика с пестиком (рис.2);
- чаша сферическая с лопаткой;
- весы технические;
- мерный цилиндр на 250 мл.
Методика выполнения работы:
- перед началом испытания проверяют, свободно ли опускается стержень прибора Вика, а также нулевое показание прибора, приводя пестик в соприкосновение с пластинкой, на которой установлено кольцо. Пластинку и кольцо смазывают тонким слоем машинного масла;
- отвешивают 300 г цемента, высыпают в чашу, предварительно протертую влажной тканью. Мерным цилиндром отмеряют воду в количестве необходимом для получения теста нормальной густоты (ориентировочно 25 - 30 % масса цемента);
- в цементе делают углубление, куда вливают отмеренную воду, включают секундомер, углубление засыпают цементом и через 30 сек., после прилипания поды, сначала осторожно перемешивают, а затем энергично растирают тесто лопаткой (мастерком) во взаимно перпендикулярных направлениях в течение 5 мин с момента приливания воды;
- приготовленное тесто укладывают в кольцо прибора в один прием и 5 - б раз встряхивают, постукивая пластинкой о стол. Поверхность теста выравнивают, срезая избыток его ножом. Кольцо с тестом устанавливают иод пестик прибора, стержень с пестиком приводят в соприкосновение с серединой поверхности цементного теста и закрепляют стержень стопорным винтом, затем винт быстро, но плавно откручивают, одновременно засекая время;
- через 30 с. с момента освобождения стержня производят отсчет глубины свободного погружения пестика в тесто. Если пестик остановится, не доходя до пластины на 5 - 7 мм, опыт считают законченным. Если глубина погружения не соответствует этому требованию, то опыт повторяют с меньшим или большим содержанием воды (точностью до 0.25%)
Лабораторный журнал:
Навеска цемента Ц, г |
Вода затворения, В, мл |
Опыт |
ГОСТ |
|||
Высота кольца, 40 мм |
Глубина погружения пестика, h, мм |
Пестик не доходит до пластины (40-h), мм |
Водопотребность (нормальная густота), НГ НГ=В/Ц*100% |
Нормальная густота (40-h)=(5-7)мм НГ=(24-32)% |
Заключение:
Полученный результат нормальной густоты _______% (не) входит в область стандартных значений, следовательно, водопотребность цемента составляет _____% (не) соответствует техническим требованиям.
