Өткiзгiштерді параллель жалғауды зерттеу.

Жұмыстың мақсаты: өлшеуіш құралдарды пайдаланып, тізбек бөлігінің ток күшін, кернеуін өлшеу және кедергіні есептеу.

Құрал жабдықтар: ток көзi, кiлт, екi сым резистор, амперметр, вольтметр, жалғағыш өткiзгiштер.

Жұмыстың барысы:

1. Вольтметр мен амперметр шкаласы бөліктерінің құнын анықтаңдар.

2. Суреттегідей тізбекті құрастырыңдар.

3. Вольтметр мен амперметр көрсеткіштерін алыңдар.

4. Жалпы ток күшін келесі формула бойынша есептеңдер:

5. Есептелген және тәжірибе нәтижесінде алынған ток күшінің мәндерін салыстырыңдар. ?

6. Тізбек бөлігінің жалпы кедергісін келесі формулалар бойынша есептеңдер:

7. Кедергінің салыстырмалы қателігін формула бойынша есептеңдер.

	,A		,B	,B	U,B	R,Ом
0.08	0.44	0.52	9	9	9	17.3

8. Қорытынды. Өткізгіштерді параллель жалғау кезінде кезінде:

,

,

Трансформатордың жұмыс істеу принципін зерттеу.

Жұмыстың мақсаты: трансформатордың жұмыс істеу принципін зерттеу.

Құрал – жабдықтар : зертханалық трансформатор, вольтметр, ток көзі, кiлт, тақта(плато), жалғағыш өткiзгiштер, амперметр

Ж ұмыс барысы:

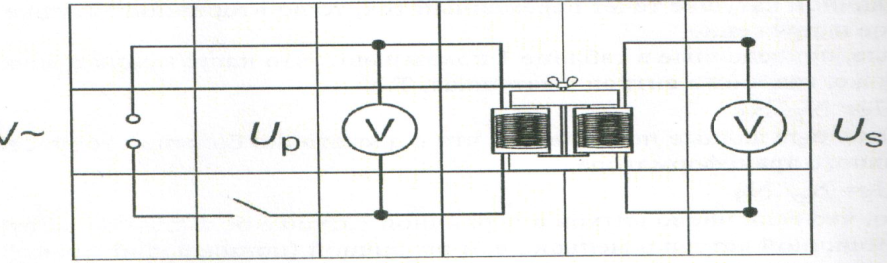

1. Суреттегідей тізбек құрастырыңдар.

2. Трансформатордың бірінші орамына 1600 орамдық катушканы, екінші орамына 400 орамдық катушканы орнатыңдар.

3. Транфоматорды айнымалы ток козіне қосыңдар, бірінші ормындағы U₁ және екінші орамындағы U₂ кернеулерді өлшеңдер.

4. Айнымалы ток көзінің кернеуін өзгерте отырып, тәжірибені қайталап жасаңдар.

5. Трансформатордың бірінші орамына 400 орамдық катушканы, екінші орамына 1600 орамдық катушканы орнатыңдар.

6. Трансформаторды ток айнымалы козіне жалғап, бірінші ормындағы U₁ және екінші орамындағы U₂ кернеулерді өлшеңдер.

7. Айнымалы ток көзінің кернеуін өзгерте отырып, тәжірибені қайталап жасаңдар.

8. Өлшеу нәтижесін кестеге жазыңдар.

N1	N2	U1 , В	U2 , В
1600	400	1,8	0,4	4.5	4
1600	400	4	0,8	4,63	4
1600	400	6,2	1,3	5,5	4
400	1600	2,8	11,1	0,25	0,25
400	1600	5	19,2	0,26	0,25
400	1600	7,1	27,4	0,26	0,25

Қорытынды: транцформация заңдылығы жуықтап алғанда тең

U₁ > U₂ немесе N₁>N₂ – транформатор төмендеткіш

U₁ < U₂ немесе N₁<N₂ – трансформатор жоғарлатқыш
