21. Диаграммы метода сп. Соотношение между регистрируемой и статической амплитудами сп. Диаграммы метода пс
22.Общие закономерности изменения аномалии сп в разрезе скважины.
Диаграмма ПС не имеет нулевой линии. Горизонтальный масштаб зарегистрированной кривой ПС указывается числом миллиВольт, приходящимся на отрезок 2 см. Знаками «+» и «-», помещаемыми по краям этого отрезка указывается полярность кривой ПС. Отсчет берут справа налево. Обычно знаки «+» и «-» расположены так, что отклонение кривой ПС влево означает уменьшение потенциала, вправо - его увеличение.
Ввиду отсутствия на диаграмме ПС нулевой линии в качестве условной нулевой линии, от которой отсчитывают отклонение кривой ПС в мВ, используют линию глин, проводя ее по участкам кривой с наиболее положительными показаниями ПС, соответствующим интервалам разреза, которые представлены глинами (в терригенном разрезе). Вторая линия проводится по участкам кривой ПС с максимальным отрицательным отклонением, соответствующим интервалам разреза, представленным глинистыми неглинистыми песчаниками (рис. 2). Линия, соответствующая половине этого расстояния принимается, за условную границу между песчаными и алеврито-глинистыми породами.
23. Относительная амплитуда аномалии пс, ее использование для определения литологии и подсчетных параметров.
άсп = Es / Es max , где Es статическое значение амплитуды для данного пласта, Es max максимальное значение амплитуды в исследуемом интервале разреза.
Для характеристики каждого пласта расчитывается относительная амплитуда аномалии ПС.
При однородном составе глинистого цемента и постоянной минерализации вод используется относительная амплитуда аномалии ПС, с помощью которой расчитывчается коэффициент глинистости каждого пласта.
24. Ограничения применения метода пс по скважинным и пластовым условиям.
Область применения метода ПС: 1.необсаженные скважины
2.РВО(буровой раствор на водной основе)
3. Сф < Св

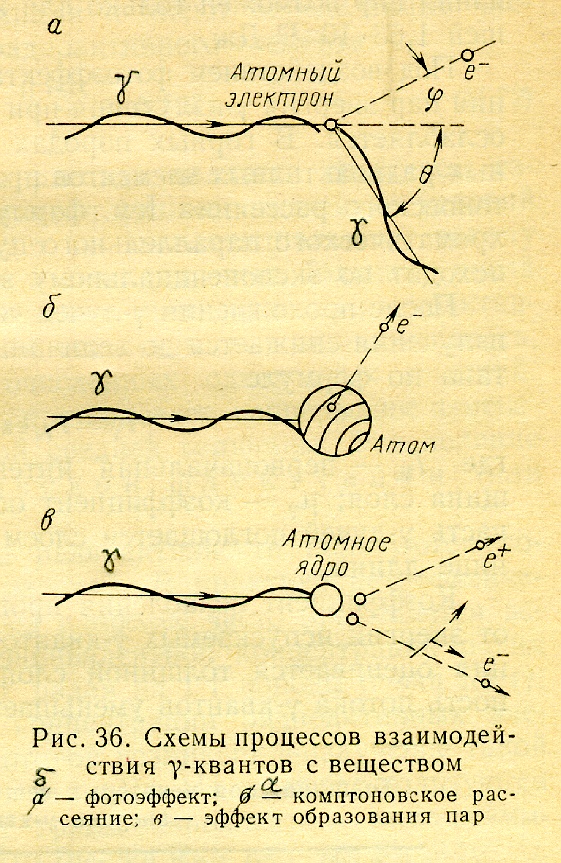

25. Виды и хар-ки взаимодействия гамма-излучения с веществом г.П.
1) Комптоновское рассеивание (Еγ>0,5 МэВ)
2) Фотоэффект (Еγ<0,5 МэВ)
26. Инерционность и осреднение измерений радиоактивного излучения. Коэффициент снижения регистрируемой амплитуды радиоактивных методов. Выбор параметров регистрации.

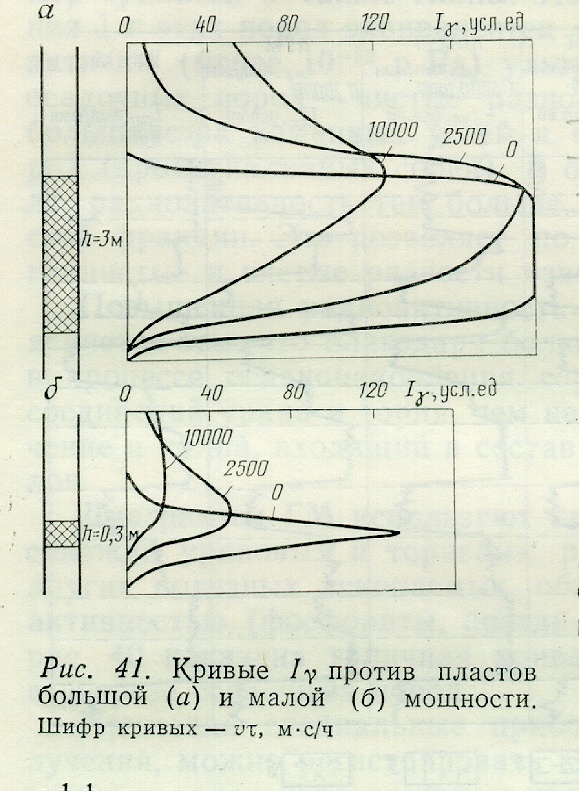

Особенность радиоактивных методов заключается в том, что регистрируются осредненные значения гамма активности г.п. в интервале около 80см. Так же особенность гамма метода является то, что при увеличении мощности пласта повышенной радиоактивности мощностью бале 80 см. интенсивность сигнала перестает расти, поэтому форма диаграммы ГМ определяется следующими факторами:
Влияние осреднения
Влияние инерционности
Влияние мощности пласта
Чем больше скорость движения зонда и, чем больше величина интегрирующей ячейки, тем больше проявляется инерционность.
При малой мощности пласта происходит увеличение амплитуды, тем сильнее, чем меньше соотношение
τ = 6 –12 сек
V = (0,3-0,6)м / 3·τ
Такое время (τ = 6 –12 сек) выбирается, чтобы свести к минимуму ошибку, связанную со статической природой радиоактивного распада. При такой скорости записи полагается, что отбивка пластов происходит с ошибкой не хуже, чем 0,3-0,6 м.
Когда гамма каротаж пишется вдоль ствола скважины, скорость записи принимается равная 500-600 м/ч, в перспективных интервалах скорость падает 100-200 м/ч.
При регистрации пропорциональными счетчиками учитывается энергия гамма квантов. Детекторы имеют интегрирующую ячейку. Сигнал на детектор поступает непрерывно и в течение времени τ накапливается. При истечении τ происходит регистрация накопленного сигнала. τ- определяет дискретные записи и инерционность (запаздывание записи). Зонд ГК метода либо центрируется , либо прижимается к стенке скважины для соблюдения постоянства условий регистрации, точка записи совпадает с серединой детектора.
