15. Измерение трехэлектродным фокусированным зондом. Диаграмма бк.
Трехэлектродный зонд представляет собой длинный цилиндрический электрод, разделенный двумя изолирующими промежутками на три части: А0 – короткий центральный электрод, А1,А2 – длинные симметричные. Через электроды А0,А1,А2 пропускают ток одной полярности. Силу тока регулируют так, чтобы разность потенциалов между тремя электродами была равна нулю. Измеряется разность потенциалов между токовым электродом А0 и удалённым электродом N. Определяют кажущиеся сопротивление
ρк = К*(∆U/I)
К – коэффициент зонда
I – сила тока, текущего через центральный электрод
∆U – измеряемая разность потенциала между токовым электродом А0 и удаленным N.
Диаграмма БК
16. Фокусированные микрозонды. Диаграммы мбк
По данным обычных МЗ хорошо выделяются пласты - коллекторов, имеющих глинистую корку. Однако, в этом случае глинистая корка (непонятное слово) линии тока, что не позволяет количественно оценить сопротивление ближней части проникновения. Для преодоления тих трудностей исп. Фокусированные МЗ
ДИАГРАММЫ ФОКУСИРОВАННЫХ ЗОНДОВ
17. Условия эффективности применения бк.
Высоко УЭС пластов;
Высокая минерализация раствора.
Задачи БК
Изучение ρп тонких пластов (h < 1,2 м).
2. Изучение ρп при ρп / ρс > 100.
3. Изучение ρп при ρп / ρвм > 10.
4. Изучение ρп при ρвм / ρс > 10 .
Со словом эффективный нашлись только эти формулы..
ΔUM1N1 = ΔUM2N2 = 0
- 7
электрондый
18. Пс. Формула Нернста
На контакте двух разных растворов возникает э.д.с, называемая диффузионным потенциалом и определяемая формулой Нернста:
где U и V – подвижности катионов (+) и анионов (-); Т – температура по Кельвину; R –газовая постоянная; F – число Фарадея; h – валентность ионов; С1 и С2 – концентрации, соответственно, более и менее концентрированного растворов; Ксп – коэффициент диффузионного потенциала контакта растворов; ρ1 и ρ2 – удельные сопротивления растворов.
Метод ПС основан на изучении естесв. Постоянных эл. Токов в г.п. Эти токи возникают в скв. И г.п. в рез. Физ. Хим. Процессов.
В рез. Этих процессов возникает ОВР, фильтрационный потенциал и диф.адсорб. пот-л.0

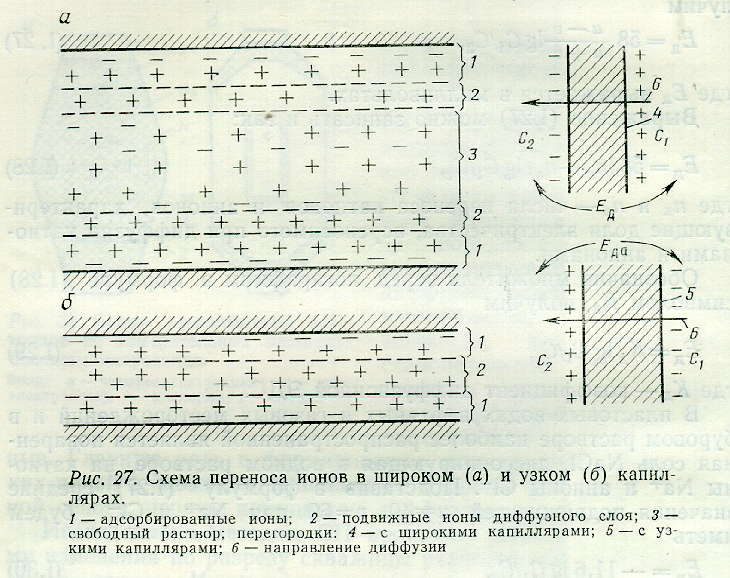

19. Схема возникновения диффузионно-адсорбционного потенциала в песчаном пласте
Схема возникновения диффузионно-адсорбционного потенциала в пласте
Токи ПС диффузионного-адсорбционного происхождения возникают в скважинах при наличии двух предпосылок:
1) присутствии контакта различных по литологическим особенностям (глинистости) пород;
2) разница в минерализации пластовой воды и бурового раствора.
Схема возникновения диффузионно-адсорбционного потенциала в скважине
20. Схема возникновения диффузионно-адсорбционного потенциала в глинистом пласте Наблюдается положит. Потенциал.
диффузионно-адсорбционный потенциал (на границе растворов разной концентрации) – Uда
На контакте двух разных растворов возникает э.д.с, называемая диффузионным потенциалом и определяемая формулой Нернста
где U и V – подвижности катионов (+) и анионов (-); Т –температура по Кельвину; R –газовая постоянная; F – число Фарадея; h – валентность ионов; С1 и С2 – концентрации, соответственно, более и менее концентрированного растворов;
Ксп – коэффициент диффузионного потенциала контакта растворов; ρ1 и ρ2 – удельные сопротивления растворов.
СХЕМА ВОЗНИКНОВЕНИЯ ДИФФУЗИОННО-АДСОРБЦИОННОГО ПОТЕНЦИАЛА В ПЛАСТЕ
