10. Правила определения типов отсчетов и снятия их с диаграмм бэз.

Методика БЭЗ закладывается в изменении 𝝆к с помощью нескольких градиент-зондов, чем больше длина зонда, тем больше радиус его исследования. Размеры и типы зондов зависят от характера изучаемого заряда. ТИПЫ ОТСЧЕТОВ: Если h/dc < 16, то максимальный, Если 25>h/dc >16, то оптимальный, Если h/dc > 25, то средний.

11. Типы кривых зондирования (бэз).

1- двухслойные(а- сопротивление пласта выше сопротивления бурового раствора; б- сопротивление пласта ниже сопротивления бурового раствора )

2- трехслойная при проникновении фильтрата бур.раствора, снижающая сопротивление пласта.

3- трехслойная при проникновении фильтрата бур.раствора, повышающего сопротивление пласта.

4- в пласте высокого удельного сопротивления ограниченной мощности.

5- крест кривой.

12. Ограничения применения метода бэз по скважинным и пластовым условиям.

1. Необсаженные скважины

2. Буровой РВО

3. Вертикальные скважины

4. Не для резко неоднородных пачек пластов

5. Не для пластов очень высокого У.Э.С.

6. Не для очень низких значений ρ_с

13. Характеристика диаграмм обычных микрозондов, решаемые задачи.

Хар-ка:

1. Если породы прочные, то диаграммы микрозондов изрезаны;

2. Если глинистые породы, то МГЗ и МПЗ примернро одинаковы;

3. Еслипорода- коллектор, то показания МПЗ больше показаний МГЗ.

Задачи микрозондирования:

1. Определение границ тонких пластов неразрушаемых пород. Определяются по точкам перегиба.

2. Регистрация каверн.

3. Выделение пластов-коллекторов.

14. Измерение семиэлектродным фокусированным зондом. Диаграмма бк.

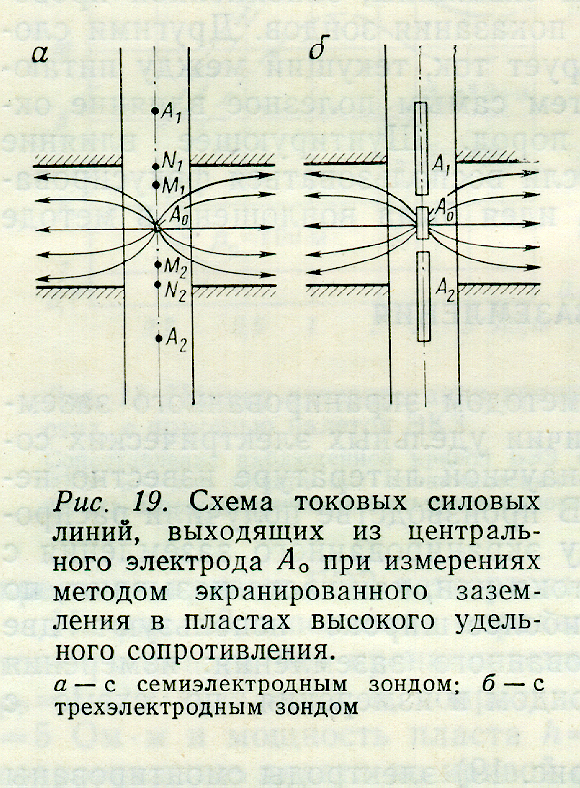

В семиэлектродном зонде электроды изолированы (смонтированы на гибком кабеле или на изолированной трубе). Имеются 3 однополярных токоэлектрода А1, А0, А2 и 2 пары измерительных (управляющих) NM1, NM2. Через электроды А1, А0,А2 пропускают ток одной полярности. Сила тока, протекающего через фокусированные электроды, регулируется так, чтобы не зависимо от сопротивления горных пород и сопротивления бурового раствора обеспечить равенство потенциалов А0, А1, А2. Это условие отслеживается управляющими электродами. Условие сохранения равенства потенциалов между токовыми электродами, будет выполняться, если разность потенциалов между двумя парами измерительных электродов NM1, NM2 поддерживать равной нулю:∆U _NM1=∆U _NM2=0

Поскольку потенциалы электродов А0 иА1, А2 оказываются равными, то ток не может течь вдоль скважины, а направляется сфокусированным пучком в пласт. Измеренное значение удельного кажущегося сопротивления называется эффективным

ρк = К*(∆U/I)

К – коэффициент зонда

I – сила тока, стекающего с электрода

∆U – измеряемая разность потенциала между удаленным электродом N и управляющим электродом

параметр фокусировки q=L_общ.-L/L, где L_общ расстояние от А1 до А2, А0 – точка записи; L = О1О2, О1 – середина расстояния между одной парой электродов, О2 – между электродами другой пары.

С увеличением параметра фокусировки уменьшается влияние скважины и зоны проникновения фильтрата бурового раствора , но возрастает влияние мощности пласта на кажущиеся сопротивление.

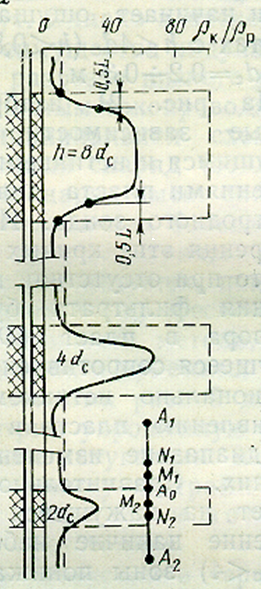

Диаграмма БК
