Размеры частиц в воде, воздухе и наиболее распространенные процессы фильтрации представлены на рисунках 2 и 3.

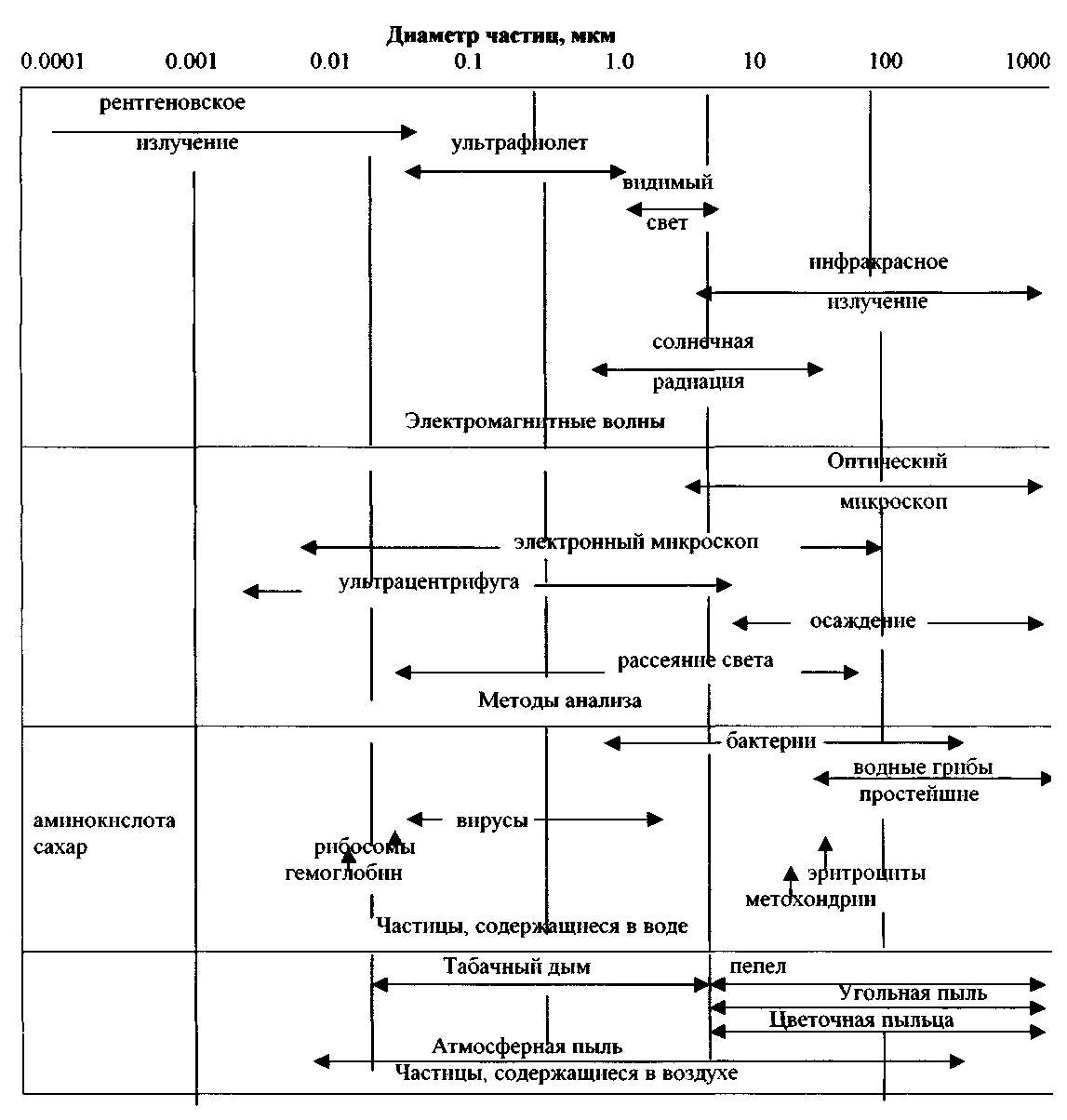

Рисунок 2 - Размеры частиц в воде, воздухе и соответствующие методы анализа

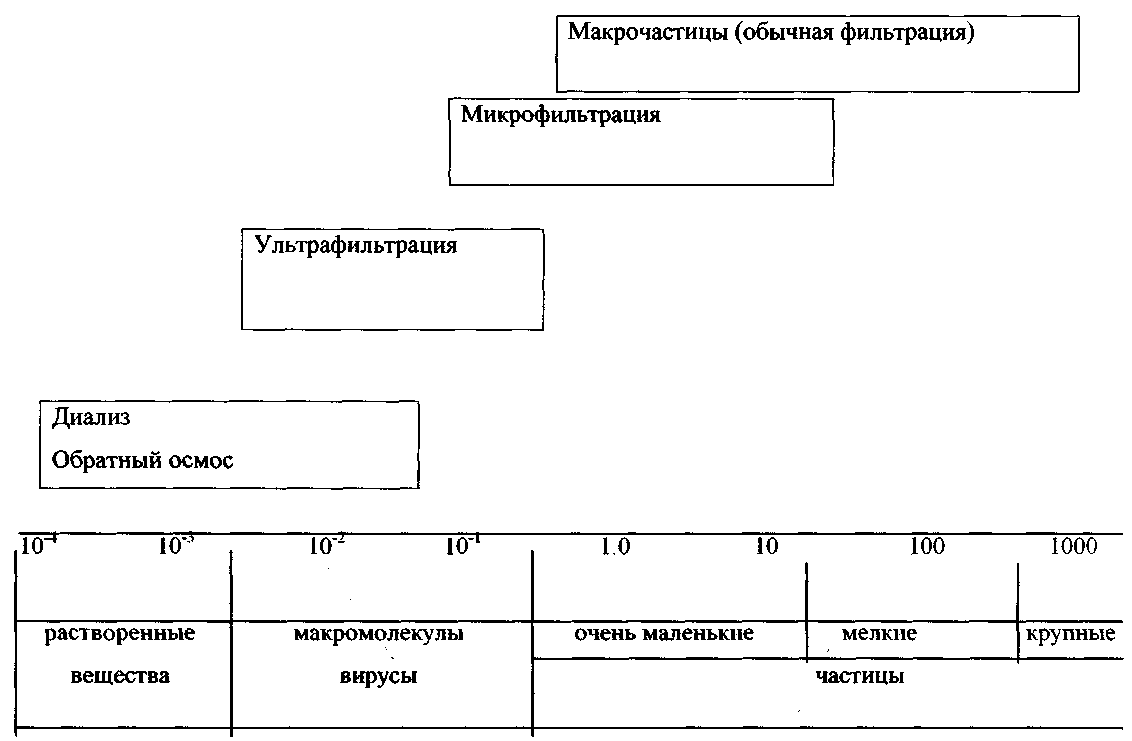

Рисунок 3 - Наиболее распространенные процессы фильтрации
Преимущества мембранных методов разделения
Таблица 1 - Преимущества мембранных методов разделения технические и потребительские
Преимущества оборудования мембранных методов разделения |
|
технические |
потребительские |
1. Модульная система «Сартокон - мини» в соответствии с требованиями может быть оснащена модулями до 5 шт. |
1. Варьируемость площади фильтрации и удобство в обращении. Для различных требований индивидуальной фильтрации в распоряжении имеется площадь фильтрации от 0,1м2 до 0,5 м2 с интервалом 0,1 м2 в зависимости от количества используемых модулей. Обращение быстрое и удобное: модули легко вставить и закрепить, проблем с герметичностью не возникает. |
2. Варьируемость типов модулей. «Сартокон - мини» может в соответствии с требованиями эксплуатироваться с модулями Ульросарт с 4 номинальными отсечками по молекулярной массе 5000, 10000, 20000 и 100000 Дальтон или модулями с традиционными размерами пор 0,1 мкм, 0,2 мкм и ,45 мкм. |
2. Разнообразное применение. Благодаря возможности использования модулей Ульросарт с 4 номинальными отсечками по молекулярной массе и модулей Микросарт с 3 традиционными размерами пор система «Сартокон - мини» находит широкую область применения в ультрафильтрации и микрофильтрации. |
3. Ткань в узком зазоре модулей. Создает эффект завихрения, что приводит к минимизации концентрационной поляризации. |
3. Экономичность. Благодаря ведению потока компоненты, сконцентрированные при помощи мембраны, возвращаются в исходный поток что приводит к снижению концентрационной поляризации, так что даже в случае трудно фильтруемых сред, например, вязких растворов или сывороток крови достигают высокой производительности по пермеату и общей производительности. |
4.Высокая производительность. При низком давлении система уже при низких рабочих давлениях и низкой рециркуляции достигает высокой производительности по пермеату. |
4. Щадящее обращение с продуктом. Конструкция системы «Сартокон - мини» позволяет проводить щадящую фильтрацию продукта. Так при помощи данной системы можно концентрировать, например, вирусы, протеины, энзимы, бактерии, клетки животных без обычно имеющих место эффектов денатурирования. |
Продолжение таблицы 1
5. Низкий мертвый объем. Мoдули имеют мертвый обьем только 5 мм. |
5. Отсутствуют потери продукта. Низкий мертвый объем модулей сводит к минимуму потери продукта. |
6. Манометры, элементы для насадки шлангов. Поверхность система «Сартокон - мини» оснащена 2 манометрами и элементами для насадки шлангов с накидными гайками для шлангов ф 8. Поверхность прибора из инструментальной стали внутри и снаружи отполирована, внутренняя поверхность подсоединений и сверленых отверстий имеет высокий класс чистоты обработки. |
6. Простота очистки Полированная поверхность деталей упрощает проведение основательной очистки и дезинфекции системы. |
Области применения системы «Сартокон - мини»
Фильтрация - один из наиболее важных процессов лабораторных исследований в промышленности. Этот процесс можно определить как разделение системы “твердые частицы - жидкость ” пропусканием ее через перегородку из пористого, волокнистого или гранулированного материала. Мембранная фильтрация - это разновидность фильтрации, когда фильтр представляет собой тонкую перегородку с высокой степенью пористости.
Мембранная фильтрация - процесс относительно новый, получивший широкое распространение лишь после второй мировой войны.
В лабораторных исследованиях мембраны применяют в самых разных областях знаний для получения жидкостей, свободных от частиц. В микробиологии мембранные фильтры используют для выделения микроорганизмов из различных сред, с целью подсчета колоний микроорганизмов, а так же быстрого диагностирования индикаторов загрязнения и наличия патогенных микроорганизмов. В биохимии мембранные фильтры применяют в качестве пористых подложек при электрофорезе и для связывания нуклеиновых кислот при изучении гибридизации. Они широко используются в клинической практике, в том числе для установления наличия раковых клеток в ткани, цитологических исследований тканевых жидкостей, для приготовления тех или иных лекарственных средств. В аналитической практике вещества, собранные на фильтре, можно подвергнуть рентгеноструктурному анализу, эмиссионной спектроскопии, микроскопии, гравиметрии или активационному анализу. Мембраны используются во многих аналитических приборах, например в газоанализаторах на кислород, в рН - метрии и электролитическом разделении ионов. В процессе диализа и ультрафильтрации используют по существу те же мембранные фильтры, но с другими размерами пор.
Мембранные фильтры достаточно широко используются в промышленности. Одним из самых крупных их потребителей является химико-фармацевтическая промышленность. Различные отрасли промышленности (электроника, производство компьютеров, аэрокосмическая индустрия) нуждаются в сверхчистых веществах, которые нетрудно получить с помощью мембранной фильтрации. Ее так же применяют при производстве пищевых продуктов и различных напитков.
Большинство мембранных фильтров изготавливают из эфиров целлюлозы, главным образом из нитрата и ацетата целлюлозы, хотя используется большое множество и других исходных веществ, в том числе регенерированная целлюлоза, винил, акрилонитрил, поливинилхлорид, нейлон, полипропилен, поликарбонат и политетрафторэтилен (тефлон).
Мембранные фильтры имеют следующие достоинства:
они не требуют какого - то особого обращения с ними, их можно легко доставить в любое место, предполагаемого использования;
вследствие высокой пористости через них можно пропускать жидкость с большой скоростью потока;
при помощи мембранного фильтра задерживаются дисперсные частицы порядка размеров бактерий и меньше;
некоторые из них могут работать как сита, т. е. разделять частицы разных размеров.
«Сартокон - мини» система – это модульная ультра- и микрофильтрационная система, которая уже хорошо зарекомендовала себя, например, при концентрировании диафильтрации протеинов, при выращивании и промывке клеточных культур, при концентрировании вакцин, при выделении пирогенов из растворов низкомолекулярных веществ, при осветляющей фильтрации биологических растворов, а также при разделении водомасляных эмульсий.
Таблица 2 - Типичные области применения системы «Сартакон-мини»
Вещество/продукт |
Цель фильтрации |
Ориентировочный тип модуля |
клеточные культуры
|
выращивание и промывка |
модуль Microsart, размер пор 0.45 мкм.
|
труднофильтруемые жидкости продукты ферментации
сыворотка крови
вирусы
пигменты бактериофаги
иммуноглобулины высокомолекулярные вещества водо-масленные эмульсии биологические препараты пирогенны протеины и энзимы
сыворотка крови протеины пептиды |
осветляющая фильтрация осветляющая фильтрация
концентрирование
осветляющая фильтрация
концентрирование концентрирование
концентрирование высокая очистка
фракционирование фракционирование
разделение диафильтрация отделение концентрирование высокая очистка
диафильтрация диафильтрация концентрирование |
модуль Microsart, размер пор 0.2 мкм.
модуль Microsart, размер пор 0.1 мкм.
модуль Ultrasart, 1000.000 – номинальная отсечка по молекулярной массе.
20.000 – ном. отсечка по молекулярной массе. модуль Ultrasart 10.000 – номинальная отсечка по молекулярной массе. модуль Ultrasart 5.000 – номинальная отсечка по молекулярной массе.
|
