Метео. Лабораторная работа № 3
Тема: Измерение и отображение суточного хода атмосферного давления и относительной влажности воздуха
Цель: научиться отображению результатов измерений суточного хода атмосферного давления и влажности воздуха
Задачи: 1. Изучение оборудования для фиксации атмосферного давления.
2. Изучение правил измерения и фиксации значений атмосферного давления.
3. Создание суточных графиков и графика хода атмосферного давления за период наблюдений (недельный график).
4. Изучение оборудования для фиксации относительной влажности воздуха.
5. Изучение правил измерения и фиксации значений относительной влажности воздуха.
6. Создание суточных графиков и графика хода относительной влажности воздуха за период наблюдений (недельный график).
1. Оборудование для фиксации атмосферного давления
О
существите
поиск информации обо всех видах приборов
для измерения атмосферного давления,
используемых на метеоплощадках. Приведите
информацию о приборах, особенностях
работы с ними, единицах измерения и
фотографии каждого прибора.
Ртутный барометр — жидкостной барометр, в котором атмосферное давление измеряется по высоте столба ртути в запаянной сверху трубке, опущенной открытым концом в сосуд с ртутью. Ртутные барометры — наиболее точные приборы, ими оборудованы метеорологические станции, по ним проверяется работа других видов барометров.

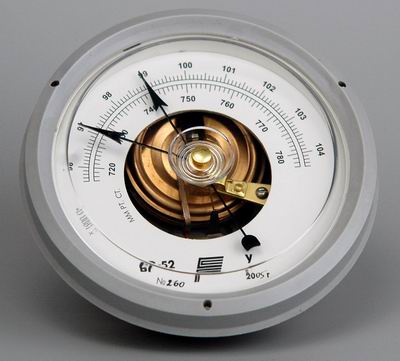

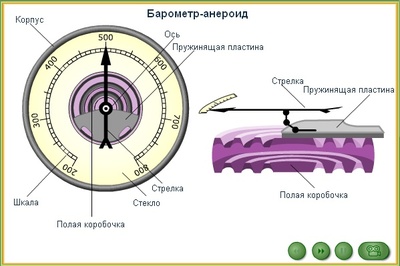

Б
арометр
анероид
—
прибор для измерения атмосферного
давления,
тип барометра,
действующий без помощи жидкости. Приёмной
частью анероида
служит цилиндрическая металлическая коробка
с концентрически-гофрированными (для
большей подвижности центра) основаниями,
внутри которой создано разрежение. При
повышении атмосферного давления коробка
сжимается и тянет прикрепленную к
ней пружину;
при понижении давления коробка
раздувается, толкая пружину. Перемещение
конца пружины через систему рычагов передаётся
на стрелку, перемещающуюся по шкале.
В последних конструкциях вместо пружины
применяют более упругие коробки.
Барометр-анероид — один из основных
приборов, используемый метеорологами для
составления прогнозов погоды на
ближайшие дни, так как её изменение
зависит от изменения атмосферного
давления.

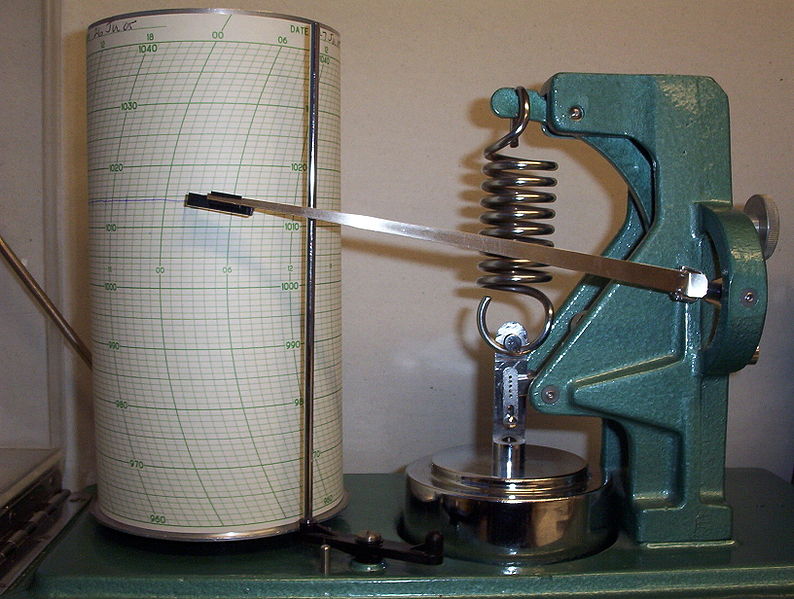

Б
арограф
—
самопишущий прибор для непрерывной
записи значений атмосферного
давления. Применяется на метеорологических
станциях, а также на самолётах и аэростатах для
регистрации высоты (по изменению
давления).
В зависимости от принципа действия приёмной части барографы разделяют на анероидные барографы и ртутные — весовые и поплавковые. Распространены на практике анероидные барографы, приёмная часть которых состоит из нескольких анероидных коробок, скрепленных вместе. При изменении атмосферного давления коробки сжимаются или растягиваются, в результате чего их крышка перемещается вверх или вниз. Это перемещение передаётся перу, которое чертит кривую на разграфленной ленте. 1 мм записи по вертикали соответствует около 1 мбар (1 мбар=100 н/м2). По времени полного оборота барабана барографы подразделяются на суточные и недельные. Работа барографа контролируется сравнением его с ртутным барометром.
Портативная метеостанция — совокупность различных приборов для метеорологических измерений (наблюдения за погодой). Различают аналоговые и цифровые метеорологические станции. В узком смысле метеостанция - учреждение, проводящее метеорологические наблюдения. Основным официальным метеостанциям мира присвоены синоптические индексы. В России большинство метеостанций находятся в ведении Росгидромета.
О
сновные
возможности:
Измерение температуры воздуха / воды / снега
Расчет температуры охлаждения ветром
Расчет температуры точки росы
Измерение относительной влажности воздуха
Расчет индекса теплового воздействия
Измерение текущей скорости ветра
Измерение максимальной и средней скорости ветра
