9.2. Определение деформационных характеристик грунтов,

входящих в сжимаемую толщу.

Деформационные характеристики каждого слоя грунта в составе сжимаемой толщи (E₀, m_v) определяются по данным, приведенным в задании на курсовой проект, путем построения соответственно компрессионной кривой или графика зависимости осадки штампа от давления на него.

В соответствии с /7/, «...значения модулей деформации по компрессионным испытаниям получаются для всех грунтов (за исключением сильносжимаемых) заниженными, поэтому они могут использоваться для сравнительной оценки сжимаемости грунтов площадки или для оценки неоднородности по сжимаемости. При расчетах осадки эти данные следует корректировать на основе сопоставительных испытаний того же грунта в

а) Песок средней крупности.

б) Суглинок тугопластичный.

полевых условиях штампом. Для четвертичных супесей, суглинков и глин можно принимать корректирующие коэффициенты m (табл. 1.16), при этом значения E_OEd необходимо определять в интервале давлений 100 - 200 кПа».

Таблица 7.

Коэффициенты m для аллювиальных, делювиальных,

озерных и озерно-аллювиальных четвертичных грунтов

при показателе текучести I_L < 0,75

Грунт	Значение m при коэффициенте пористости е
	0,45	0,55	0,65	0,75	0,85	0,95	1,05
Супесь Суглинок Глина	4,0 5,0 -	4,0 5,0 -	3,5 4,5 6,0	3,0 4,0 6,0	2,0 3,0 5,5	- 2,5 5,0	- 2,0 4,5

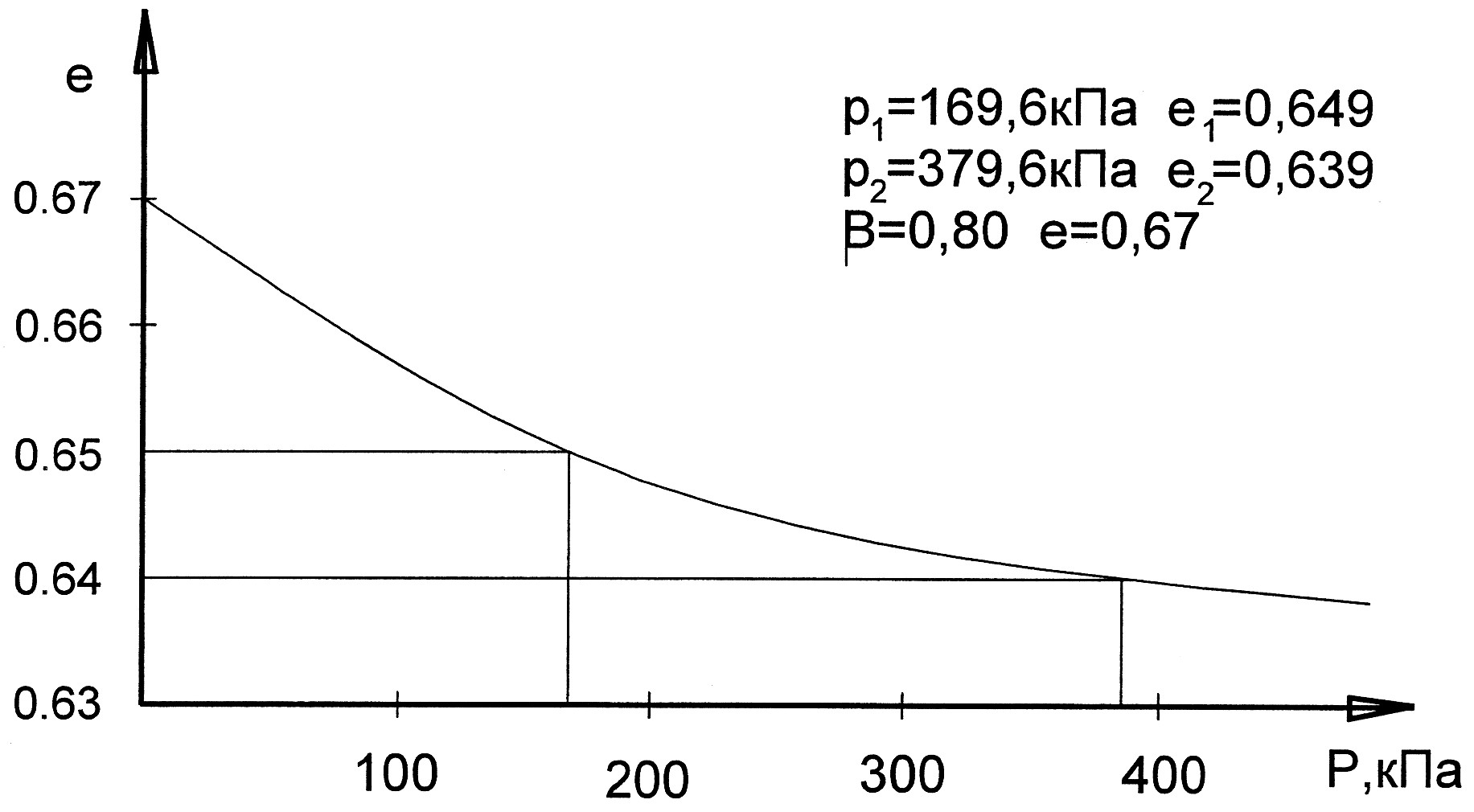

Для песка средней крупности (скважина № 2 глубина 9,0 м) по имеющимся данным строится компрессионная кривая e=f(p) и определяются соответственно природное p₁ и полное р₂ (сумма природного и осадочного) давления в его средней части (рис.13). Тогда p₁ =169,6 кПа, р₂= 169,6 + 210 = 379,6 кПа. Значения p₁ и р₂ наносятся на ось давлений диаграммы рис.14а и по графику определяются соответствующие значения коэффициентов пористости e₁ = 0,649, е₂ = 0,639.

Тогда коэффициент сжимаемости

,

коэффициент относительной сжимаемости

,

модуль деформации грунта

,

здесь е₀ - коэффициент пористости грунта при давлении, равном 0, е₀ = 0,67;

β- корректирующий коэффициент, β=0,80.

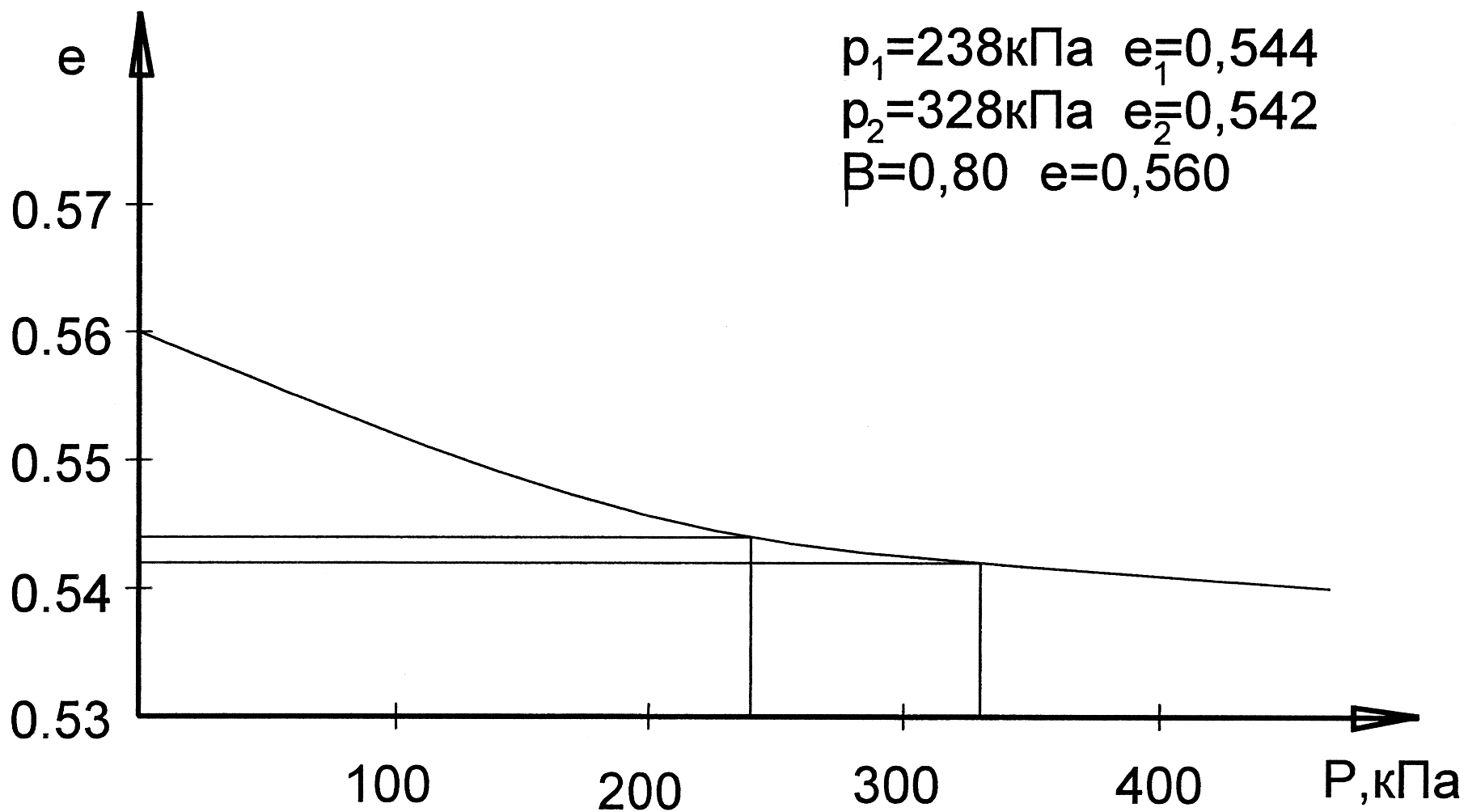

Для суглинка тугопластичного (скважина № 2 глубина 12,0 м) компрессионная кривая построена по соответствующим данным задания на рис. 146. В средней части слоя суглинка, мощностью 2,7 м (рис.13) р₁=238кПа, р₂=328кПа, по компрессионной кривой e₁ = 0,544, е₂ = 0,542, е₀ = 0,56.

Тогда

Определение деформационных характеристик грунтов в составе сжимающей толщи, подвергнутых штамповым испытаниям, производится следующим образом. Строится график зависимости осадки штампа S от действия приложенного к нему давления р. Вычисляется природное p₁ и полное р₂ давления в середине слоя грунта. Величины p₁ и р₂ откладываются на оси давлений графика и по построенной кривой находятся соответствующие значения осадок S₁ и S₂. Далее, определяется модуль общей деформации грунта в интервале давлений от p₁, до р₂ по формуле Шлейхера, как

,

где р = р₂ – p₁, кН;

S = S₂ – S₁, м;

b - ширина прямоугольного или диаметр круглого штампа, м, определяется по заданию;

v - коэффициент Пуассона, для песков и супесей - v = 0,30, суглинков и глин - v= 0,35, глин - v = 0,42;

 - коэффициент формы подошвы и жесткости штампа,  = 0,8 для круглого штампа,  = 0,88 - квадратного,  = 1,22 - прямоугольного. Коэффициент относительной сжимаемости определяется как

.
