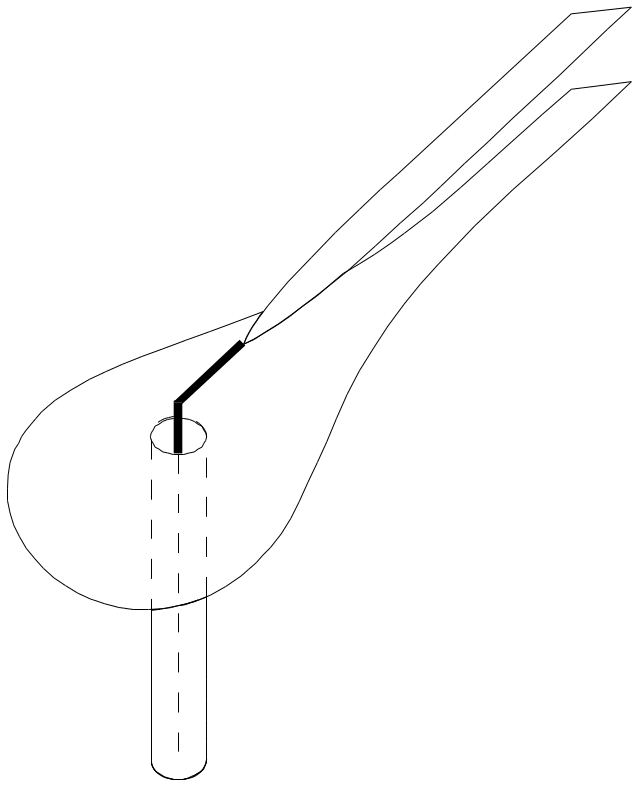

Симметрирующие устройства на основе плавных переходов
В
этом устройстве экранирующий диск
делается длиной
и больше и практически полностью
устраняет затекание тока на внешнюю
часть экрана, а плавный переход улучшает
согласование с двухпроводной линией.

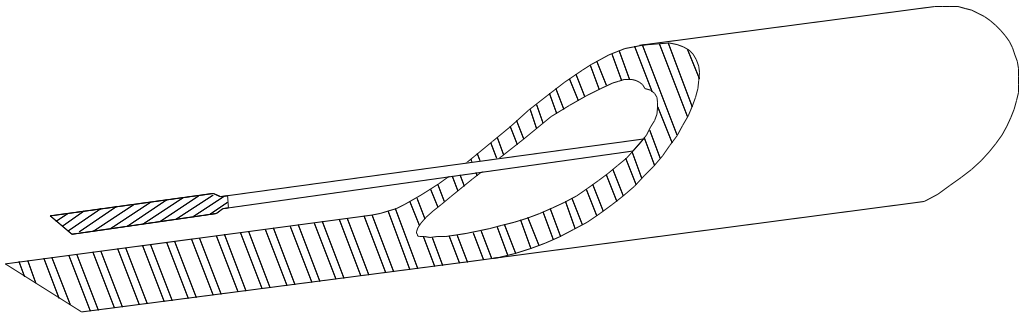

Другой вариант – за счет косого среза. Установлено, что если длина среза составляет длину волны и более, то затекания токов на наружную поверхность кабеля практически не наблюдается.
И
в первом и во втором устройстве
отношение
выбирается
максимальным во всем используемом
диапазоне.
На таких же принципах можно получить достаточно много конструкций и преимущества этих устройств перед всеми другими – широкая полоса пропускания, в пределах которой сохраняется согласование и симметрирование. Недостаток – большие размеры.
Коммутационные устройства свч на полупроводниковых диодах
К
оммутационные
п/п диоды СВЧ- двухполюсники с комплексными
входными сопротивлениями, изменяемыми
НЧ сигналом. Рабочие характеристики
изменяются скачком из одного крайнего
состояния в другое.

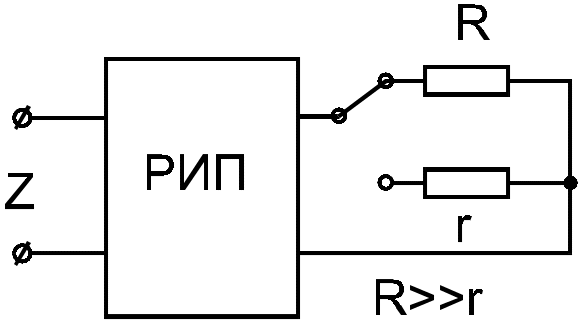

РЧП - реактивный четырехполюсник.
Эффективность
управления СВЧ сигналом определяется
отношением - "качеством"
.
В роли коммутационных диодов используют p-i-n диоды, p-n диоды и варакторные диоды.
i - высокоомная область (с соответственной проводимостью) называется базой диода.
При запирающем или нулевом управляющем напряжении диффузии в область i нет - сопротивление велико. При подаче положительного напряжения заряды протекают в i – область, которая превращается в проводник (чтобы поддержать низкое сопротивление подаётся - ток смещения 10 - 500 мА - компенсирует рекомбинацию).
З
апасенный
объемный заряд в i области позволяет
пропускать СВЧ токи с амплитудой в сотни
ампер.

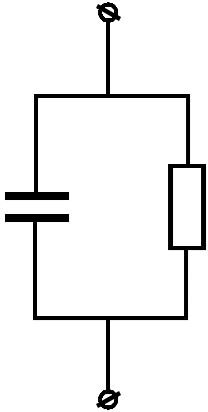

Эквивалентная схема - параллельное соединение C и R, C - емкость базы.
На частотах СМВ для оценки качества p-i-n перехода используют две характеристики:
Сопротивление в прямом направлении - единицы Ом.
Ёмкость перехода - доли микрофарад.
Скорость
переключения мощности может достигать
0,1
10мкс.
Переключаемая мощность 100кВт в импульсе
(для непрерывного сигнала - 1кВт).
Диод p-n в НЧ режиме работает как обычный.
С
хема
замещения:
Открытое
состояние поддерживают напряжением
+1В,
запирающее напряжение 5
10В.
Качество
.
Мощность - доли Ватта. Высокая скорость
переключения
.
Дополнительный недостаток p-n диода - необходимость компенсации ёмкости перехода.
Варакторные диоды - диоды с p-n переходом, рассчитанные на режим работы с закрытым переходом - суть работы: изменение ёмкости перехода при изменении управляющего напряжения.
Эквивалентная
схема:
Качество
определяют формулой:
.
Коммутируемая мощность - доли Ватт, скорость как у p-n диода.
На СВЧ диодах реализуют:
1. выключатели;
2. коммутаторы;
3. фазовращатели;
4. аттенюаторы.
Свч выключатели на коммутационных диодах
СВЧ выключатель - управляемый четырехполюсник, обеспечивающий либо пропускание сигнала с минимальным ослаблением и отражением, либо запирание за счет:
отражения сигнала
поглощения (во 2-м случае режим согласования сохраняется и при запирании.)
На одном коммутационном диоде можно выполнить только отражательный выключатель.
Р
ежим
пропускания в схемах при
.
Рисунки а и б соответственно:
a) б)
Максимальная
средняя мощность в таком коммутаторе:
.
-
максимальная допустимая мощность потерь
на диоде. На прямоугольном волноводе

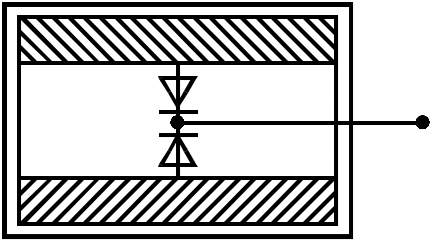

схема выключателя часто имеет вид двух
диодов включенных в диафрагму навстречу
друг другу.
Е
сли
использовать в выключателе несколько
диодов, можно улучшить соотношение
между ослаблениями открытого и закрытого
состояния, повысить уровень допустимой
мощности, получить режим согласования
закрытого выключателя.

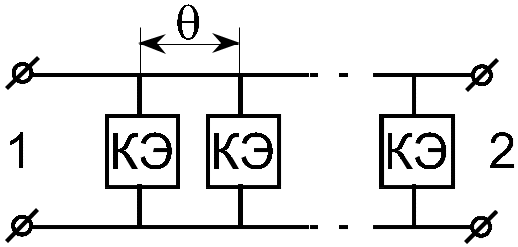

Лестничная схема позволяет повысить мощность.
Если
,
то эта схема эквивалентна параллельному
включению в одной точке нескольких
диодов.
В мостовой схеме вход и выход - взаимно развязанные плечи 3дБ ответвителя.

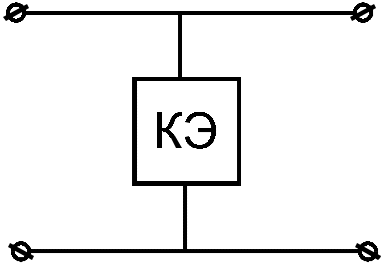

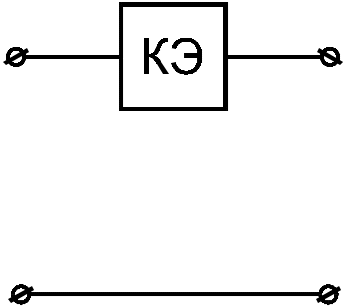

КЭ – коммутационный элемент.
Два
других плеча нагружены на идентичные
КЭ (
соединенные
параллельно), за счет которых обеспечивается
согласование. Когда КЭ - заперты (т.е.
R=
)
- энергия поглощается.
Если открыть КЭ, то их сопротивление закоротит выходы и отраженная энергия поступит во второе плечо.
Недостаток - малая мощность (при запирании она выделяется на КЭ и ).
