Поляризационные устройства
Используют для преобразования волн с линейной поляризацией в эллиптически поляризованные и наоборот.
Поляризационные устройства бывают механические и электрические.
Электрические ПУ строят на основе ферритов, используется эффект Коттона - Муттона
Но
можно за счет преобразования волны
в
волну типа
или
со сдвигом фаз между
и
на
.
Этот сдвиг можно обеспечить с помощью любого из выше перечисленных устройств.
Симметрирующие устройства (в дальнейшем су)
П
роблема

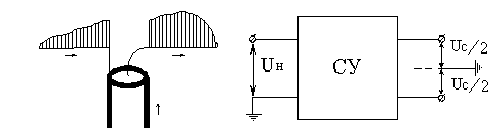

возникает, если надо подключить устройство
с симметричным входом к устройствам с
несимметричным выходом или наоборот.
В основном это относится к устройствам с волной Т-типа. (несимметричная может возникнуть, если поблизости от линии несимметрично расположены объекты ). Общее свойство СУ - обеспечение на выходных клеммах равных и противофазных напряжений по отношению к экрану.
Конструкции симметрирующих устройств
1
.
С сосредоточенными параметрами
реактивностями (используется от длинных
до дециметровых волн). Простейшее

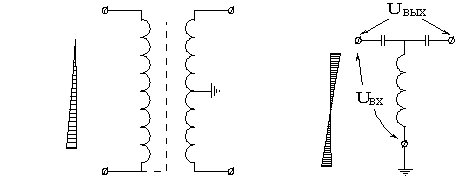

устройство такого типа - трансформатор
(экран нужен для удаления непосредственной
ёмкостной связи).
для
Т-схемы, если
,
то
,
то есть отношение входного сопротивления
трансформатора к выходному 4:1.

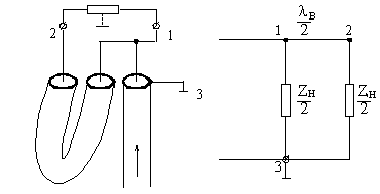

2. Из отрезков коаксиальных линий (U образное колено).
Ц
ентральный
провод подключается к одной клемме
симметричного устройства, а ко второй
клемме через отрезок коаксиального
кабеля длиной
.
Напряжение на клеммах 1 и 2 по отношению
к экрану в противофазе и практически
равны по амплитуде (потери в кабеле
почти отсутствуют), при этом входное
сопротивление:
,
(полуволновой отрезок не трансформирует
сопротивлений). Это полезно, если надо
соединить кабель 75 Ом и антенну 300 Ом.
U колено –
узкополосное устройство.
3.

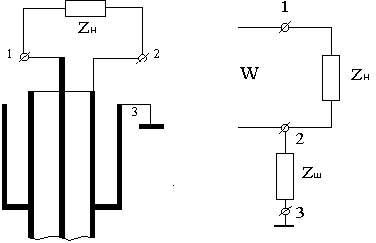

Симметрирующее устройство
запирающего типа «четвертьволновой
стакан».
Стакан и наружная оболочка образуют замкнутую на конце коаксиальную линию.
Если
,
то входное сопротивление 2-3 очень велико
то токи не затекают на поверхность
внешней оболочки и токи через клеммы 1
и 2-одинаковы:
.
быстро
меняется с изменением частоты, т.е.
узкополосное устройство. Иногда
можно использовать для компенсации
реактивного сопротивления нагрузки.
4
.
Можно
использовать в МВ и АМВ
симметрирующие
приставки.
Длины
полуколец совершенно равны. Ток с
внутренней стороны экрана
в точке 1 разветвляется на ток идущий
в нагрузку
и ток на внешней оболочке кабеля
.
Ток во внутренней жиле
складывается из тока
и тока
с внешней оболочки:
.
Токи
в КЛ в центральной жиле и на внутренней
поверхности кабеля всегда равны:
.
-
равны благодаря симметрии кольца.
Следовательно:
независимо от частоты. Входное
сопротивление в точках 1-2 (если не считать
потерь) почти чисто реактивное и меняется
с изменением
.
Если длина полукольца
то входное сопротивление приставки
очень велико и не равно z,
т.е. не влияет на
.

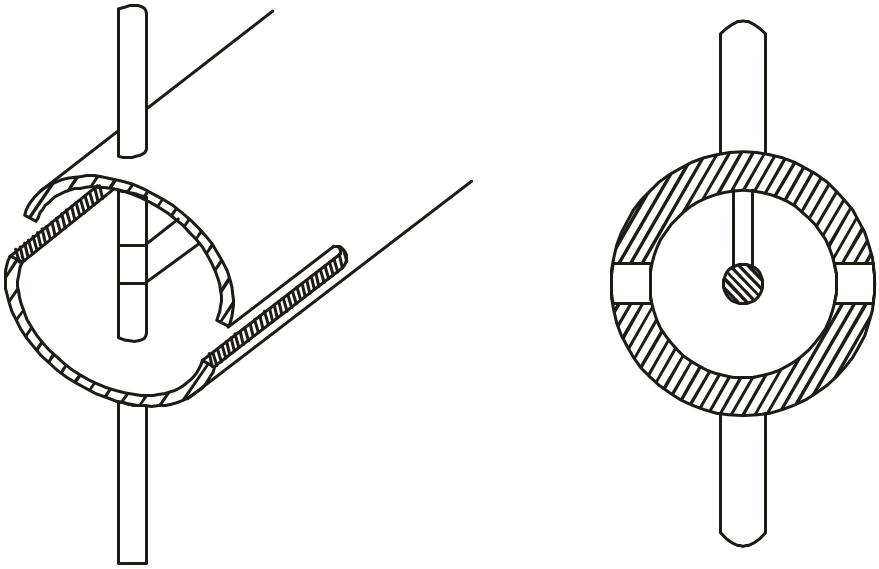

Щелевые симметрирующие устройства
П
рименяют
на СМВ и ДМВ длина щели
.
Пайка
Продольные щели возбуждаются, т.к. нет поперечных токов. Для возбуждения центральную жилу соединяют с оболочкой, тогда возбуждается волна , эта волна за пределами критического режима и быстро затухает, но если щель прорезана симметрично, то напряжения в щелях синфазны, т.е. образуется двухпроводная линия. Чтобы не излучала сама щель и открытый конец можно снаружи сделать дополнительный экран. Свойства у этого устройства близки к свойствам симметрирующей приставки.
