Распространение эмв в линиях конечной длины
Обрыв линии передачи, подключение нагрузки и т. п. – эквивалентно изменению граничных условий.
На конце линии образуется новая структура поля отвечающая новым граничным условиям. Это изменение трактуют как появление в линии, кроме основной (падающей) волны, волны, распространяющейся от конца к началу (отраженной), причем, если линия работает в одномодовом режиме, то структура отраженной волны не отличается от падающей.
Коэффициент
отражения в любом сечении линии:
.
Наличие отраженной волны приводит к изменению входного сопротивления отрезка линии.
Рассмотрим несколько частных случаев:
1. ХОЛОСТОЙ ХОД Zн= (режим стоячих волн).
Вместо интегральных характеристик U и I будем использовать более универсальные – дифференциальные характеристики E и H.
Чтобы не учитывать высшие типы волн, следует рассматривать поле в линии на расстоянии нескольких длин волн в линии.
λ/2
E
iXвх
Н
.
КОРОТКОЕ ЗАМЫКАНИЕ Zн=0 (сдвиг кривых для E и H на /4).
3. ПРОИЗВОЛЬНАЯ РЕАКТИВНАЯ НАГРУЗКА.
При реактивной нагрузке, активная мощность в ней выделяется и модуль /R/=1.
Задачу
проще всего решать заменяя сосредоточенную
L
или C
на отрезок линии, т.е:
,
(замена
на отрезок с ХХ) ctg
hl=-XL/Zв
, тогда
и т.п.
4.ЧИСТО АКТИВНАЯ НАГРУЗКА (Zн=Rн).
Возможны два случая активной нагрузки:
1. Rн>Zв, Rн2<Rн1, КБВ=Zв/Rн.
2. Rн<Zв, КБВ=Rн/Zв.
Rн1
Rн2
Еmax
Emin
В обоих случаях режим работы линии – смешанный.
Амплитуда отраженной волны меньше падающей (часть энергии потребляется нагрузкой).
5. СОГЛАСОВАННЫЙ РЕЖИМ (Rн=Zв).
КБВ=1,
R=0,
.
При этом отношение Е к Н в любом сечении
– постоянно.
Фаза меняется по линейному закону.
Режим наиболее желательный (бегущая волна), Zвх не зависит от частоты и Zвх=Zв.
Теоретически полное согласование возможно, но на практике обычно КБВ0,90,95 и, следовательно, входное сопротивление – комплексная величина.

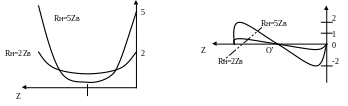

Rвх/Zв
i(Xвх/Zв)
λ/4
Как видно из графиков Хвх везде конечна, а вблизи с /4 почти совпадает с графиком для линии в режиме ХХ – можно использовать для приближенных расчетов.
Активная составляющая при своем изменении обязательно проходит через точку Rвх=Zв , но при этом Хвх0.
Если
начало координат сместить в точку 0,
то это будут зависимости для
,
.
6. КОМПЛЕКСНАЯ НАГРУЗКА.
В этом случае, как и в предыдущем имеет место режим смешанных волн, отличие в дополнительном фазовом сдвиге на нагрузке.
КБВ
рассчитывают по формуле:
,
где
.
А
расстояние от нагрузки до ближайшего
максимума равно l
(и можно использовать прежние формулы
с учетом z+l):
.
7. ЛИНИЯ С ПОТЕРЯМИ.
Не вдаваясь в подробности отметим, что за счет потерь амплитуда должна уменьшаться при удалении от генератора, например при холостом ходу:
Е
/2
