10. Основные факторы. Влияющие на точность получения геометрических размеров.

Обеспечение заданной точности детали основное требование к технологическому процессу. Под точностью обработки понимают степень соответствия изготовленной детали требованиям чертежа и технических условий. Точность детали слагается из точности выполнения размеров, формы, относительного положения поверхностей детали и шероховатости поверхностей. Под точностью формы поверхности понимают степень соответствия ее размеров в осевом и поперечном сечениях геометрической форме.При разработке технологического процесса изготовления детали для обеспечения требуемой точности обработки приходится учитывать причины, вызывающие погрешности обработки. Основными причинами погрешностей обработки на токарных станках являются: недостаточная точность и жесткость станка; неточность изготовления и недостаточная жесткость режущего и вспомогательного инструмента; погрешности установки заготовки на станке и ее деформация при зажиме или под действием усилий резания и нагрева, погрешности в процессе измерения и др.

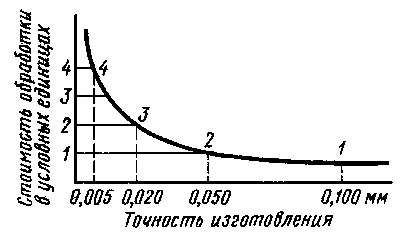

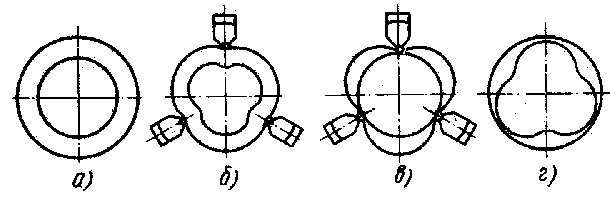

На рисунке ниже: а) - загатовка до установки на станке, б) - после закрепления в трехкулачковом патроне, в) - после обработки и г) - после снятия со станка.

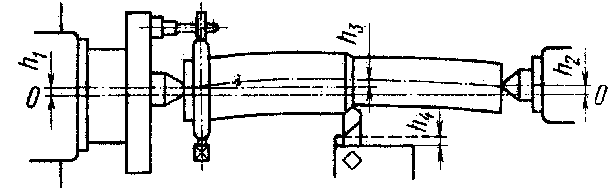

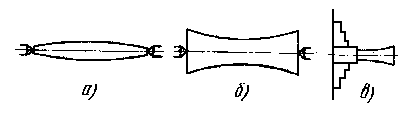

В процессе обработки система СПИД (станок - приспособление - инструмент - деталь) станка деформируется под действием сил резания. Например, передний центр может сместиться относительно оси 0 0 ненагруженного станка на величину h1 (смотри рисунок выше), а задний - на величину h2. Деталь при этом прогнется на величину h3, а суппорт с резцом сместится на величину h4. Эти деформации на практике могут проявляться как совместно, так и в отдельности и в результате могут привести к отклонениям формы делали от цилиндричной (рисунок слева). Для выполнения точностных требований, предъявляемых к готовой детали, последовательность технологических операций назначают, исходя из следующих соображений. 1. Сначала производят черновую обработку заготовки, при которой удаляются наибольшие слои металла. Это позволяет выявить дефекты заготовки и снять с нее внутренние напряжения, вызывающие деформации. Все операции черновой обработки требуют значительных сил резания, значительно влияющих на точность окончательно обработанной поверхности; поэтому их следует выполнять до операций чистовой обработки. 2. Обработку поверхностей, на которых возможные дефекты заготовок недопустимы, следует выполнять в начале технологического процесса при выполнении черновых операций. 3. Следует в первую очередь обрабатывать поверхности, при удалении припуска с которых в наименьшей степени снижается жесткость з аготовки. 4. Чистовые операции надо выполнять в конце обработки, так как при этом уменьшается возможность повреждения уже обработанных поверхностей. 5. Поверхности детали, связанные между собой точным относительным расположением, необходимо обрабатывать с одной установки и в одной рабочей позиции. При обработке штучных заготовок необходимая точность размеров достигается снятием припуска при последовательных проходах. Перед каждым проходом обрабатываемую поверхность детали измеряют и определяют величину припуска, а затем назначают величину подачи инструмента. Так повторяют до тех пор, пока фактический размер обрабатываемой поверхности не войдет в пределы допуска на размер по чертежу. При обработке партии деталей описанным методом обрабатывают только первую деталь, а затем фиксируют взаимное положение механизмов станка и производят обработку остальных деталей партии. Чем выше требования к точности детали, тем выше требования к металлорежущему станку, режущему и вспомогательному инструменту, точности измерения, квалификации рабочего и т. д., т. е. получение более высокой точности обработки требует более высоких затрат времени и труда. Поэтому различают экономическую и достижимую точность обработки. Экономическая точность обработки - понятие условное, определяющее возможность выбора способа обработки деталей с необходимой точностью при минимальных затратах времени и труда. На рисунке справа приведена зависимость стоимости обработки детали от точности ее изготовления. Достижимая точность - максимальная точность, которая может быть достигнута при обработке детали рабочим высокой квалификации в условиях производства, предназначенных для обработки деталей с заданной точностью. Сравнением экономической и достижимой точности определяют совершенство технологического процесса обработки детали.
