Курсовая работа По дисциплине: «Электромагнитные переходные процессы в электроэнергетических системах» Расчет режимов короткого замыкания в электроэнергетической системе

Исходные данные для расчетов:

Шины эквивалентирования	Заря, Вичуга, Костр. ГРЭС, Кинешма-220
Схема подключения
Элементы, учитываемые в явном виде	ВЛ: Заря-Вичуга, Заря, Вичуга-Костр. ГРЭС, Заря, Вичуга-Кинешма-220
Участок ВЛ со взаимоиндукцией	Вичуга-Костр. ГРЭС, Заря, Вичуга-Кинешма-220
Замкн. на землю фазы при КЗ в т. К₂	ВС
Параметры синхронного генератора:
S_ном, МВА	40
Х_d”, о.е.	0,143
Х₂, о.е.	0,174
Т_а, с	0,126
Р_о, МВт	24
Q_о, Мвар	18
U_о, кВ	6,15
Параметры линейного реактора:
I_ном, кА	1
Х_р, Ом	0,28
Р_Н, кВт	5,2
Параметры трансформатора:
S_ном, МВА	40
U_ср нн, кВ	6,3
Количество двигателей	4
Параметры асинхронного двигателя:
S_ном, МВА	1,73
I_п/I_ном	4
Т_р, с	0,044
Т_а, с	0,035
Р_о, МВт	1,25
Q_о, Мвар	1,06
Параметры ВЛ:
Х₁, Ом	0.4
Х_0-I, Ом	3.5Х₁
Х_0I-II, Ом	2Х₁
U_б, кВ (для раздела 1)	6,3
U_б, кВ (для раздела 2)	231

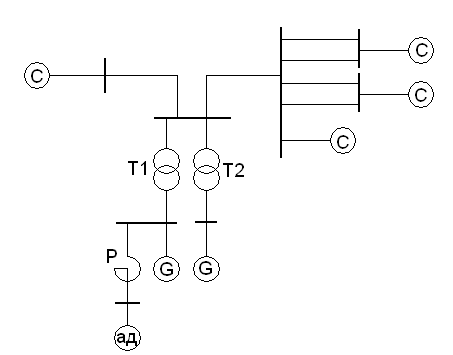

Схема исследуемой сети

Расчет начальной стадии переходного процесса при трехфазном кз на шинах низшего напряжения электростанции(к1)

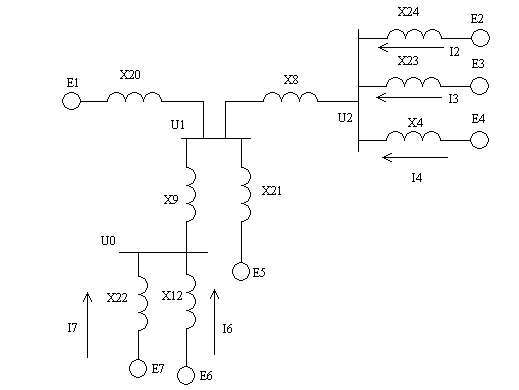

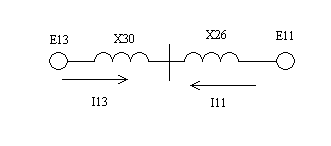

1. Составление схемы замещения электроэнергетической системы с учетом эквивалентирования заданных участков системы
