Каскадная защита и молниеотводы.

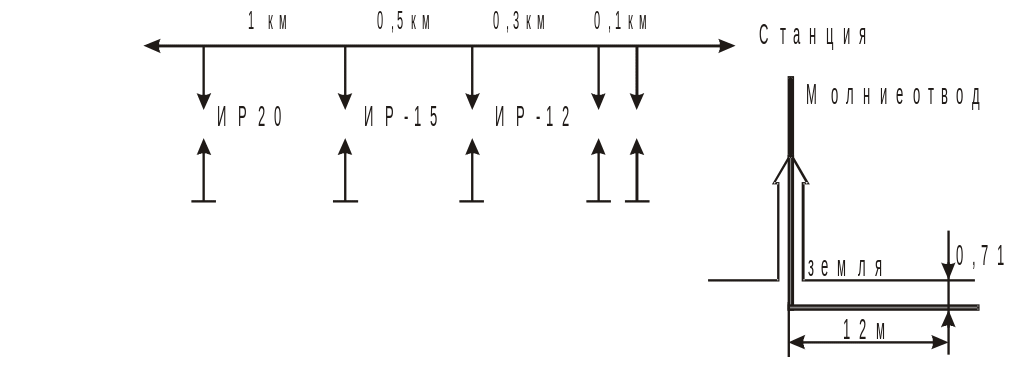

Один разрядник не полностью защищает аппаратуру от больших внешних напряжений. Поэтому в целях снижения величин опасных напряжений применяют дополнительную так называемую каскадную защиту. Каскадно в ЛС ставить через определенное расстояние ставить искровые разрядники ИР-7, ИР-10.

Защита кабельных линий от грозы

Защитная способность кабелей связи от воздействия грозы, т.е. их грозостойкость, характеризуется параметром добротности:

Q=U/R

U – электрическая прочность кабеля

R – сопротивление оболочки постоянному току Ом/км; чем больше U и меньше R, тем выше грозостойкость.

Если кабель проведен вдоль леса, то между кабелем и лесом протягивают трос.

Экранирующие тросы.

Эффект тем выше ,тем меньше сопротивление экранирующего троса и лучше он заземлен.

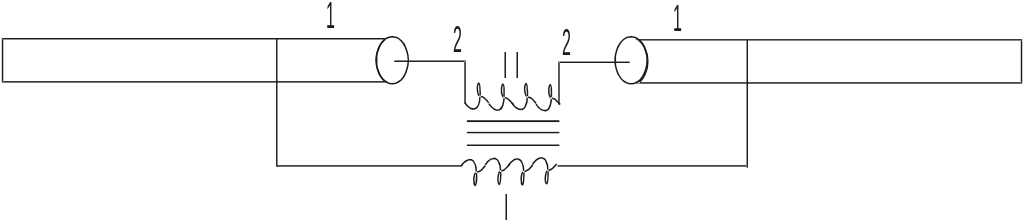

Редукционные трансформаторы.

Экранирующий эффект зависит от числа РТ.

При одном РТ S=0,3

При 2-х S=0,2 при трех 0,15 без РТ S= (0.8-0.9)

Экранирование кабелей связи. Применение экранов.

Радикальное средство защиты КК и СК от помех – экранирование. Различают экраны защищающие о внешних и от внутренних помех

сплошные

металлические экраны (оболочки )

ленточные спирально-намотанные

из Pb, Al, Fe. Известны также двухслойные экраны Al-Pb

Al-Fe

Внешний проводник выполняется биметаллическим Cu-Fe для К-60 Cu-Fe-Cu

При одно-кабельной связи экраны электрически делят цепи прямого и обратного направлений исключают взаимные помехи

Принципы экранирования в широком диапазоне частот.

Влияние может быть либо по составляющей

либо по составляющей

на r=6 и больших длинах волн от источника поле имеет плоский характер. А у плоской волны энергия распределена поровну между Е и Н полями.

Сильные магнитные поля присущи цепям с низким Z_В , большим током и малым перепадом напряжений.

Интенсивные электрические поля присущи цепям с большим Z_В , малым током и большим перепадом напряжений.

При При

Для плоской волны в свободном пространстве

Для изучения процессов экранирования в широком диапазоне частот необходимо исходить из полных уравнений электродинамики с учетом токов смещения и учитывать два типа волн высшего порядка – волну Е (ТН) и волну Н (ТЕ).

Волна ТН характеризует экранирование магнитного поля.

Волна ТЕ характеризует экранирование электрического поля.

Вводят понятие коэффициента экранирования S^H ,S^E

В радиотехнике и технике связи вводят экранное затухание.

Коэффициент распространения в металле.

Толщина экрана волновое сопротивление диэлектрика; оно разное для Е и Н поля.

Волновое сопротивление металла.

А_Э=А_П+А₀

Ап- Обусловлено тепловыми потерями на вихревые токи в металле экрана чем больше и толще экран тем больше Ап

Ао – обусловлено несоответствием Zд и Zм .

Чем больше тем больше Ао

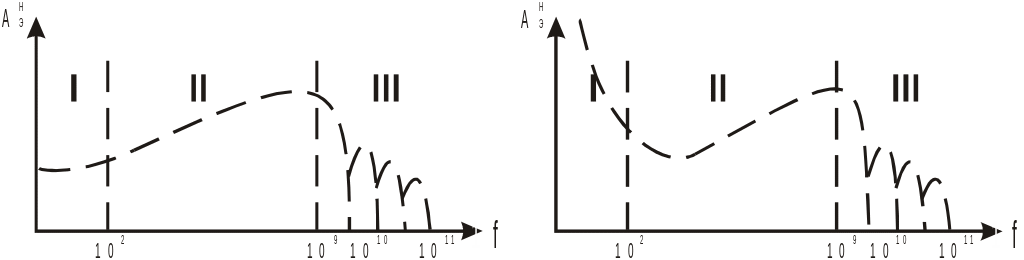

I – НЧ Электромагнитостатический режим работы

II – ВЧ Электромагнитный режим работы

III – СВЧ волновой режим.

I область

II область

III область

Коррозия кабельных оболочек меры защиты. Виды коррозии.

Коррозия – процесс разрушения металлических оболочек кабелей (Pb, Fe, Al), а так же защитных и экранирующих покровов (Fe брони , медных и Al экранов) вследствие химического, механического и электрического воздействий окружающей среды.

Виды коррозии: почвенная (электрохимическая), межкристаллическая (механическая) и электрокоррозия (коррозия блуждающими токами )

Вдоль кабеля образуется :

анодные, катодные или знакопеременные зоны.

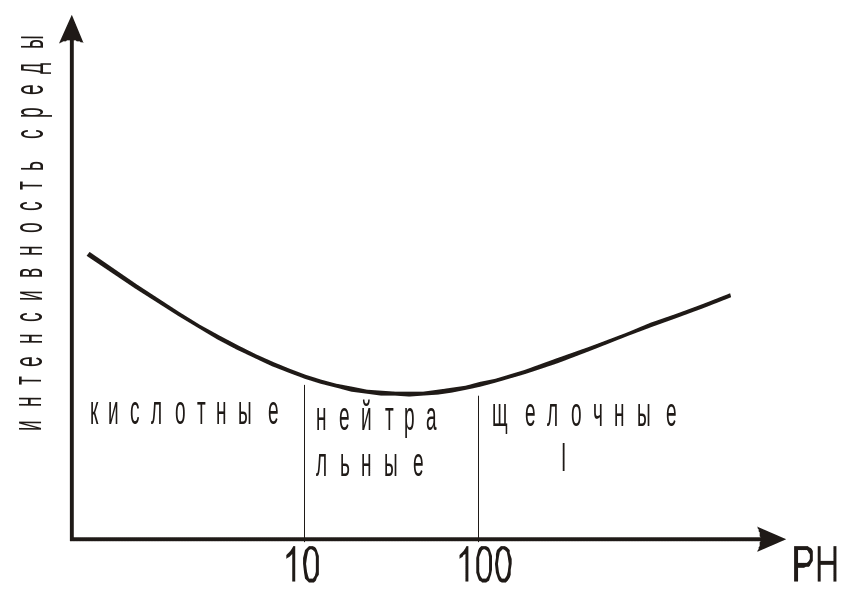

Скорость коррозии

Коэффициент, определяемый числом Фарадея.

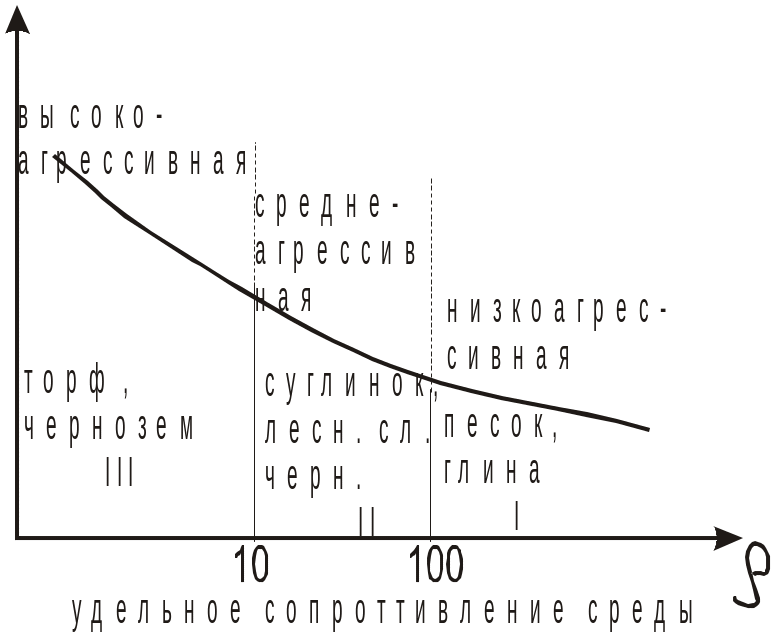

Почвенная коррозия.
