3. Влияние атмосферного электричества подвергаются влиянию кабельной линии связи.
число гроз от 5 до 60
Число отказов ЛС характеризуется плотностью вероятностей повреждения от молнии.
n = (N/KL)х100
N – общее число повреждений
K –период, за который произошло N повреждений.
L – длина трассы (км)
Вероятность повреждений кабеля при разных сопротивлениях оболочки и грунта.
Характеристика формы разряда молнии
В грунтах с большими R0 и больших R0 опасность повреждения кабелей возрастает.
Кабель с алюминиевой оболочкой повреждается меньше, чем в свинцовой и стальной

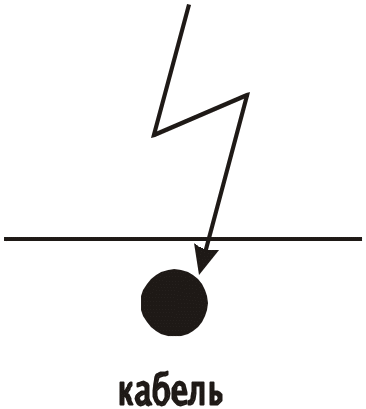

Молния – разряд через воздух.
U=1-10 млн.Вольт I=20-30 кА
Длительность удара равна 0.3-0.5 с.
Число разрядов за один удар 3-10
Время одного разряда 100-200 мкс
Частота колебаний 5-10 кГц.
Длина канала молнии (2-3) км
Скорость движения лидера 100 км/с
Температура в канале молнии 20000 С
ZB=300 Ом
2) магнитные бури оказывают влияние на
больших расстояниях (блуждающие токи
от различных
)
3)снежные и песчаные бури .
снежинки, песчинки электризуются – создают помехи
4. Влияние линий электропередачи.
Напряжения:
ЛЭП переменного тока 3,3; 6,6; 11; 36; 220; 500; 750 кВ
ЛЭП постоянного тока 400; 500; 600; 800; 1000 кВ.
А
)
режим работы симметричной с изолированной
нейтралью.
Б) симметричная с заземленной
В
)
несимметричный два провода - земля
Влияние или электрическое, или магнитное.
Симметричные системы оказывают электрическое влияние
Несимметричные – магнитное влияние.
ЛЭП с переменным током воздействуют на ЛС сильнее , чем ЛЭП с постоянным током и требуют большего относа ЛС от ЛЭП.
При рассмотрении влияний на цепи связи различают:
-нормальный режим (линия работает постоянно)
- вынужденный (это тот режим, при котором линия вынуждена работать вт режиме отличном от нормального)
- аварийный (например, обрыв провода и заземление его на землю напряжение вырастает в 1,73 раза)
Влияющий ток, замыкающийся на каждой паре проводов высоковольтной линии, принято называть прямой последовательностью (провод-провод), а замыкающий провод – земля – током нулевой последовательности.
Они оказывают большее влияние на ЛС
5. Влияние электрифицированных железных дорог.
Трамвай, троллейбус - 0,6 кВ – постоянный ток.
Электрическая железная дорога (пригород.) -3,3 кВ постоянный ток
Магистральная железная дорога – 25 кВ переменный ток
Второй провод (рельсы) – земля
ток в конт. сетях несколько сотен ампер
опасное влияние
мешающее влияние
гальваническое влияние
Вводят и соблюдают нормы опасных и мешающих влияний см. справочники и учебник Гроднева «Линии связи».

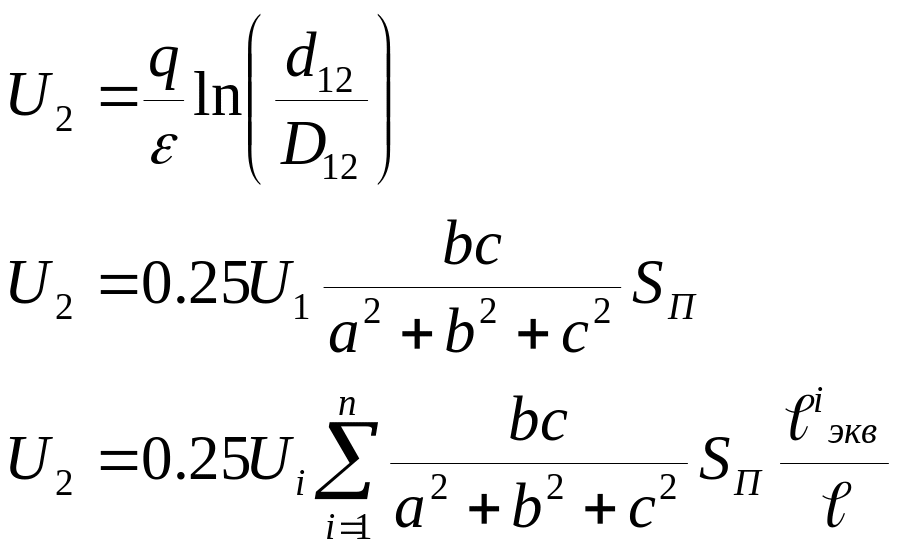

Расчет опасного электрического влияния.
-общая длина
-длина расчетного участка
-напряжение ЛЭП
SП –экранирующее действие соседних проводов связи
SПср = 0,7
Продольная ЭДС в линиях связи или различных режимах использования линии
а
)

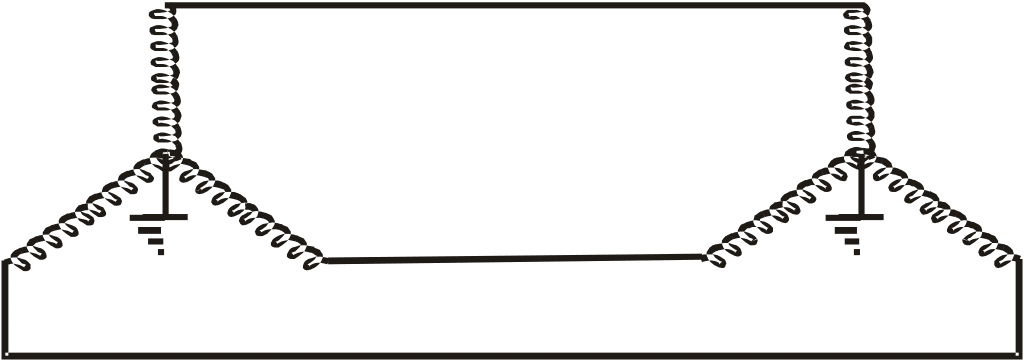

- полная изоляция от земли

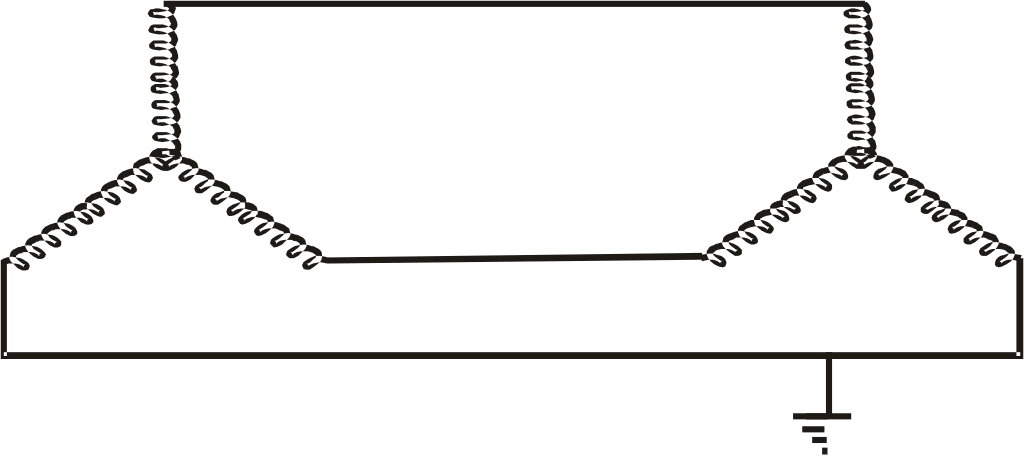

б) - заземление с одной стороны
в) – заземление с двух сторон
