Области применения и эффективность оптических кабелей

Система передачи	Скорость передачи Мбит/с	Электрический кабель		Оптический кабель		Область применения
		тип	ℓр, км	λ, мкм	ℓр, км
ИКМ 30	2	симметр.	1.5…4.5	0.85	15	ГТС
				1.3	51
ИКМ 120	8,5	коакс 0,75/2,9 1,2/4,4	4	0.85	14	ГТС ЗС
			8	1.3	47
ИКМ 480	34	коакс 0,75/2,9 1,2/4,4 2,6/9,5	4.1	0.85	12	ЗС МС
			9.3	1.3	39
ИКМ 1920	140	коакс 1,2/4,4 2,6/9,5	2	0.85	10	МС
			4.6	1.3	20

С равнение оптических кабелей с электрическими приведено в таблице.

Из таблицы видна высокая техноэкономическая эффективность ОК

А) достигается большая экономия цветных металлов

Б) обеспечивается существенно меньшее затухание

Свойства и использование оптоэлектронной техники.

Экономически использование (применение) ОК выгодно при скорости 34 Мбит/с и выше.

Защита сооружений связи от внешних влияний и коррозии.

1. Физическая сущность и источники электромагнитного влияния на цепи связи

Источники: 1) ЛЭП

2) Электромагнитные железные дороги

3) Мощные радиостанции

4) Атмосферное электричество

5) Индустриальные помехи

6) Городской транспорт

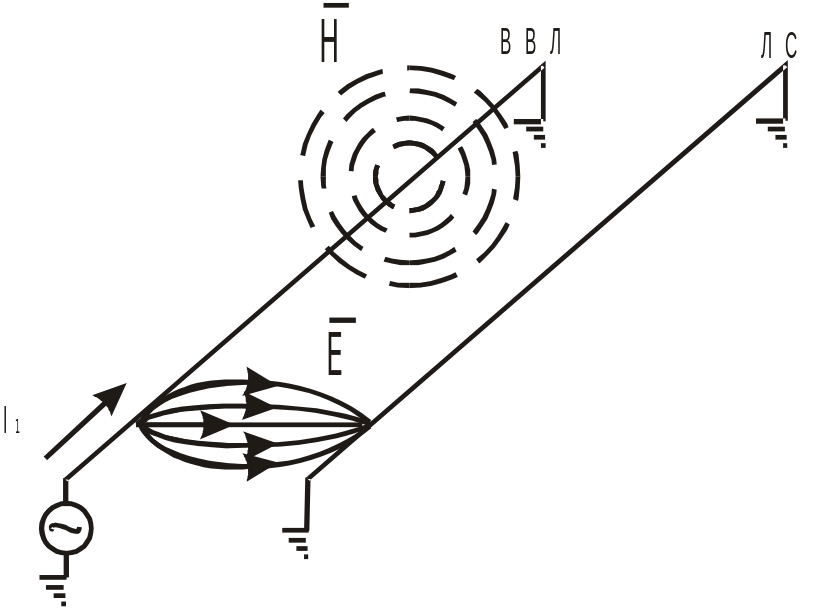

Электромагнитное поле в общем случае может содержать и

Проявляются при асимметрии в расположении проводников в поперечном сечении кабеля

Они превалируют в процессах взаимных влияний между цепями.

О ни связаны с наличием индуктивности и конечной проводимости металла проводников

и проявляется при продольной асимметрии проводников между собой, а также проводников относительно земли.

Они обуславливают мешающее воздействие посторонних источников влияний.

2. Виды и классификация внешних влияний:

Различают следующие вилы внешних влияний:

электрические, обусловленные …
магнитные, обусловленные …
гальванические, появляются вследствие наличия в земле блуждающих токов.

Создаются они ВВЛ (земля является обратным проводом ВВЛ). Блуждающие токи на оболочках кабелей связи создают напряжения, и в цепях связи появляется влияния. Особенно это проявляется при аварийных ситуациях и в местах расположения электростанций.

Возникают напряжения и токи:

А) опасные - угрожают жизни обслуживающего персонала, повреждают аппаратуру и линейные сооружения.
