6 Форма отчета

Лабораторная работа № 1

Испытание электродвигателя постоянного тока с параллельным возбуждением

Цель работы...

Задание…

Оснащение работы...

Рисунок 1 – Схема для испытания электродвигателя постоянного тока с параллельным возбуждением

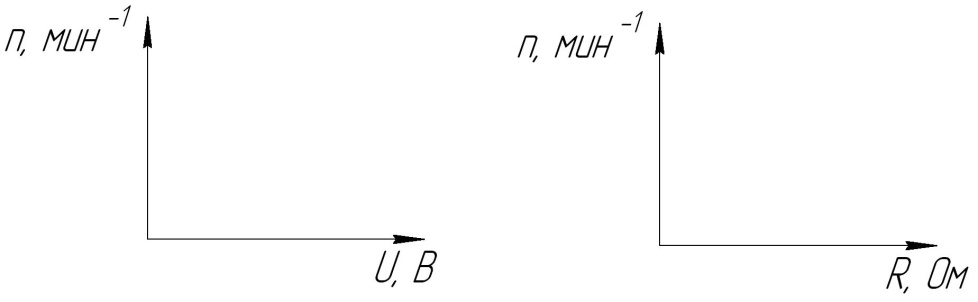

Таблица 1 – Результаты измерений

Номер опыта	U, В	n, мин-1
1
2
3
4

Таблица 2 – Результаты измерений

Номер опыта	R, Ом	n, мин-1
1
2
3
4

Таблица 3 – Результаты измерений

Номер опыта	Показания приборов					Расчетные данные
	U, В	Iн, А	Iв, А	n2, мин-1	M2, Нм	P1, Вт	P2, Вт	η, %	M1, Нм
1
2
3
4

Расчеты…

Выводы…

Контрольные задания

1. Объясните, почему во время пуска по мере разгона двигателя уменьшается ток якоря.

2. Объясните, как влияет напряжение сети на частоту вращения двигателя.

3. Объясните, что необходимо сделать, для изменения направления вращения двигателя.

4. Объясните, для чего служит обмотка возбуждения двигателя.

5. Расскажите, на чем основан принцип действия электродвигателя постоянного тока.

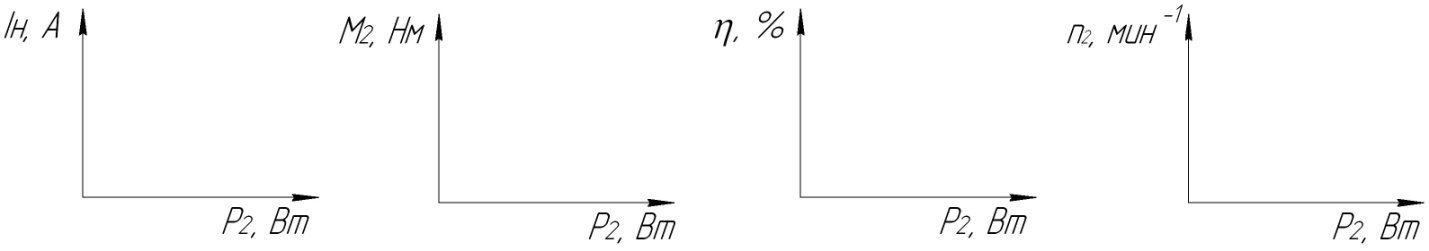

6. Объясните, что понимают под рабочими характеристиками электродвигателя и что они показывают.

7. Объясните, какова роль коллектора в машинах постоянного тока.

8. Расскажите, как классифицируются двигатели постоянного тока по способу возбуждения.

9. Объясните, каким образом создается магнитный поток возбуждения в двигателях постоянного тока.

10. Объясните, как можно рассчитать число оборотов холостого хода двигателя постоянного тока.

11. Объясните, чем определяется вращающий момент двигателей постоянного тока.

Тема учебной дисциплины: «Электродвигатели постоянного тока»

Лабораторная работа № 2

Тема работы: «Испытание электродвигателя постоянного тока с последовательным возбуждением»

1 Цель работы

Научиться снимать рабочие характеристики электродвигателя постоянного тока последовательного возбуждения.

2 Задание

2.1 Собрать электрическую схему для испытания электродвигателя постоянного тока с последовательным возбуждением.

2.2 Осуществить регулирование частоты вращения двигателя, изменением:

а) напряжения, подводимого к якорю;

б) сопротивления в цепи якоря;

в) нагрузки.

3 Оснащение работы:

• лабораторный стенд;

• двигатель постоянного тока;

• измерительные приборы (1 амперметр и 1 вольтметр);

• реостат;

• калькуляторы;

• чертежные принадлежности (карандаш, линейка).

4 Основные сведения

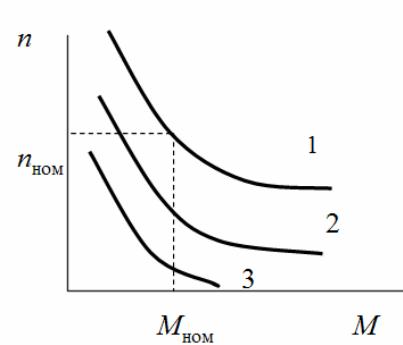

Механическая характеристика двигателя последовательного возбуждения мягкая (рисунок 2.1).

1 – U=Uном; 2 – U=0,6U_ном; 3 – U=0,25U_ном

U₁>U_2>U₃

Рисунок 2.1 – Механические характеристики двигателя постоянного тока с последовательным возбуждением

Мощность Р₁, потребляемая двигателем на холостом ходу, определяется по формуле 2.1.

(Вт), (2.1)

где U – напряжение, приложенное к якорю, В;

I_н – ток нагрузки, А

Мощность на валу двигателя Р₂ определяется по формуле 2.2.

(Вт) (2.2)

Коэффициент полезного действия двигателя постоянного тока η определяется как отношение полезной мощности Р₂ к затраченной P₁.

(2.3)

Электромагнитный момент М₁ переделяется по формуле 2.4.

(Нм) (2.4)
