5 Нумерация страниц

5.1 Страницы Пояснительной записки следует нумеровать арабскими цифрами, соблюдая сквозную нумерацию по всему тексту.

Для технических специальностей номера страниц проставляют в основной надписи в графе «Лист», а для гуманитарных – в центре нижней части листа без точки.

5.2 Титульный лист, задание включают в общую нумерацию, а простановка страницы начинается со структурного элемента «Содержание».

5.3 Каждый структурный элемент Пояснительной записки следует начинать с нового листа. Иллюстрации, таблицы, расположенные на отдельных листах, включают в общую нумерацию.

6 Оформление основных надписей

На листах документов (для технических специальностей) выполняются основные надписи по ГОСТ 2.104-68, заполняемые при рукописном варианте чертежным шрифтом.

Основная надпись, размерами 40х185, выполняется на первом рукописном листе, т.е. на структурном элементе «Содержание», а на последующих – основная надпись размерами 15х185. Все листы, за исключением титульного и задания, помещаются в рамки: слева отступ от края 20мм; справа, сверху и снизу от края-5мм.

Заполнение основных надписей представлено ниже.

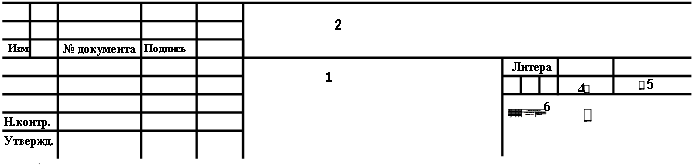

Заполнение основной надписи

1 – Наименование работы;

2 – Структура обозначения документа;

Обозначение учебной работы:

КП – курсовой проект (КП) (КР)

ДП – дипломный проект (ДП) (ДР)

ХХ – ХХХХХХ.ХХ – ХХ – ХХХХ – ХХ - ХХ

Шифр специальности

Индивидуальный номер студента (из журнала)

«ПИзм

зр№т

Кумента

записка

3 – Литера: «К» - для курсового проекта, «Д» - дипломного;

4 – Порядковый номер листа;

5 – Общее количество листов;

6 – Наименование учебного заведения, кафедры, группы.

Ниже приведены примеры структуры обозначения (шифр) для пояснительной записки и чертежей.

Основная надпись на первом листе записки

Шифр, используемый в пояснительной записке

КП –270843– ТЭ – 0000 – 13 ПЗ

ДП –270843– ТЭ – 0000 - 13 ПЗ

КП – курсовой проект;

270843– обозначение специальности «ТЭ»;

ТЭ – специальность «Монтаж, наладка и эксплуатация электрического и электромеханического оборудования промышленных и гражданских зданий (по отраслям)»;

ДП – дипломный проект;

270843– обозначение специальности «ТЭ»;

ТЭ – специальность «Монтаж, наладка и эксплуатация электрического и электромеханического оборудования промышленных и гражданских зданий (по отраслям)»;

0000 – индивидуальный номер студента (из журнала успеваемости);

13- последние две цифры года выполнения проекта;

ПЗ – пояснительная записка.

Шифр, используемый на чертежных листах

ДП –270843– ТЭ – 0000 - 13 Э3

ДП – дипломный проект;

270843– обозначение специальности «ТЭ»;

ТЭ – специальность «Монтаж, наладка и эксплуатация электрического и электромеханического оборудования промышленных и гражданских зданий (по отраслям)»;

0000 – индивидуальный номер студента (из журнала успеваемости);

13 – последние две цифры года выполнения проекта;

ЭЗ – схема электрическая принципиальная (марка чертежа).
