Министерство образования и науки Украины

Харьковский национальный университет

городского хозяйства им. А.Н.Бикетова

Кафедра строительных конструкций

Курсовой проект №1

по железобетонным конструкциям:

«Проектирование сборных элементов перекрытия, колонн и фундаментов с неполным каркасом»

Проверила:

студентка ІІІ курса

группы ПГС – 33

Халеева Р.В

Проверил:

Стоянов Е.Г.

Харьков 2013

Оглавление

Исходные данные 2

Компоновка здания 4

Расчет монолитной ж/б плиты 5

Расчет сборного ж/б перекрытия 15

Расчет ригеля крайнего пролета 20

Расчет фундамента под колонну 27

Список использованной литературы 34

Исходные данные

Размеры в плане, м	Количество этажей	h этажа	Полезная нагрузка Vn кН/м2	Расчетное сопротивление грунта R, МПа	Район строительства
31х20	6	3,0	4,5	200	Винница

Компоновка здания

Подбираем поперечное сечение балок:

Принимаем толщину плиты =7 см.

Размеры главной балки:

Размеры второстепенной балки:

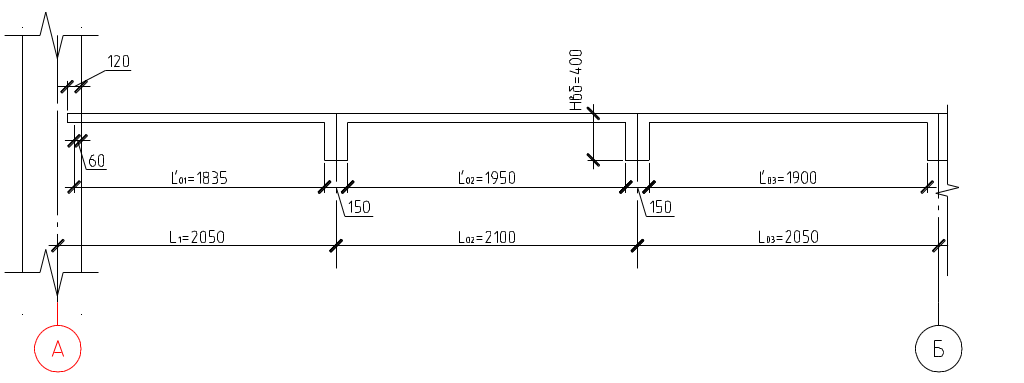

Расчет монолитной ж/б плиты

Расчетная погонная нагрузка на перекрытие

Вид нагрузки	Хар-е знач. кН/м2	γf	Расчетная кН/м2

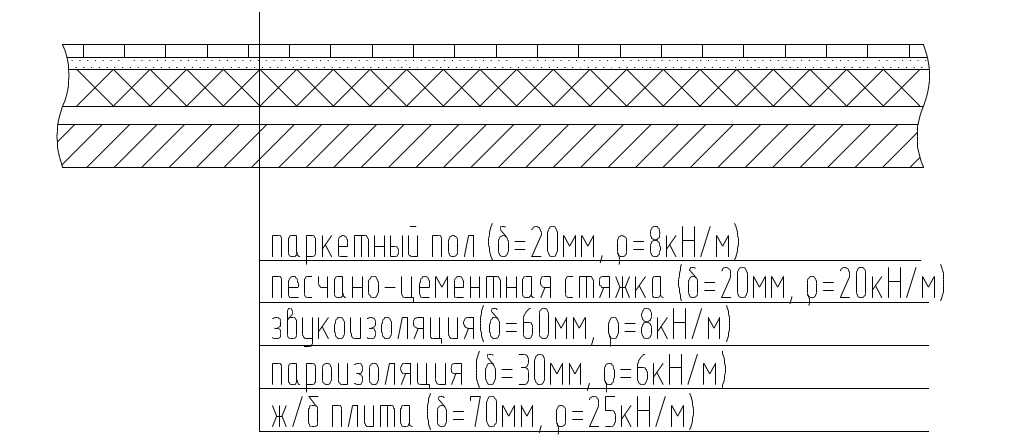

Постоянная - Паркетный пол (2 см, 8 кн/м2) - Цементно-песчаная стяжка (2 см, 20 кн/м2) - Звукоизоляция (6 см, 8кн/м2) - Пароизоляция (пергамин 3 см, 6 кН/ м2) - Монолитная ж/б плита (7 см, 25кн/м2)	0,16 0,4 0,48 0,18 1,75	1,1 1,3 1,3 1,2 1,1 Итого:	0,176 0,52 0,624 0,216 1,925 3,461
Полезная (временная)	4,5	1,2	5,4
Полная			8,9 кН/м2

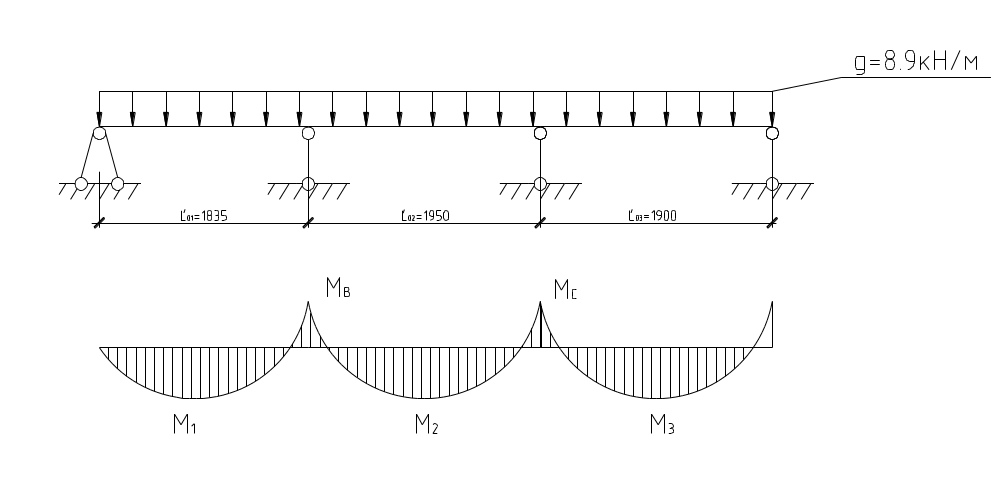

Расчетная схема и расчетный изгибающий момент

= = =2,63 кНм=263 кН/см;

= = =2,12 кНм=212 кН/см;

= = =2,01 кНм=201 кН/см;

Принимаем арматуру для рулонных сеток класса Вр1, 5мм. Арматура работает на растяжение: ;

Принимаем бетон класса В-20: ;

Определяем требуемую площадь поперечного сечения арматуры в первом пролете и над первой опорой:

= . Шаг 100 10 с А_s=1.96

Для второго пролета и над второй опорой:

=

.— Шаг 100 10 с А_s=1.26

В первом пролете и над первой опорой устанавливаем дополнительную сетку:

см²

В соответствии с сортаментом принимаем сетку в первом пролете и над первой опорой:

В соответствии с сортаментом принимаем сетку для всего здания:

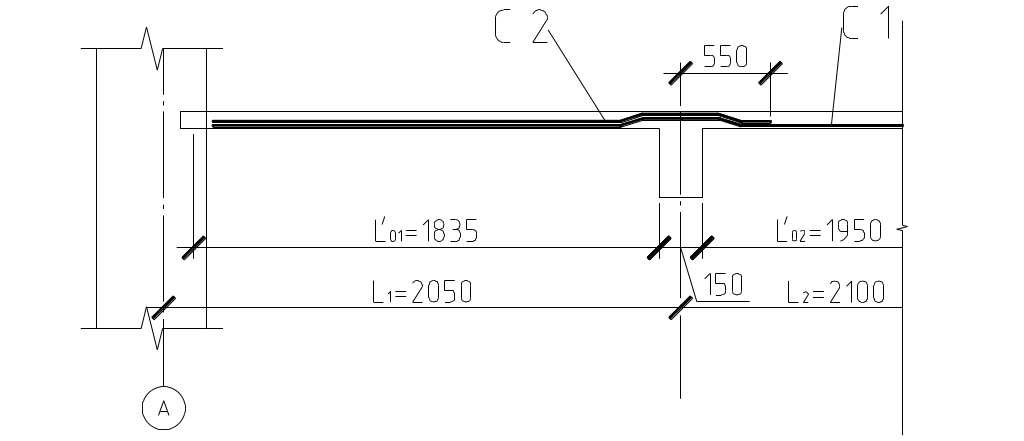

Схема армирования.
