19. Структурированные кабельные системы, их преимущества, топология.

Структурированная кабельная система (СКС) — физическая основа инфраструктуры здания, позволяющая свести в единую систему множество сетевых информационных сервисов разного назначения: локальные вычислительные и телефонные сети, системы безопасности, видеонаблюдения и т. д. Как правило, эти сервисы рассматриваются в рамках определённых служб предприятия.

(СКС) - основа для создания информационной инфраструктуры. Объединяя в единую инфраструктуру рабочие места пользователей и оборудование, СКС служит для передачи данных, голоса и другой информации. К ней могут подключаться различные слаботочные системы здания и телефонные сети.

Структурированной кабельной системой (СКС) называется система, имеющая четыре признака:

• стандартизованные структуру и топологию;

• стандартизованные компоненты (кабели, разъемы, коммутациионые устройства, коммутационные шнуры);

• стандартизованные электромагнитные характеристики линий и каналов связи, которые могут быть созданы с помощью СКС (затухание, полоса пропускаемых частот, задержка сигналов и ряд других);

• стандартизованные методы управления (администрирования) кабельной системой.

Кабельная система, не обладающая хотя бы одним из перечисленных признаков, называется исключительной кабельной системой (ИКС). Исключительной не в том смысле, что она - выдающаяся, а в том - что она единственная в своем роде.

Существует также понятие централизованная кабельная система. Под централизованной кабельной системой (ЦКС) понимается такая кабельная система, в которой все коммутации осуществляются в единственном помещении. ЦКС позволяет отказаться от большого числа помещений, необходимых на этажах для размещения коммутационного оборудования, что существенно сокращает эксплуатационные расходы, поскольку каждое такое помещение требует отопления, освещения, охраны и кондиционирования.

Преимущества СКС перед ИКС

Благодаря перечисленным выше четырем характерным признакам, СКС приобретают, по сравнению с ИКС, существенные преимущества:

• универсальность;

• высокая адаптивная способность к изменениям внешних условий («гибкость»);

• низкие трудозатраты при эксплуатации;

• высокая экономическая эффективность.

Топология СКС

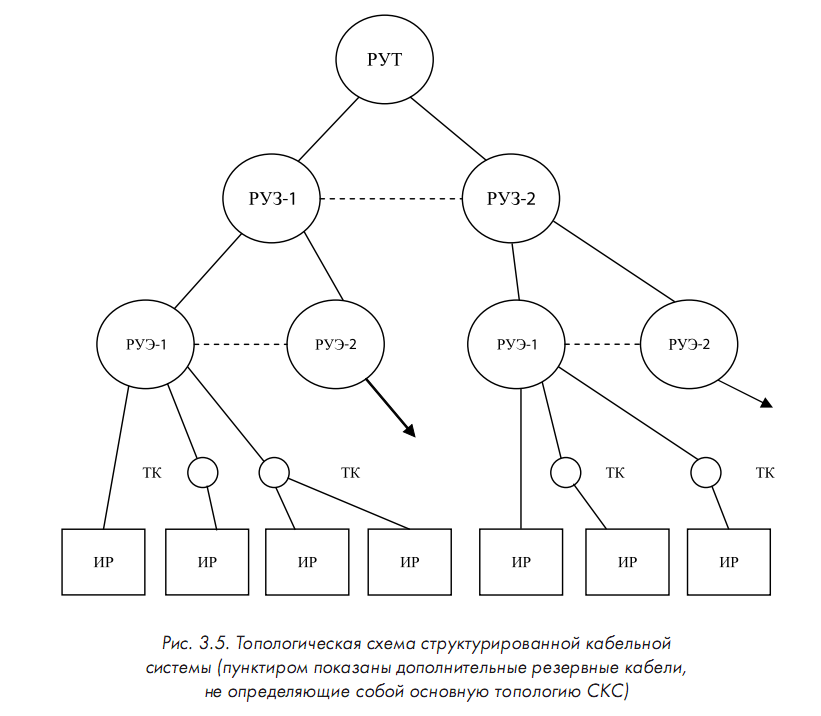

В основу любой полномасштабной структурированной кабельной системы положена древовидная топология, которую иногда называют также структурой иерархической звезды. Функции узлов структуры выполняет коммутационное оборудование различного вида, которое может иметь две основные разновидности: индивидуальные информационные розетки, эксплуатируемые пользователями кабельной системы, и панели различных видов, образующие групповое коммутационное поле, с которыми работает обслуживающий персонал. Коммутационное оборудование соединяется между собой электрическими и волоконно-оптическими кабелями различных видов.

Здесь

• РУТ — распределительное устройство территории (англ. CampusDistributor, CD);

• РУЗ — распределительное устройство здания (англ. BuildingDistributor, BD);

• РУЭ — распределительное устройство этажа (англ. FloorDistributor, FD);

• ТК — точка консолидации (англ. Consolidation Point, CP);

• ИР — информационнаярозетка (англ. Telecommunication Outlet, TO).
