Ответ на вопрос №4 в билете №8 Устройство и назначение роликового буксового узла.
Буксовый узел предназначен для соединения колёсных пар с рамой тележки, для передачи нагрузки от кузова вагона на шейку оси, для ограничения поперечного и продольного перемещений колёсных пар относительно тележки. Служит емкостью для смазки и защищает шейку оси от загрязнения и повреждения.
Буксовый узел на горячей посадке состоитиз:
корпус - стальной литой конструкции, внизу имеет кронштейны с отверстиями дляшпинтона рамы тележки, вверху несквозное отверстие для термодатчика (следит затемпературой нагрева букс);
лабиринтное кольцо - препятствует вытеканию смазки;
два подшипника: передний и задний.
Подшипник состоит из: - внутреннее кольцо, наружное кольцо, сепаратор, ролики.
Подшипники бывают: однорядные с цилиндрическими роликами, габаритные размеры которых: (130*250*80), где130 -диаметр шейки оси, 250 - диаметр наружного кольца подшипника, 80 - ширина подшипника; двухрядные со сферическими роликами,
4.упорное кольцо;
5. детали торцевого крепления - препятствуют смещению внутренних колец подшипника в осевом направлении. К ним относится:
-корончатая гайка M10 со стопорной планкой и двумя болтами M12 ее крепления, проволочная обвязка в виде восьмерки, может быть торцовая шайба с 4-мя болтами М20может быть специальная гайка для привода;
6. крепительная крышка, крепится к корпусу буксы 8-ми болтами М20,между корпусом буксы и крепительной крышкой ставится резиновое кольцо;
7.смотровая крышка, крепится к крепительной крышке 4-мя болтами Ml2, между смотровой и крепительной крышками ставится резиновая прокладка.
Заправляются буксы консистентной смазкой ЛЗ-ЦНИИ с противозадирной присадкой —обладающей противоизносными, противокоррозионными свойствами, отводит тепло (количество800-900грамм).
Буксовый узел на втулочной посадке состоит:
корпус,
лабиринтное кольцо,
два подшипника, под каждый из них запрессовывается разрезная коническая втулка,
дистанционное кольцо,
корончатая гайка или шайба, стопорная планка,
крепительная и смотровая крышки
Габаритные размеры подшипника на втулочной посадке: 135*280*93.
Букса на втулочной посадке отличается выпуклостью (бочкообразная смотровая крышка).

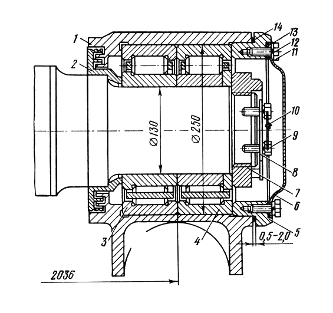

Букса пассажирского вагона с двумя цилиндрическими подшипниками с торцевым креплением гайкой
1 – корпус буксы; 2 – лабиринтное кольцо; 3 – задний подшипник; 4 – передний подшипник; 5 – крепительная крышка; 6 – смотровая крышка; 7 – торцевая гайка; 8 – стопорная планка; 9 – болт М12 стопорной планки с пружинной шайбой; 10 – проволока; 11 – болт М12 смотровой крышки; 12 – пружинная шайба; 13 – прокладка; 14 – кольцо уплотнительное.
Ответ на вопрос №4 в билете №9 Устройство и назначение автосцепного оборудования пассажирских вагонов.
Автосцепное устройство предназначено для сцепления вагонов между собой и с локомотивом, удерживания единиц подвижного состава на определенном расстоянии друг от друга, передачи растягивающих и сжимающих усилий от одного вагона к другому, а также для смягчения действия горизонтальных ударов и толчков.
Автосцепное устройство расположено с обоих концов вагона, по концам рамы.
Корпус - малый и большой зубья, образующие зев, голова и пустотелый хвостик.
В корпусе находится механизм сцепления: замок, замкодержатель, предохранитель, подъемник, валик подъемника, болт.
Ударно-центрирующий прибор - ударная розетка, центрирующая балочка и две маятниковые подвески.
Передние (передающие тяговые усилия на раму вагона) и задние (передающие на раму вагона сжимающие усилия и удары) упоры.
Упряжное устройство - тяговый хомут, поглощающий аппарат, поддерживающая пленка с крепежными деталями, упорная плита, клин тягового хомута и два болта его крепления.
Расцепной привод - двухплечий рычаг, поддерживаемый державкой и кронштейном с палочкой, короткое плечо рычага соединяется цепочкой с валиком подъемника.
Применима на вагонах автосцепка типа СА-3 (советская, автоматическая третьего варианта, не жесткая)
Механизм автосцепки СА-3 состоит из:
замок - служит для замыкания сцепления автосцепок;
замкодержатель - предохраняет от самопроизвольного расцепления автосцепок,
предохранитель - навешивается на шип замка, взаимодействуя с противовесом замкодержателя, он предохраняет от саморасцепа автосцепок в пути следования поезда;
подъёмник - служит для того, чтобы при расцеплении отвести замок внутрь и при помощи замкодержателя не дать ему опуститься вниз и восстановить сцепление, прежде чем вагоны будут разведены;
валик подъёмника - при вращении рукоятки расцепного привода поворачивает подъёмник;
б
олт
валика подъёмника
- удерживает в собранном состоянии все
детали механизма
автосцепки

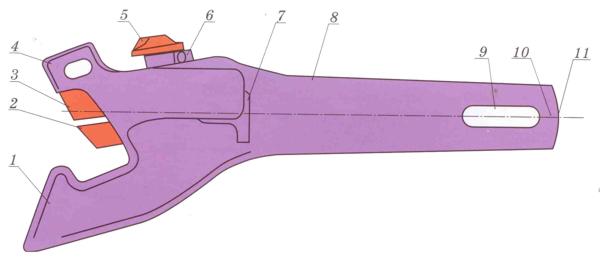

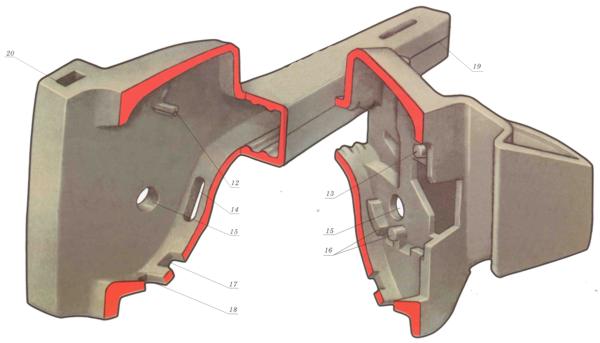

1-большой зуб; 2-замкодержатель; 3-замок; 4-малый зуб; 5-валик подъемника; 6-запорный болт; 7-упор; 8-хвостовик; 9-отверстие для клина тягового хомута; 10-перемычка; 11-торец; 12-полочка для предохранителя; 13-шип для замкодержателя; 14-отверстие для сигнального отростка; 15-отверстие для валика подъемника; 16-приливы для подъемника; 17-отверстие для направляющего зуба замка; 18-грязевое отверстие; 19-литейный шов; 20-отверстие для уменьшения массы корпуса.
