5. Динамическая характеристика.
Д – динамический фактор.
Д =( Pт – Pw ) / Ga ; (17)
Pw – сила аэродинамического сопротивления, Н.
Ga = 10584 Н, вес автомобиля, Pт – сила тяги, Н.
Pw = k * F * V2 / 13 ; (18)
к = 0,15 н*с/м4 - коэффициент аэродинамического сопротивления.
F = 1,32 м2, лобовая площадь, см. п.3.
V – скорость, из табл.№3.
Используя ф. 17 и 18 произведем расчеты и занесем их в таблицу №4.
Передача |
Показа-тель |
Частота вращения, об/ мин. |
|||||
900 |
1840 |
2780 |
3720 |
4660 |
5600 |
||
1 |
Pw |
0,22 |
0,93 |
2,12 |
3,8 |
6,03 |
8,7 |
Д |
0,398 |
0,435 |
0,488 |
0,439 |
0,409 |
0,358 |
|
2 |
Pw |
0,6 |
2,57 |
5,91 |
10,61 |
16,5 |
24 |
Д |
0,239 |
0,261 |
0,293 |
0,262 |
0,244 |
0,213 |
|
3 |
Pw |
1,7 |
7,1 |
16,28 |
29,21 |
45,9 |
66,14 |
Д |
0,144 |
0,157 |
0,175 |
0,155 |
0,143 |
0,124 |
|
4 |
Pw |
5,6 |
23,64 |
53,92 |
96,75 |
151,7 |
219,32 |
Д |
0,078 |
0,084 |
0,092 |
0,078 |
0,067 |
0,051 |

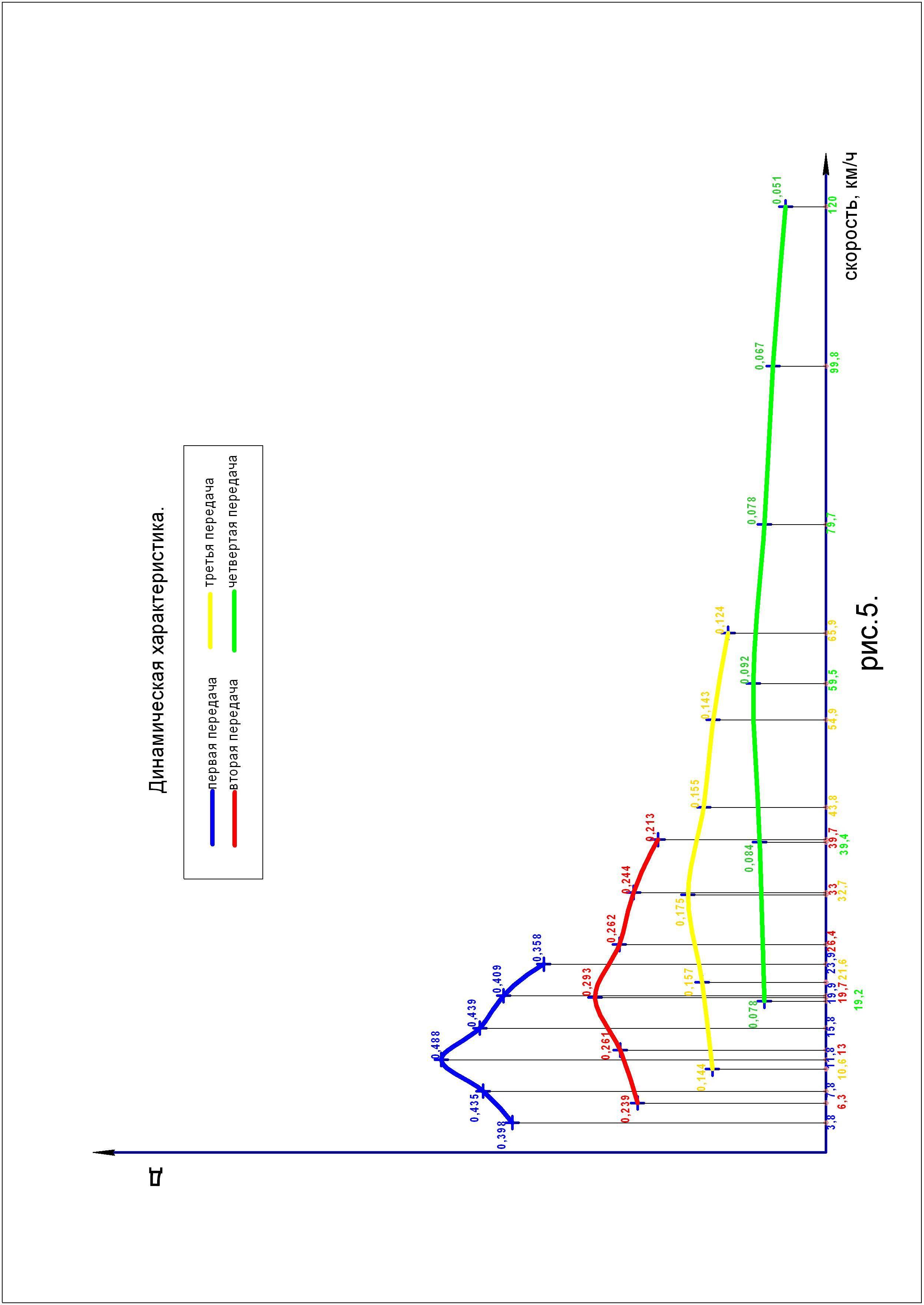

Изображаем динамическую характеристику, см. рис.5.
Расчет максимального уклона подъема.
Уравнение тягового баланса
Д = ψ + ja * δв / g (19);
ψ – коэффициент сопротивления движению,
ja – ускорение автомобиля,
δв – коэффициент учета вращающихся масс.
При ja =0 , т.е. равномерное движение, Д = ψ, используя ф. (7),
i = Д – f; (20)
где i – уклон движения автомобиля,
f = 0,015 коэффициент сопротивления качению колес, по сухому асфальтному шоссе.
Из (20) и рис.5 находим максимальный уклон преодолеваемый автомобилем.
На 1-ой передаче
i = 0,488 – 0,15 = 0,473 или 47,3%.
На 4-ой передаче
i = 0,092 – 0,015 = 0,077 или 7,7%.
Из (19) определим
ja = ( Д – ψ ) * g / δв ; (21)
Где Д – из табл.№4,
ψ = 0,035 см. п.2.
g = 9,8 м/с2.
δв = 1 + 0,07 * ii2(22)
ii – передаточное число коробки i-ой передачи.
δ1 = 1 + 0,07 * 4,592 = 2,47
δ2 = 1 + 0,07 * 2,762 = 1,53
δ3 = 1 + 0,07 * 1,662 = 1,19
δ4= 1 + 0,07 * 0,92 = 1,06
таблица №5.
передача |
Частота вращения об/мин. |
|||||
900 |
1840 |
2780 |
3720 |
4660 |
5600 |
|
1 |
1,44 |
1,58 |
1,79 |
1,6 |
1,48 |
1,28 |
2 |
1,30 |
1,44 |
1,65 |
1,45 |
1,34 |
1,14 |
3 |
0,90 |
1,00 |
1,15 |
0,99 |
0,89 |
0,73 |
4 |
0,40 |
0,45 |
0,53 |
0,40 |
0,29 |
0,15 |
