Расчет резервов времени сетевого графика

Значение общего резерва времени любой работы при расчете сетевого графика секторным методом:

R = t -t -t . (65)

Так, для работы 1-3 значение общего резерва равно пятнадцати дням, (R =t -t -t =21-0-6=15). Значение частного резерва:

r = t -t -t . (66)

Для той же работы 1-3 частный резерв составит нуль дней, (r =t -t -t =6-0-6=0).

На рассчитанном сетевом графике видна цепочка элементов (она может иметь ветви), для которых значения обоих видов резервов равны нулю. Эти элементы (работы и зависимости) принадлежат критическому пути сетевого графика.

4.2 График движения трудовых ресурсов

На основе рассчитанного сетевого графика требуется построить график движения трудовых ресурсов. Соответственно сетевому графику, график движения трудовых ресурсов тоже может быть построен по ранним и (или) по поздним срокам. Обычно график движения трудовых ресурсов на объекте строится для самых загруженных условий, т.е. с учетом одной-, двух-, а если имеется, то и трех-сменной работы. Для построения графика движения трудовых ресурсов необходимо, чтобы каждая работа сетевого графика, которая на графике вычерчивается в виде сплошной линии со стрелочкой на конце, имела под стрелочкой три числа разделенных черточками, например: 11-2-6, где – 11, это продолжительность выполнения работы в единицах времени (дни, часы и др.), 2 – сменность, 6 – численность рабочих в бригаде. На основе данных таблицы 7 вычерчивается график движения трудовых ресурсов (пример построения приведен на рисунке 7), ось абсцисс которого определяется временными параметрами (Т), а ось ординат определяется ресурсными значениями (N – количество человек).

На данном графике должна быть отмечена, штрихпунктирной линией область неучтенных работ и среднее количество рабочих, рассчитанных по формуле 34, а также подписано максимальное количество рабочих, занятых в наиболее загруженную смену.

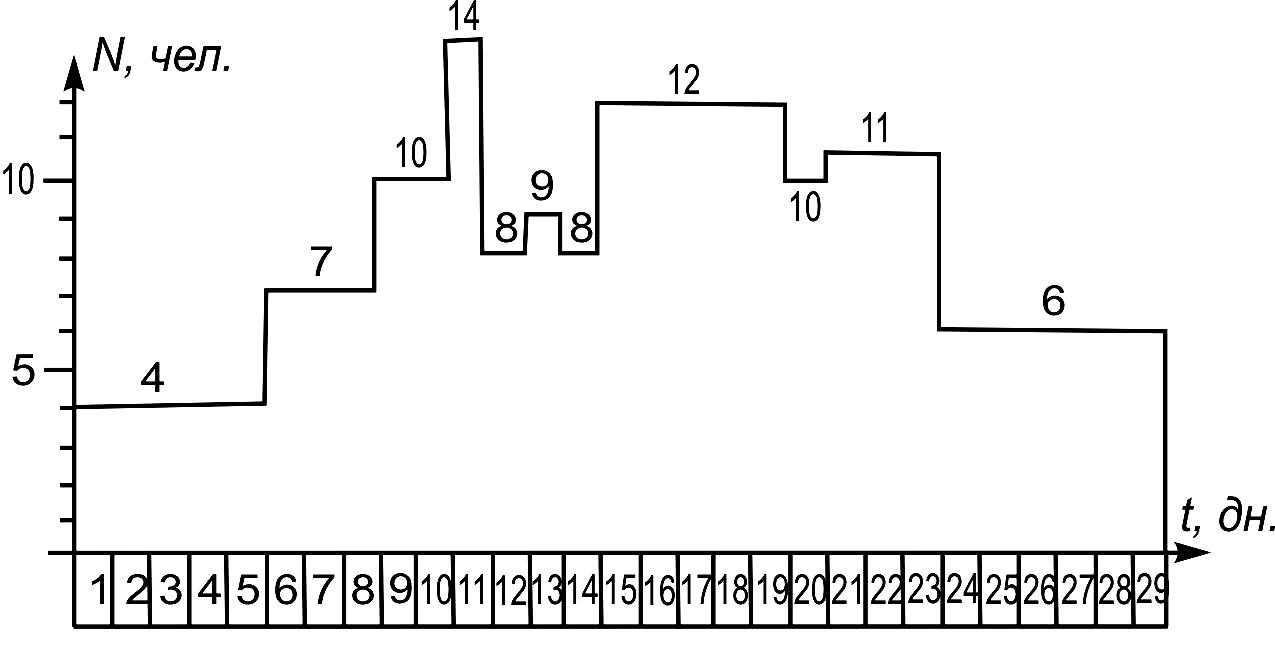

Рисунок 7 – График потребности (движения) трудовых ресурсов

4.3 График работы машин и механизмов

График работы машин и механизмов строится на основе сетевого графика. В каждой строке графика проставляется марка машины и горизонтальной линией показывается, сколько дней работает машина. Если машина работает в одну смену, то вычерчивается одинарная линия, если в две смены – двойная линия. График работы основной машины вычерчивается сплошной линией, вспомогательной машины – штрихпунктирной линией. Для однотипных машин, работающих на строительстве строятся отдельные графики, так как время и сменность их совместной работы могут не совпадать.

4.4 Строительный генеральный план

Стройгенплан вычерчивается на основании расчетов его элементов (временных зданий и сооружений, складов, водопроводных сетей, линий электропередач и др.) и проекта сооружения. Масштаб стройгенплана на строительство газопровода или теплотрассы зависит от расчетных параметров складского хозяйства на стройке, принятых размеров временных зданий и сооружений, сети временных дорог и др. Стандартные масштабы 1:100 или 1:200.

На монтаж систем вентиляции стройгенплан может быть вычерчен в масштабе 1:100, редко 1:50 или 1:200.

Условные элементы стройгенплана и оборудования объекта должны соответствовать прил. 13. требования к месту расположения элементов стройгенплана изложены в [1].

В прил. 14 представлен пример графического материала: календарное планирование и стройгенплан для прокладки трубопроводов.
