10. Временное и окончательное закрепление конструкций, их выверка.

Выверка – приведение установленной конструкции в проектное положение. Для выверки применяется визуальный способ, либо специальная монтажная оснастка из фиксирующих и крепёжно-выверочных устройств.

Фиксирующие устройства: упоры, упоры-шаблоны, штыревые фиксаторы, вилочные фиксаторы, закладные детали, замковые соединения.

Крепёжно-выверочные устройства: кондукторы, подкосы, распорки, калибровочные тяги.

Крепёжно-выверочные устройства предназначены для фиксации конструкции, удерживания её проектном положении и выверки.

Временное закрепление подкрановых балок производится болтами, реже прихваткой электросваркой.

Временное закрепление ферм производится при помощи кондукторов, одеваемых на оголовки колонн.

11. Выбор кранов для элементов с большой монтажной шириной производится по следующим параметрам:

требуемая грузоподъемность:

, где

q_э – масса элемента, т;

q_c – масса захватного приспособления, т

требуемая высота подъема крюка крана:

где

h – превышение уровня опирания конструкции над уровнем стоянки крана;

h_д – высота кондуктора;

h_з – высота запаса (принимается не менее 0.5м);

h_э – монтажная высота элемента;

h_c – расчетная высота строповки;

требуемый вылет стрелы крана:

, где

L_стр – длина стрелы крана,

а – расстояние от оси вращения крана до точки подвески стрелы

(4)

где: Н – превышение верха монтируемой или ранее смонтированной над уровнем пяты стрелы крана, м;

В – расстояние по горизонтали от оси стрелы крана до центра тяжести монтируемой конструкции, м.

где: _ОПТ – угол, обеспечивающий минимальную длину стрелы при монтаже конструкций, градусов ;

₁ – угол, обеспечивающий соблюдение минимальной длины полиспаста h_П в стянутом состоянии, градусов.

12. Выбор кранов для элементов с малой монтажной шириной производится по следующим параметрам:

требуемая грузоподъемность:

, где q_э – масса элемента, т;

q_c – масса захватного приспособления, т

требуемая высота подъема крюка крана:

где h – превышение уровня опирания конструкции над уровнем стоянки крана;

h_д – высота кондуктора;

h_з – высота запаса (принимается не менее 0.5м);

h_э – монтажная высота элемента;

h_c – расчетная высота строповки;

требуемый вылет стрелы крана:

, где

L_стр – длина стрелы крана,

а – расстояние от оси вращения крана до точки подвески стрелы

Для монтируемых конструкция обладающих малой монтажной шириной (до 1 метра),  сразу может приниматься равным 75° без дальнейших расчетов и требуемая длина стрелы находится по выражению:

13. Выбор башенных кранов производится по следующим параметрам

а) по требуемой грузоподъемности Q_ТР, т:

(1)

где: q_Э – масса монтируемого элемента, т (принимается по табл. 1);

q_С – масса грузозахватного приспособления, т (принимается по табл. 3).

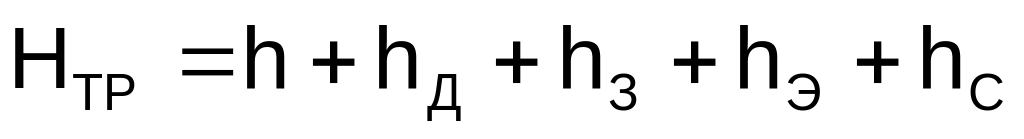

б) по требуемой высоте подъема крюка крана Н_ТР, м:

(2)

где: h – превышение проектного уровня установки конструкции над уровнем стоянки крана, м;

h_Д – высота кондуктора (при монтаже колонн, балок, если монтаж ведется с применением кондукторов), м;

h_З – запас по высоте, равный 1 м;

h_Э – монтажная высота элемента, м;

h_С – расчетная высота строповки.

в) по требуемому вылету стрелы крана L_ТР, м.

где: с – минимальное расстояние от наружной кромки здания до выступающей части крана (с=0,7…1), м;

b₂ – расстояние от наружной кромки здания до центра тяжести монтируемой конструкции, м;

а – ширина базы крана (4…6 м);

r_ХВ – радиус описываемый хвостовой частью для крана 3…4,5 м.
