2.2. Определение методов объектов.
На диаграмме последовательности представлена последовательность выполняемых пользователем (экономистом без категории) действий и действий, выполняемых информационной системой.
Для начала работы необходимо запустить информационную систему, нажав «Кнопку открытия «Главной формы» и на ней кнопки «Вход», то есть запустить файл Договора.exe.
После выбора необходимого действия (путем нажатия на название действия из выпадающего меню), открывается соответствующая форма. Все действия, выполняемые на формах выше.
На рисунках 40-43 представлены диаграммы последовательности, из которых видно взаимодействие пользователя и информационной системы (реакция системы на действия пользователя и хранение данных в проектируемой ИС).
В диаграмме последовательности «Добавление» выделяются следующие методы рис 40:
методы открытия и закрытия форм пронумерованы на диаграмме как 0,0а,1,2,2а, 7д и 7е;
методы открытия закладок пронумерованы на диаграмме как 3,6,9 и 12
метод
«Добавить договор» в базу данных
пронумерованы на диаграмме как 15,16,17 и
18(на этот метод назначена хранимая
процедура «Vstavka».)
(Он включает в себя распределение
введенных данных по определенным
таблицам базы данных: информация об
организации подрядчике, адресе орг.,
наименовании работ и договоре заносится
в различные таблицы);
Рис. 40 Диаграмма последовательности «Добавление».
В
диаграмме последовательности «Поиск»
выделяются следующие методы рис 41:
методы открытия и закрытия форм пронумерованы на диаграмме как 0,0а,1,2 и 2а;
метод «Поиск» по БД пронумерован как 5(на этот метод назначена хранимая процедура «Poisk», которая осуществляет вывод всей информации о договоре или организации на форму по выбранному параметру из базы данных);
Рис. 41 Диаграмма последовательности «Поиск».
В
диаграмме последовательности
«Редактирование» выделяются следующие
методы рис 42:
методы открытия и закрытия форм пронумерованы на диаграмме как 0,0а,1,2,2а,9 и 9а;
метод «Поиск» по БД пронумерован как 5(на этот метод назначена хранимая процедура «Поиск», которая осуществляет вывод всей информации о договоре или организации на форму по выбранному параметру из базы данных);
метод автоматического заполнения полей формы пронумерован как 8а;
метод «Изменить» информацию в БД пронумерован как 13 (на этот метод назначена хранимая процедура «Redact», которая осуществляет изменение информации в базе данных на вновь введенную);

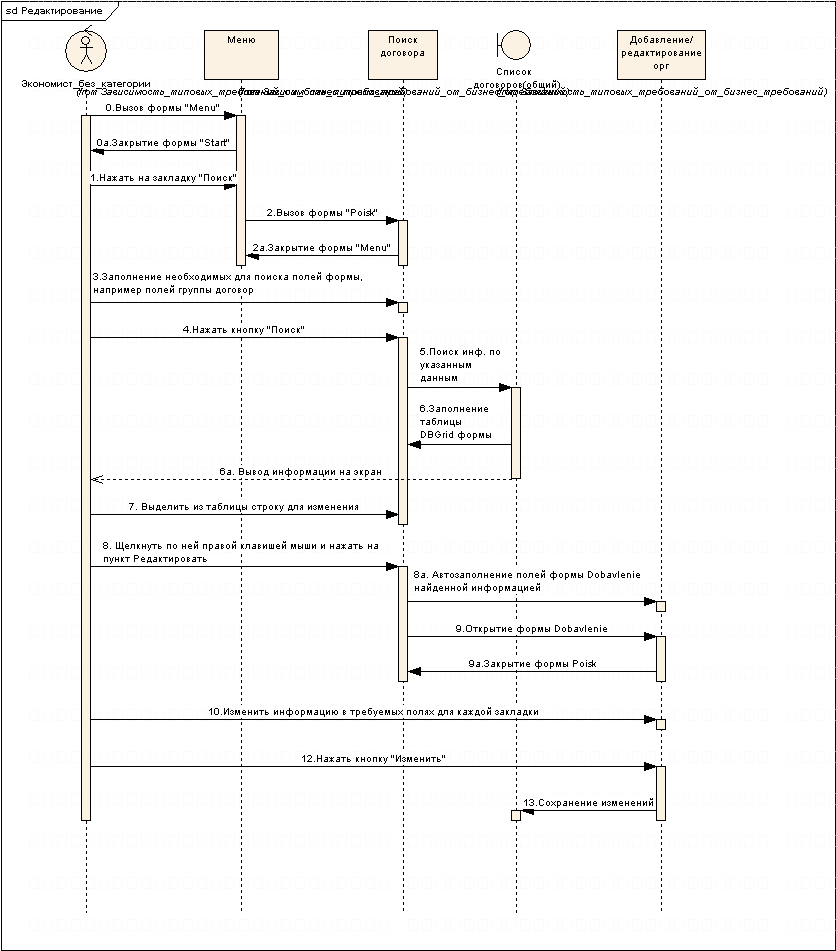

Рис.
42 Диаграмма последовательности
«Редактирование».
В
диаграмме последовательности «Удаление»
выделяются следующие методы рис 43:
методы открытия и закрытия форм пронумерованы на диаграмме как 0,0а,1,2 и 2а;
метод «Поиск» по БД пронумерован как 5(на этот метод назначена хранимая процедура «Поиск», которая осуществляет вывод всей информации о договоре или организации на форму по выбранному параметру из базы данных);
метод автоматического заполнения полей формы пронумерован как 8а;
метод «Удалить» информацию в БД пронумерован как 11 (на этот метод назначена хранимая процедура «Udal», которая осуществляет удаление информации из базы данных);

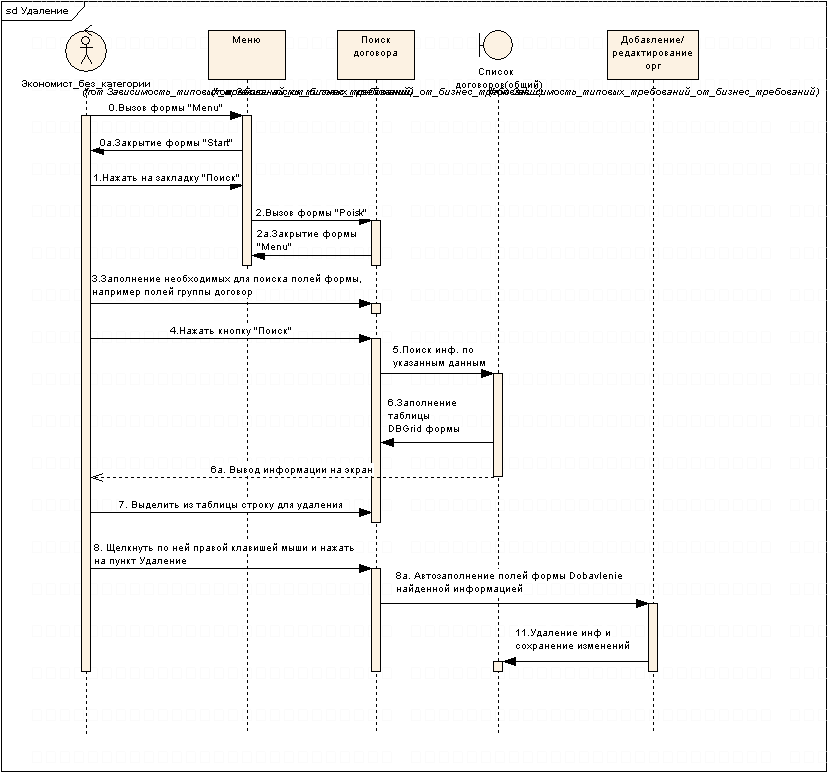

Рис. 43 Диаграмма последовательности «Удаление».
