2. Анализ и проектирование.
2.1. Определение состава классов анализа.
В процессе проектирования были выявлены и назначены на соответствующие объекты следующие базовые классы:
классы объектов форм:
Start назначен на форму Стартовая страница. Элементы и операции данного класса представлены на рис. 23.
Рис. 23 Элементы класса Start
Menu назначен на Меню. Элементы и операции данного класса представлены на рис. 24.
Рис. 24 Элементы класса Menu
ProsmotrRem назначен на форму Просмотр инф по ремонту. Элементы и операции данного класса приведены на рис. 24.
Рис. 24 Элементы класса ProsmotrRem
ProsmotrTex
назначен на форму Просмотр инф по
тех.пер. Элементы и операции данного
класса приведены на рис. 25.
Рис. 25 Элементы класса ProsmotrTex
ProsmotrIkspl назначен на форму Просмотр инф по эксплуатации. Элементы и операции данного класса приведены на рис. 26.
Рис. 26 Элементы класса ProsmotrIkspl
ProsmotrPost назначен на форму Просмотр инф по поставкам. Элементы и операции данного класса приведены на рис. 27.
Рис. 27 Элементы класса ProsmotrPost
ProsmotrOrg назначен на форму Просмотр инф по организациям. Элементы и операции данного класса приведены на рис. 28.
Рис. 28 Элементы класса ProsmotrOrg
ProsmotrDog назначен на форму Просмотр инф по всем договорам. Элементы и операции данного класса приведены на рис. 29.
Рис. 29 Элементы класса ProsmotrDog
PoiskDog
назначен на форму Поиск договоров.
Элементы и операции данного класса
приведены на рис. 30.
Рис. 30 Элементы класса Poisk
PoiskTel назначен на форму Поиск телефонов. Элементы и операции данного класса приведены на рис. 31.
Рис. 31 Элементы класса Poisk
PoiskOrg назначен на форму Поиск ифн по орг. Элементы и операции данного класса приведены на рис. 32.
Рис. 32 Элементы класса Poisk
Dobavlenie
назначен на форму Добавление. Элементы
и операции данного класса приведены
на рис. 33.
Рис. 33 Элементы класса Dobavlenie

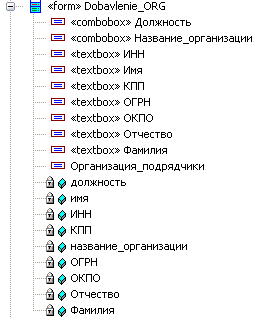

Dobavlenie_ORG назначен на форму Добавление закладка организации. Элементы и операции данного класса приведены на рис. 34.
Рис. 34 Элементы класса Dobavlenie
Dobavlenie_Adres
назначен на форму Добавление закладка
адрес. Элементы и операции данного
класса приведены на рис. 35.
Рис. 35 Элементы класса Dobavlenie
Dobavlenie_Dog назначен на форму Добавление договоров. Элементы и операции данного класса приведены на рис. 36.
Рис. 36 Элементы класса Dobavlenie_Dog
Dobavlenie_Rabot назначен на форму Добавление закладка наименование работ. Элементы и операции данного класса приведены на рис. 37.
Рис. 37 Элементы класса Dobavlenie
Dobavlenie_Dogovor
назначен на форму Добавление закладка
договор. Элементы и операции данного
класса приведены на рис. 38.
Рис. 38 Элементы класса Dobavlenie
Redact назначен на форму Редактирование дог/тел. Элементы и операции данного класса приведены на рис. 39.
Рис. 39 Элементы класса Redact
классы
объектов входной и хранящейся в системе
информации:Выполнение договоров и работ назначен на объекты добавление работ и договоров. Имеет следующие атрибуты: название, наименование работ, вид работ, источник на поставку, номер договора, дата заключения, дата начала, дата завершения, условие, сумма.
Общая на объекты добавления договоров, работ по договорам и фирм подрядчиков, которые эти договора выполняют. Имеет следующие атрибуты: индекс, город, улица, дом, офис, должность, фамилия, имя, отчество, название, наименование работ, вид работ, источник на поставку, номер договора, дата заключения, дата начала, дата завершения, условие, сумма, номер тел1, номер тел2, номер сот тел, факс, e-mail.
Фирм подрядчиков назначен на объекты добавления фирм подрядчиков и их адресов. Имеет следующие атрибуты: индекс, город, улица, дом, офис, должность, фамилия, имя, отчество, название, ИНН, КПП, ОКПО, ОГРН, номер тел1, номер тел2, номер сот тел, факс, e-mail.
сценарии анализа на добавление, поиск, удаление и редактирование представлены ниже;
проектирование хранилища данных (описание представлено далее).
