4.2.3. Уточнение состава экранных форм. Определение конкретных типов управляющих элементов для форм.
Клиентская программа содержит следующие экранные формы:
Главная форма ИС (Стартовая страница);
Форма меню;
Форма просмотра информации по ремонту;
Форма просмотра информации по тех перевооружению;
Форма просмотра информации по эксплуатации;
Форма просмотра информации по поставкам;
Форма просмотра информации по организациям;
Форма просмотра всей информации;
Форма ввода/изменения информации об организации;
Форма ввода информации о договоре
Форма редакт инф по номерам телефона/по сделкам;
Форма поиска информации о договорах;
Форма поиска информации о номерах телефонах;
Форма поиска информации об организации;
Форма удаления инф по завершившимся договорам.
Главная форма становится активной после запуска информационной системы. Доступ к остальным формам осуществляется из выпадающего меню, расположенного на форме меню, на которое попадаешь из главной формы при нажатии кнопки Вход.
Рис.60 Диаграмма экранных форм.
Главная
форма содержит следующие управляющие
элементы:
Button1 – вход в меню;
Button2 – выход из программы;
Рис.61 Главная форма ИС – TEC
Форма
меню содержит следующие управляющие
элементы:
MainMenu1;
ADOConnection1;
Label1.

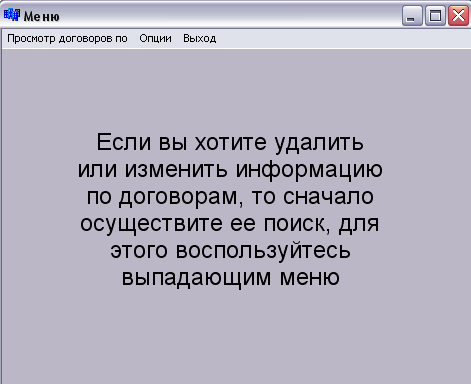

Рис.62 Форма меню - Menu
Форма
просмотра информации по ремонту содержит
следующие управляющие элементы:
ADOQuery1;
DataSource1;
DBGrid1;
Button4 - кнопка возвращения в основное меню.

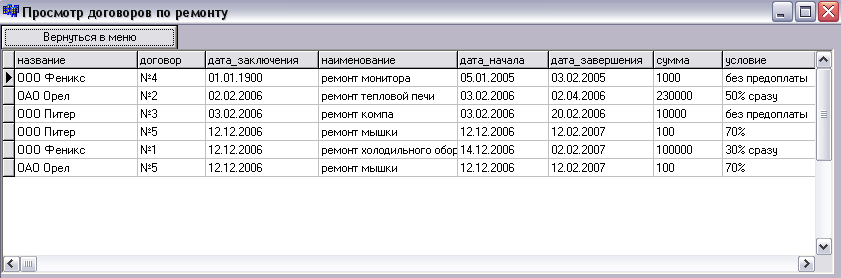

Рис.63 Форма просмотра информации по ремонту - Remont
Форма просмотра информации по тех перевооружению содержит следующие управляющие элементы:
ADOQuery1;
DataSource1;
DBGrid1;
Button1 - кнопка возвращения в основное меню.
Рис. 64 Форма просмотра информации по тех перевооружению - TexPer
Форма
просмотра информации по эксплуатации
содержит следующие управляющие элементы:
ADOQuery1;
DataSource1;
DBGrid1;
Button1 - кнопка возвращения в основное меню.

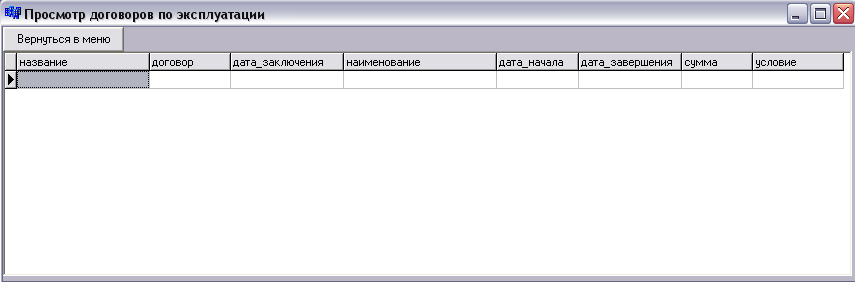

Рис.65 Форма просмотра информации по эксплуатации - Ekspl.
Форма просмотра информации по поставкам содержит следующие управляющие элементы:
ADOQuery1;
DataSource1;
DBGrid1;
Button1 - кнопка возвращения в основное меню.

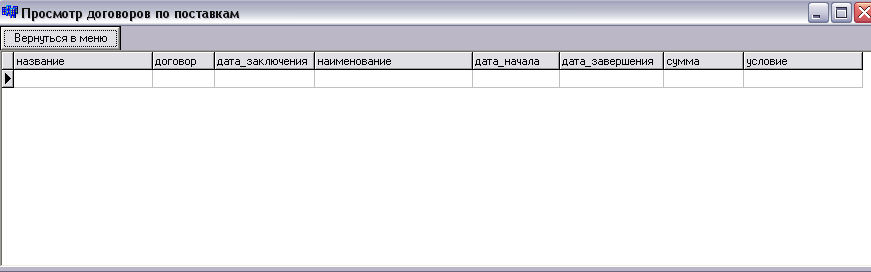

Рис.66 Форма просмотра информации по поставкам - Postavka.
Форма
просмотра информации по организациям
содержит следующие управляющие элементы:
ADOQuery1;
DataSource1;
DBGrid1;
Button1 - кнопка возвращения в основное меню.
Рис. 67 Форма просмотра информации по организациям - Org.
Форма просмотра всей информации содержит следующие управляющие элементы:
ADOQuery1;
DataSource1;
DBGrid1;
Button1 - кнопка возвращения в основное меню.

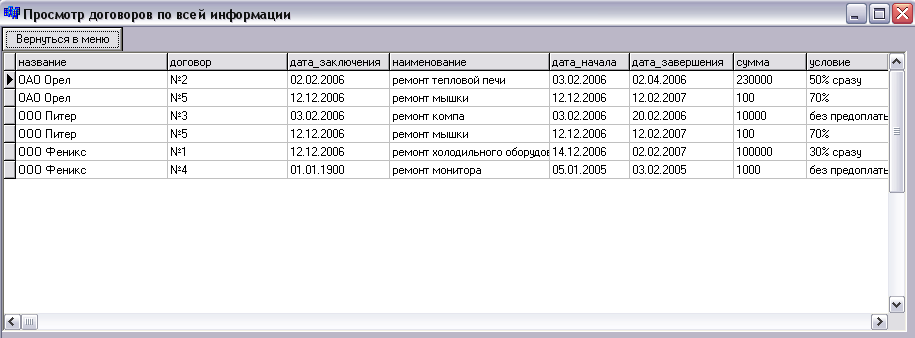

Рис. 68 Форма просмотра всей информации - Inf
Форма ввода/изменения информации об организации содержит следующие управляющие элементы:
ADOQuery1 – ADOQuery8;
Label3 – Label16;
ComboBox2 – контакт;
ComboBox4 – город;
ComboBox1 – название;
ComboBox5 – улица;
ComboBox6 – дом;
ComboBox7 – офис;
ComboBox3 – должность;
Edit1 – ИНН;
Edit8 – КПП;
Edit9 – ОКПО;
Edit10 – ОГРН;
Edit2 – индекс;
Edit11 – фамилия;
Edit12 – имя;
Edit13 – отчество;
Edit3 – номер;
Button1 – кнопка добавления информации;
Button2 – кнопка очистки полей формы;
Button3 – кнопка возвращения в основное меню;
Button4 - кнопка изменения информации.

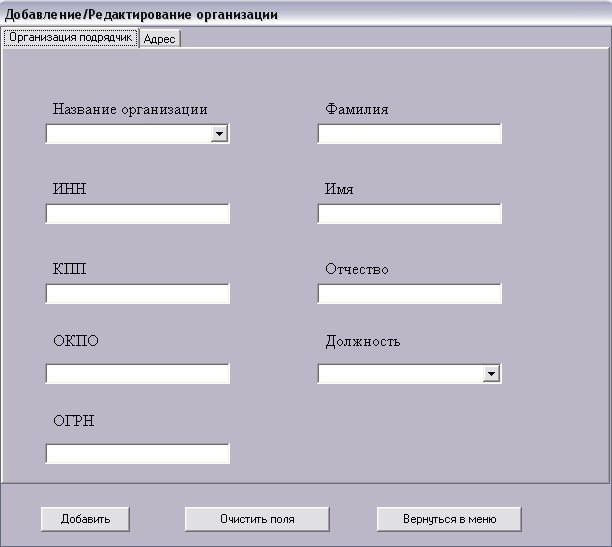

Рис.69 Форма ввода/изменения информации об организации –Vvod Org.
Форма
ввода информации о договоре содержит
следующие управляющие элементы:
ADOQuery1 – ADOQuery4;
Label1 – Label10;
Edit1 – наименование работ;
Edit2 – сумма сделки;
DateTimePicker1 – дата заключения сделки;
DateTimePicker2 – дата начала работ;
DateTimePicker3 – дата завершения работ;
ComboBox1 – вид работ;
ComboBox2 – источник на поставку;
ComboBox3 – номер договора;
ComboBox4 – условие оплаты;
ComboBox5 – название организации;
Button1 – кнопка добавления информации;
Button4 – кнопка очистки полей формы;
Button3 – кнопка возвращения в основное меню.
Рис.70 Форма ввода информации о договоре – Vvod Dog.
Форма
редактирования информации по номерам
телефона/по сделкам содержит следующие
управляющие элементы:
ADOQuery1 – ADOQuery2;
Label1 – Label10;
Edit1 – номер телефона;
Edit3 – сумма сделки;
DateTimePicker1 – дата заключения сделки;
DateTimePicker2 – дата начала работ;
DateTimePicker3 – дата завершения работ;
ComboBox1 – контакт;
ComboBox2 – условие;
Button1 – кнопка изменения информации по телефонам;
Button3 – кнопка изменения информации по сделки;
Button2 – кнопка возвращения в основное меню.
Рис.71 Форма редактирования информации по номерам телефона/по сделкам - Izmen.
Форма поиска информации о договорах содержит следующие управляющие элементы:
ADOQuery1 – ADOQuery2;
PopupMenu1;
DataSource1;
DBGrid1 – перечень договоров
Label1 – Label4;
ComboBox1 – название организации;
ComboBox2 – вид работ;
Edit1 – наименование работ;
Button1 – кнопка поиска информации;
Button2 – кнопка очистки полей формы;
Button3 – кнопка возвращения в основное меню.

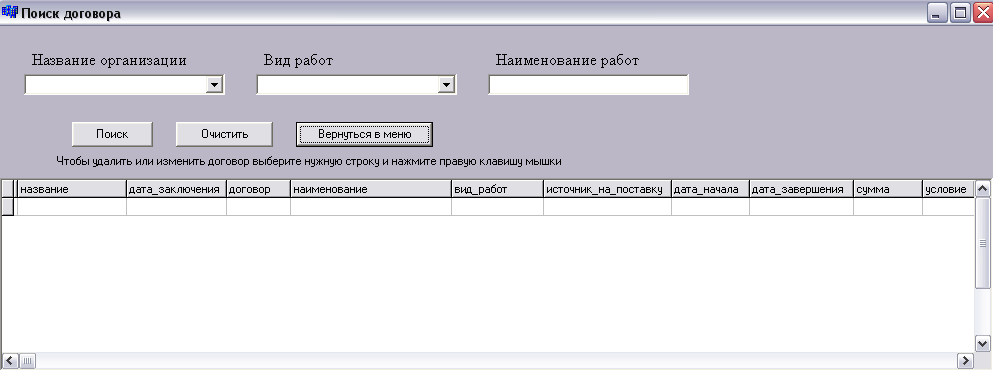

Рис.72 Форма поиска информации о договорах – Poisk Dog
Форма поиска информации о номерах телефонах содержит следующие управляющие элементы:
ADOQuery1 – ADOQuery3;
PopupMenu1;
DBGrid1 – перечень номеров телефонов;
DataSource1;
Label1 – Label5;
ComboBox1 – название организации;
Edit1 – фамилия;
Edit2 – имя;
Edit3 – отчество;
Button1 – кнопка поиска информации;
Button2 – кнопка очистки полей формы;
Button3 – кнопка возвращения в основное меню.

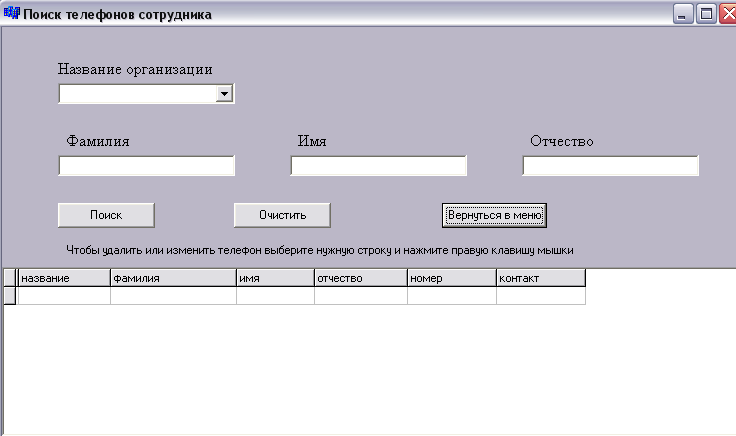

Рис. 73 Форма поиска информации о номерах телефонах – Poisk Tel.
Форма поиска информации об организации содержит следующие управляющие элементы:
ADOQuery1 – ADOQuery4;
PopupMenu1;
DataSource1;
DBGrid1 – перечень организаций;
Label1;
ComboBox3 – название орг;
Edit1 – название организации;
Button1 – кнопка поиска информации;
Button2 – кнопка очистки полей формы;
Button3 – кнопка возвращения в основное меню.

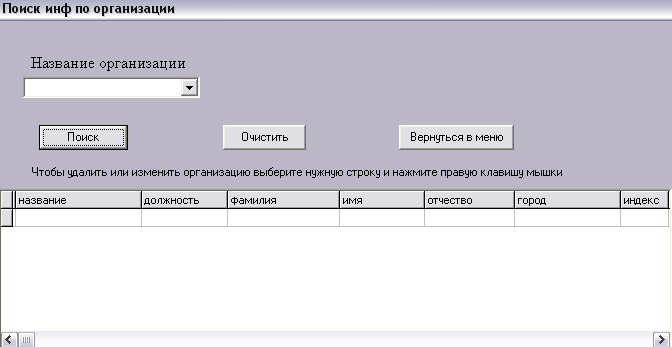

Рис. 74 Форма поиска информации об организации – Poisk Org.
Форма удаления информации по завершившимся договорам содержит следующие управляющие элементы:
ADOQuery1 – ADOQuery2;
DataSource1;
DBGrid1 – перечень объектов выбранного наименования;
Button1 – кнопка удаления договоров;
Button2 – кнопка возвращения в основное меню.
Рис. 75 Форма удаления информации по завершившимся договорам - Udalen.
