2. Цель работы

Целью выполненной работы является повышение надежности и экономичности работы теплового пункта за счет установки в него нового более совершенного оборудования, а также установки регулятора отопления и прибора учета. В рамках работы необходимо провести реконструкцию теплового пункта, включающую в себя:

• замену всех ветхих теплообменных аппаратов на новые;

• установку теплосчетчика;

• установка регулятора отопления.

Необходимо выполнить расчет температурных и расходных графиков системы после реконструкции (с учетом регулирования отопления) и выяснить энергетический эффект от проведенной реконструкции, то есть рассчитать экономию расхода тепла.

3. Схемы теплового пункта

3.1. Схема теплового пункта до реконструкции

Теплоноситель, поступающий в тепловой пункт по подающему трубопроводу теплового ввода, отдает свое тепло в подогревателях систем ГВС, а также поступает в систему отопления потребителей, после чего возвращается в обратный трубопровод теплового ввода и по магистральным сетям отправляется обратно на ТЭЦ для повторного использования. Водопроводная вода, поступающая в тепловой пункт, проходит через насосы холодного водоснабжения, после чего, часть холодной воды отправляется потребителям, а другая часть нагревается в подогревателе ГВС и поступает в циркуляционный контур системы ГВС. В циркуляционном контуре вода при помощи циркуляционных насосов горячего водоснабжения движется по кругу от теплового пункта к потребителям и обратно, потребители отбирают воду из контура по мере необходимости. При циркуляции по контуру, вода постепенно отдает своё тепло и для того, чтобы поддерживать температуру воды на заданном уровне, её постоянно подогревают в том же теплообменнике горячего водоснабжения. Поддержание температуры горячей воды осуществляется регулятором расхода сетевой воды на теплообменник ГВС. Постоянство расхода сетевой воды на систему отопления обеспечивается регулятором расхода, установленном на подающем трубопроводе системы отопления и работающим по перепаду давлений между подающим и обратным трубопроводом.

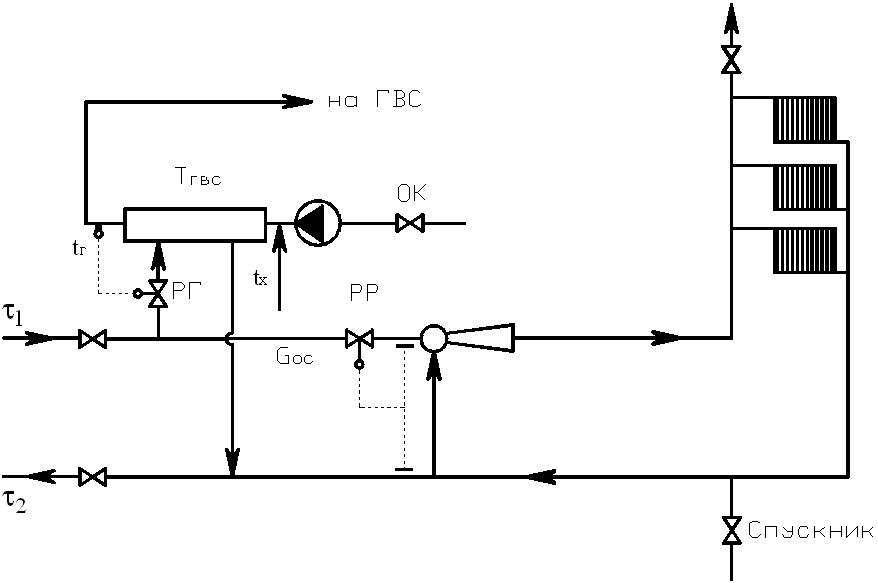

Рис. 1. Схема теплового пункта до реконструкции

3.2. Схема теплового пункта после реконструкции

Основное отличие схемы новой схемы подключения заключается в установке регулятора подачи теплоты на отопление и установки подмешивающего насоса. Работа регулятора отопления осуществляется следующим образом. При снижении температуры внутри помещений ниже расчетной, регулятор расхода, установленный на выводе на систему отопления, от двух датчиков температуры (установленных внутри помещения и на подающем трубопроводе системы отопления) получает импульс на открытие, увеличивая расход воды из подающего трубопровода. В то же время регулятор, установленный после подмешивающего насоса (работающий по перепаду давлений в подающем и обратном трубопроводе системы отопления) получает импульс на закрытие, поскольку с ростом расхода перепад растет. Таким образом, температура воды в отопительных приборах потребителей повышается до расчетного значения. При повышении температуры сверх расчетного значения, система регулирования отрабатывает в обратном порядке.

Регулирование расхода сетевой воды на систему ГВС происходит так же, как и до реконструкции – по температуре горячей воды после теплообменника.

Также новая схема подразумевает установку теплосчетчика, который позволит повысить экономичность работы теплового пункта.

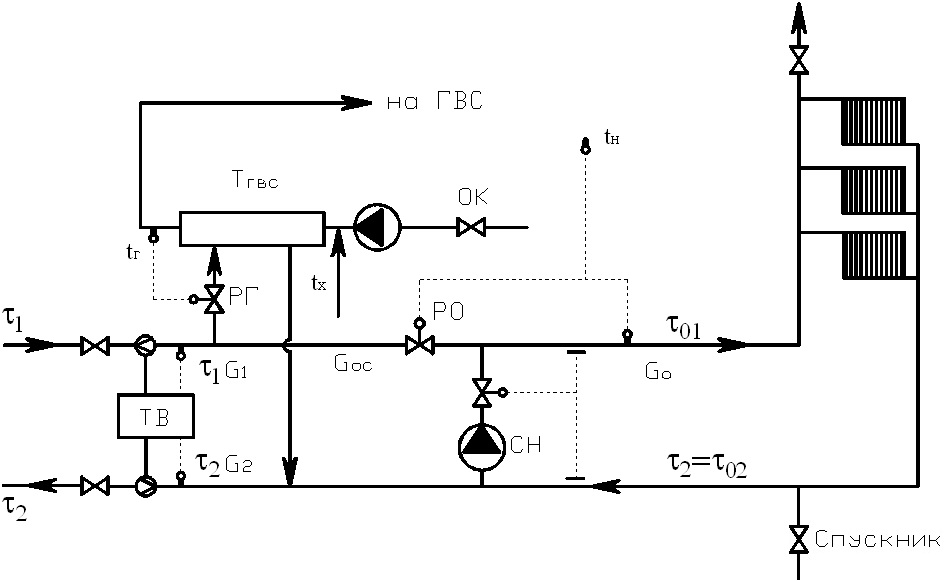

Рис. 2. Схема теплового пункта после реконструкции
