Лабораторная работа №20 «Определение фокусного расстояния и оптической силы собирающей линзы»

Цель работы: Пользуясь формулой тонкой линзы, определить фокусное расстояние и оптическую силу собирающей линзы.

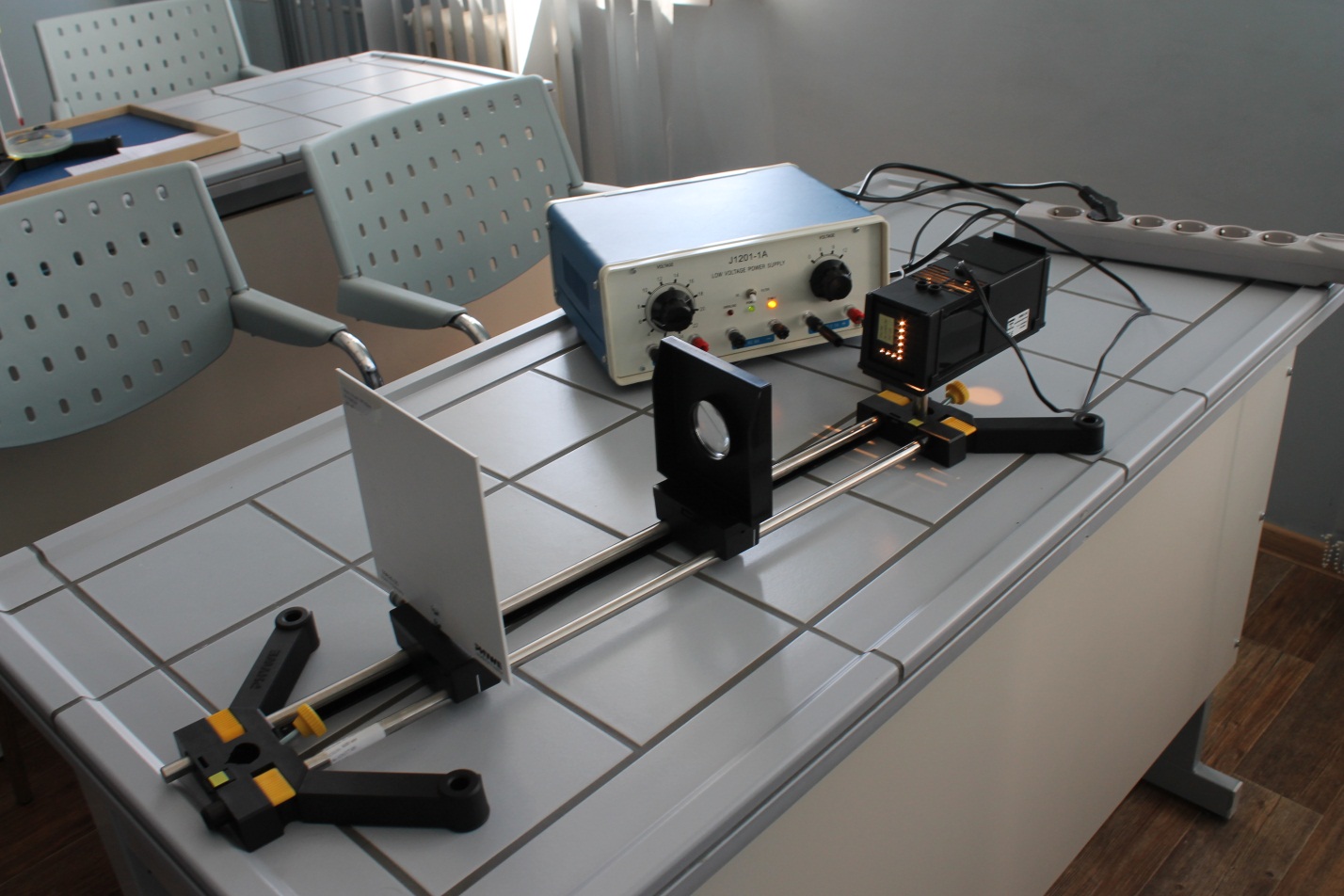

Оборудование:

  • оптическая скамья;

  • собирающая линза;

  • экран;

  • источник света;

  • линейка.

Теория:

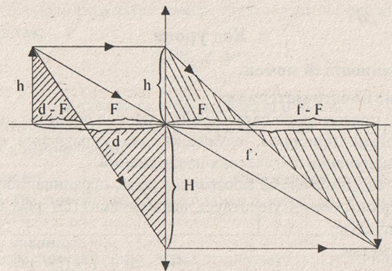

Вывод формулы тонкой линзы

Из подобия заштрихованных треугольников следует:

и ,

откуда ,

, ,

или ,

где d – расстояние предмета от линзы; f – расстояние от линзы до изображения; F – фокусное расстояние.

Оптическая сила линзы равна:

При расчетах числовые значения действительных величин всегда подставляются со знаком «плюс», а мнимых – со знаком «минус».

Ход работы:

  1. Установить на одной прямой источник света, линзу и экран.

  2. Перемещать источник света и линзу до тех пор, пока на экране не получится четкое изображение источника света.

  3. Измерить расстояние от источника до линзы d, от экрана до линзыf с точностью до 1 мм.

  4. Вычислить главное фокусное расстояние линзы F, пользуясь формулой тонкой линзы, выразить его в метрах.

  5. Определить оптическую силу линзы D.

  6. Результаты всех измерений и вычислений занести в таблицу:

d, см

d, см

f, см

f, см

F, см

F, см

D, дптр

D, дптр

34,7

0,05

15,1

0,05

10,5

0,105

9,52

0,1

Тогда

Тогда

Вывод: С помощью предложенного оборудования было определено
