1.3 Индексация стреловых самоходных кранов

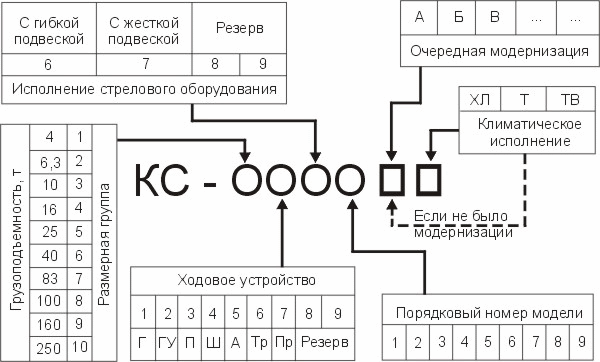

Всем моделям стреловых самоходных автокранов общего назначения, выпускающимся заводами Минстройдормаша, присваивается индекс, структурная схема которого отображена на рисунке 1. Первые две буквы индекса КC означают - кран стреловой самоходный; четыре основные цифры индекса последовательно означают: размерную группу (грузоподъемность в тоннах) автокрана, тип ходового устройства, тип подвески стрелового оборудования и порядковый номер модели крана.

Десять размерных групп автокранов обозначаются цифрами с 1 по 10. Тип ходового устройства обозначается цифрами с 1 по 9, причем цифра 1 обозначает гусеничное устройство (Г), 2 - гусеничное уширенное (ГУ), 3 - пневмоколесное (П), 4 - специальное шасси автомобильного типа (Ш), 5 - автошасси стандартного грузового автомобиля (А), 6 - автошасси серийного трактора (Тр), 7 - прицепное ходовое устройство (Пр.), 8,9 - резерв. Тип подвески стрелового оборудования указывается цифрами 6 или 7, означающими соответственно гибкую или жесткую подвеску. Последняя цифра индекса (цифра с 1 по 9) обозначает порядковый номер модели данного крана. Следующая после цифрового индекса дополнительная буква (А, Б, В, Г и т.д.) обозначает порядковую модернизацию данного автокрана, последующие буквы (ХЛ, Т или ТВ) - вид специального климатического исполнения автомашины: ХЛ - северное, Т - тропическое, ТВ - для работы во влажных тропических условиях. Например, индекс КС-4561АХЛ обозначает: автокран самоходный стреловой, четвертой размерной группы (грузоподъемность – 16 тонн), на стандартном автошасси грузового автомобиля, оборудованный гибкой подвеской стрелового типа, первая модель, прошедшая первую модернизацию в северном исполнении.

Первые две буквы индекса КС обозначают кран стреловой самоходный, четыре основные цифры индекса последовательно означают:

- размерную группу (грузоподъемность в тон.) автокрана,

Рис 1.1

- тип ходового устройства,

- тип подвески стрелового оборудования,

- порядковый номер модели автокрана

Десять размерных групп грузоподъемности кранов указываются соответственно цифрами с 1 по 10.

Тип ходового устройства указываются цифрами с 1 до 9, причем цифра обозначает:

1 – гусеничное устройство (Г)

2 – гусеничное уширенное (ГУ)

3 – пневмоколесное (П)

4 – специальное шасси автомобильного типа (Ш)

5 – шасси стандартного грузового автомобиля (А)

6 – шасси серийного трактора (Тр)

7 – прицепное ходовое устройство (Пр.)

8 – короткобазное шасси (К)

9 – резерв

Тип подвески или исполнение стрелового оборудования указывается цифрами:

6 – гибкая подвеска

7 – жесткая подвеска

8, 9 – резерв

Последняя цифра индекса (цифра с 1 по 9) указывает порядковый номер модели автокрана.

Следующая после цифрового индекса дополнительная буква (А, Б, В, Г и т.д.) указывает порядковую модернизацию данного автокрана, следующие буквы (ХЛ, Т или ТВ) – вид специального климатического исполнения машины:

ХЛ – северное

Т – тропическое

ТВ – для работы во влажных тропических условиях

Например, индекс КС – 4561АХЛ обозначает: кран стреловой самоходный, четвертой размерной группы (грузоподъемностью 16 тонн), на стандартном шасси грузового автомобиля, с гибкой подвеской стрелового оборудования, первая модель, прошедшая первую модернизацию, в северном исполнении.
