17. Создание спецификации. Создание спецификации в ручном режиме.

Спецификация – документ, содержащий информацию о составе сборки, представленную в виде таблицы. Спецификация оформляется рамкой и основной надписью. Она часто бывает многостраничной.

Каждый сборочный чертеж должен иметь спецификацию. Она определяет состав сборочной единицы и необходима для ее изготовления. На основе спецификации комплектуются все остальные конструкторские документы.

Разработка спецификации на сборочную единицу, состоящую даже из нескольких десятков деталей является трудоемкой задачей, не говоря уже о более сложных изделиях. Конструктору приходится заполнять строки спецификации, фактически дублируя информацию из основных надписей чертежей сборочных единиц и деталей. Нужно следить за согласованием номеров позиций в спецификации и на листах сборки, вводить в спецификацию достаточное количество резервных строк. При составлении спецификации необходимо придерживаться требований стандартов, которые строго оговаривают последовательность создания разделов, порядок сортировки строк в разделах и многое другое.

При внесении изменений в изделие, которые необходимо отразить в спецификации, выполнение всех этих условий еще более усложняется.

Система проектирования спецификаций значительной степени облегчает выполнение подобных операций при подготовке спецификации. Конструктор может создавать разделы и вводить в них строки в любой последовательности. Соответствие структуры документа требованиям стандартов обеспечивается системой.

При удалении или добавлении строк в любой из разделов система автоматически согласовывает номера позиций в спецификации со всеми листами сборочной единицы, которые связаны с данной спецификацией.

Система проектирования спецификаций не входит в стандартный комплект поставки. Она является независимым модулем, поэтому заказывается и оплачивается отдельно.

Система проектирования спецификаций является одним из самых эффективных и сложных приложений, входящих в систему КОМПАС-3D V7. Система проектирования спецификаций позволяет использовать два режима работы: ручной; полуавтоматический.

Создание спецификации в ручном режиме. Ручной режим прост для освоения. Однако он исключает возможность использования всех сервисных возможностей Системы проектирования спецификаций. Применение этого режима целесообразно при разработке несложной спецификации или в случае отсутствия сборочного чертежа и чертежей деталей, входящих сборку.

Спецификация создаётся следующим образом. Сначала необходимо включить работу со спецификацией.

Настраиваем описание спецификации.

Элементы, относящиеся к одному объекту, рекомендуется объединить, кроме обозначения позиции в макроэлемент. Выделяем элемент и обозначение позиции. Вызываем контекстное меню и выбираем: Добавить объект спецификации.

Выбираем раздел: Детали.

Кнопкой дополнительные параметры в окне объект спецификации открываем окно дополнительных параметров.

Выбираем вкладку документы и трёхмерную модель соответствующей детали.

После добавления всех планок в раздел сохраняем чертёж и выбираем создание спецификации.

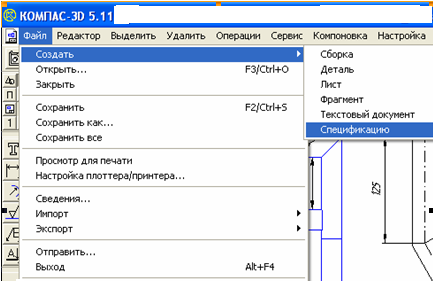

Рисунок 16 – Выбор создания спецификации

Кнопкой управление сборкой подключаем к спецификации сборочный чертёж.

Рисунок 17 – Управление сборкой
