28. Операции процесса разработки продукта. Аналити­ческие и синтетические.

Процесс разработки начинается с запросов потребителей, которые обслуживаются отделом маркетинга, и заканчивается полным описани­ем продукта, обычно выполняемым в форме рисунка. Процесс производства на­чинается с технических требований и заканчивается поставкой готовых изделий.

Операции, относящиеся к процессу разработки, можно разделить на аналити­ческие и синтетические. Первичные операции разработ­ки, такие как определение необходимости разработки, формулирование техниче­ских требований, анализ осуществимости и сбор важной информации, а также концептуализация разработки, относятся к подпроцессу синтеза. Результатом подпроцесса синтеза является концептуальный проект предполагаемого продук­та в форме эскиза или топологического чертежа, отражающего связи различных компонентов продукта.

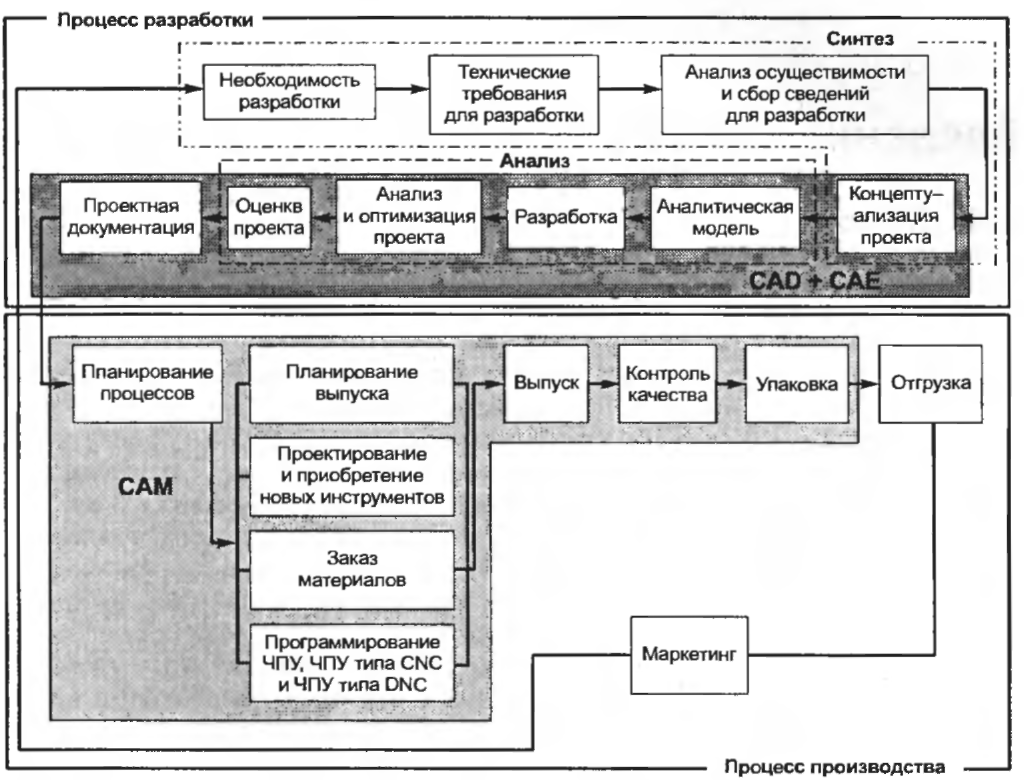

Рисунок 1 – Жизненный цикл продукта

Готовый концептуальный проект анализируется и оптимизируется – это уже подпроцесс анализа. Прежде всего, вырабатывается аналитическая модель, по­скольку анализируется именно модель, а не сам проект.

После завершения проектирования и выбора оптимальных параметров начина­ется этап оценки проекта. Для этой цели могут изготавливаться прототипы.

Если результат оценки проекта оказывается удовлетворительным, начинает­ся подготовка проектной документации. К ней относятся чертежи, отчеты и спи­ски материалов.

29. Измерения. Общие особенности измерений. Измерения на плоскости.

Измерения. Общие особенности измерений. При работе в графических документах может возникнуть необходимость узнать расстояние или угол между точками, кривыми, найти площадь фигуры и т.п. В KOMПAC-3D V7 возможно измерение различных геометрических характеристик, а также расчет массо-инерционных характеристик модели (объема, массы, координат центра тяжести, осевых и центробежных моментов инерции).

Команды измерений сгруппированы в меню Сервис, а кнопки для вызова команд – на панели Измерения (2D) (рисунок 14).

Рисунок 14

Информационное окно. После вызова любой из команд из­мерений на экране появляется Ин­формационное окно. В нем отображаются: текущая дата, полное имя активного документа, название текущей команды, результаты измерений.

Вы можете перемещать курсор по тексту в окне, вводить в него произвольный текст, выделять фрагменты текста клавишами или мышью. Если длина списка результатов превышает размеры окна, для просмотра значений пользуйтесь линейками прокрутки. Информационное окно имеет собственное меню, состоящее из двух пунктов: Файл и Редактор.

Измерения на плоскости. После вызова любой из команд измерений на плоскости на Па­нели свойств появляется вкладка Измерение. На ней расположены элементы, позволя­ющие настроить параметры процесса измерения.

Площадь. Чтобы определить площадь произвольной фигуры, вызовите команду Площадь. Укажите точку внутри замкнутой области, ограниченной пересекающимися геометрическими объектами. Границы фигуры, образованной этими объектами, будут определе­ны автоматически.

Для измерения площади и вычисления координат геометрического центра сложной фигуры, состоящей из нескольких частей и имеющей отверстия, пользуйтесь командой Вычислить массо-центровочные характеристики плоского тела.
