МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОУ ВПО «ОМСКИЙ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ»
им. Ф. М. Достоевского
Кафедра химической технологии
Расчетная задача Построение процессинговой схемы переработки самотлорской нефти (б VIII, валанжин))
Выполнила:
студентка гр. ХТС-601-О
Козлова П.В.
Проверила:
доцент кафедры химической
технологии,
к.т.н. Носенко В.Н.
Омск, 2010 г.
Разгонка (ИТК) самотлорской нефти (Б VIII,валанжин) в аппарате АРН-2 и характеристика полученных фракций
Таблица 1
№ фракции |
Температура вы-кипания фракции при 760 мм рт. ст., °С |
Выход на нефть, % |
ρ420 |
nD20 |
М
|
ν20, сСт |
ν50, сСт |
ν100, сСт |
Температура, °С |
Содержание серы, % |
||
отдельных фракций |
суммарный |
заст. |
всп. |
|||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
1 |
До 28 (газ до С4) |
1,10 |
1,10 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2 |
28-44 |
2,72 |
3,82 |
0,6444 |
1,3734 |
- |
- |
- |
- |
- |
- |
0 |
3 |
44-60 |
2,84 |
6,66 |
0,6695 |
1,3825 |
- |
- |
- |
- |
- |
- |
- |
4 |
60-80 |
3,00 |
9,66 |
0,6921 |
1,3920 |
- |
- |
- |
- |
- |
- |
Следы |
5 |
80-98 |
3,09 |
12,75 |
0,7139 |
- |
- |
- |
- |
- |
- |
- |
- |
6 |
98-116 |
3,09 |
15,84 |
0,7332 |
1,4114 |
108 |
- |
- |
- |
- |
- |
0,01 |
7 |
116-133 |
2,84 |
18,68 |
0,7474 |
- |
- |
- |
- |
- |
- |
- |
- |
8 |
133-152 |
3,09 |
21,77 |
0,7608 |
1,4294 |
127 |
- |
- |
- |
- |
- |
- |
9 |
152-171 |
3,18 |
24,95 |
0,7732 |
- |
- |
1,17 |
- |
- |
- |
- |
- |
10 |
171-190 |
3,30 |
28,25 |
0,7868 |
1,4445 |
148 |
1,43 |
1,00 |
- |
<-60 |
- |
0,06 |
11 |
190-208 |
3,30 |
31,55 |
0,7995 |
- |
- |
1,82 |
1,23 |
- |
-58 |
- |
- |
12 |
208-224 |
3,34 |
34,89 |
0,8109 |
1,4568 |
170 |
2,38 |
1,50 |
- |
-51 |
- |
- |
13 |
224-241 |
3,34 |
38,23 |
0,8222 |
- |
- |
3,02 |
1,79 |
0,96 |
-44 |
- |
0,34 |
14 |
241-260 |
3,56 |
41,79 |
0,8325 |
1,4672 |
194 |
3,85 |
2,11 |
1,13 |
-36 |
- |
- |
15 |
260-278 |
3,60 |
45,39 |
0,8433 |
- |
- |
5,06 |
2,48 |
1,36 |
-28 |
- |
- |
16 |
278-296 |
3,48 |
48,87 |
0,8527 |
1,4770 |
220 |
6,90 |
2,92 |
1,58 |
-21 |
- |
0,65 |
17 |
296-313 |
3,52 |
52,39 |
0,8630 |
- |
- |
9,23 |
3,58 |
1,83 |
-14 |
- |
- |
18 |
313-329 |
3,52 |
55,91 |
0,8722 |
1,4865 |
250 |
11,88 |
4,45 |
2,11 |
-6 |
- |
- |
19 |
329-346 |
3,48 |
59,39 |
0,8810 |
- |
- |
14,71 |
5,80 |
2,46 |
2 |
- |
1,02 |
20 |
346-365 |
3,56 |
62,95 |
0,8888 |
1,4966 |
285 |
- |
7,70 |
2,92 |
9 |
- |
- |
21 |
365-387 |
3,60 |
66,55 |
0,8965 |
- |
- |
- |
12,82 |
3,71 |
16 |
- |
- |
22 |
387-411 |
3,76 |
70,31 |
0,9042 |
1,5065 |
325 |
- |
21,60 |
4,80 |
22 |
- |
1,42 |
23 |
411-435 |
3,60 |
73,91 |
0,9117 |
- |
- |
- |
32,40 |
6,48 |
28 |
218 |
- |
24 |
435-460 |
3,72 |
77,63 |
0,9195 |
1,5100 |
366 |
- |
52,10 |
8,98 |
33 |
239 |
- |
25 |
460-485 |
3,76 |
81,39 |
0,9270 |
1,5185 |
- |
- |
66,20 |
10,00 |
37 |
257 |
1,79 |
26 |
485-500 |
2,41 |
83,80 |
0,9338 |
1,5220 |
403 |
- |
76,00 |
11,25 |
39 |
268 |
1,88 |
27 |
Остаток |
16,20 |
100,00 |
0,9952 |
- |
- |
- |
- |
- |
- |
- |
2,30 |
Определение шифра нефти по технологической классификации
для самотлорской нефти (БVIII, валанжин)

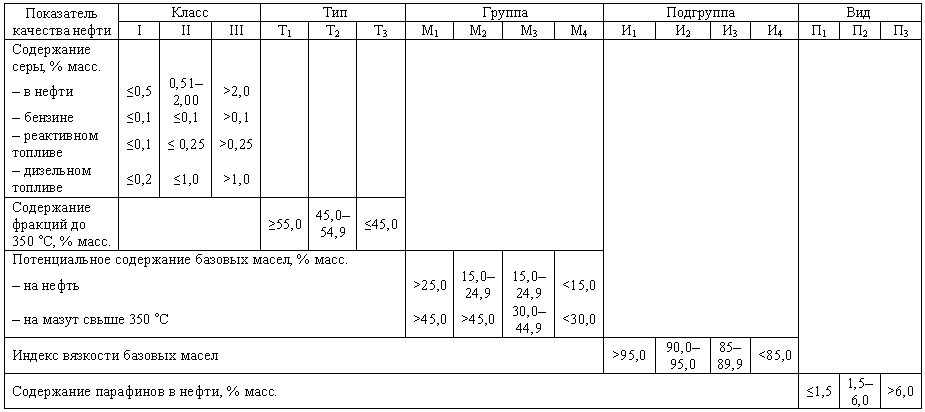

Рис. 1. Технологическая классификация нефтей.
Для самотлорской нефти (БVIII, валанжин) был определен шифр 31212 в соответствии с рис. 1.
Класс 3: содержание серы в нефти составляет 2,30% масс., в бензине – 0,06% масс., в реактивном топливе – 0,34% масс., в дизельном топливе – 1,02% масс.
Тип 1: содержание фракций, выкипающих до 350°С составляет 60% масс.
Группа 2: потенциальное содержание базовых масел находится в интервале от 15,0 до 24,9% масс. на нефть.
Подгруппа 1: Индекс вязкости базовых масел превышает 95.
Вид 2: Содержание парафинов в нефти лежит в интервале от 1,5 до 6,0% масс. Из нефти можно без депарафинизации получить реактивное топливо и летнее дизельное топливо с пределами кипения 240 - 350ºС и температурой застывания не выше -10ºС. Для получения дизельного зимнего топлива и базовых дистиллятных масел требуется депарафинизация. [1]
Для проектируемого НПЗ был принят топливно-нефтехимический вариант, так как выход фракций, выкипающих до 350ºС составил 60%, в том числе бензиновых фракций – 22,6%, керосиновых – 11,7%, дизельных – 24,6% [2]. При использовании современных процессов каталитического крекинга и гидрокрекинга выход топливных фракций может быть существенно увеличен.
Потенциальное содержание фракций 85 - 180ºС составляет порядка 14%, что позволяет получить до 11,5% ароматических углеводородов, являющихся ценным сырьем для нефтехимии.
Комплексный вариант переработки, включающий производство базовых масел, был отвергнут, так как индексы вязкости дистиллятных базовых масел самотлорской нефти после депарафинизации равны 52 и 38 соответственно для фракций 350-450°С и 450-500°С, и, следовательно, невозможно получить высококачественную продукцию при переработке данной нефти, обладающую высокой стоимостью.

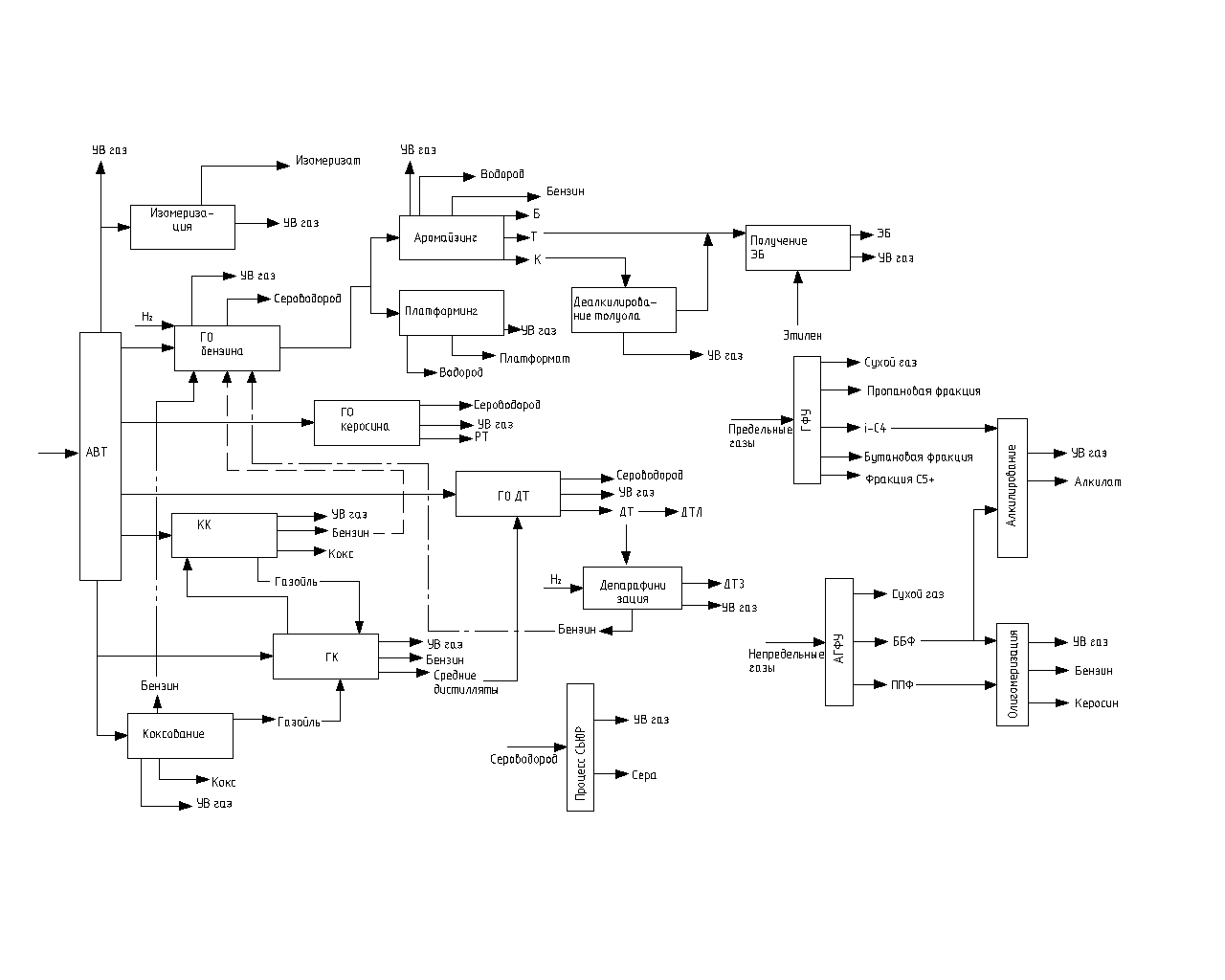

Рис. 2. Блок-схема проектируемого НПЗ
