(Таблица №6)

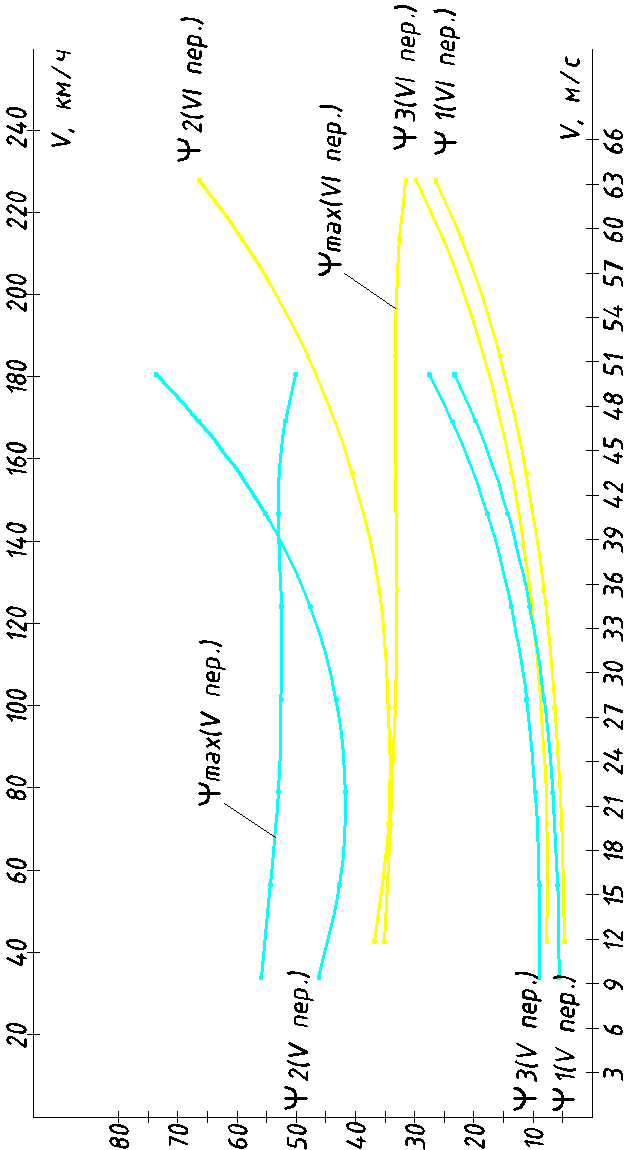

Топливно-экономическая характеристика Qs(V)
(Рис. №7)
5. Тормозная характеристика.
Тормозная характеристика автомобиля – это зависимость его скорости от времени, а так же величины и характера изменения ускорения от времени.
Время торможения:
t=tp1+tp2+tЗ+tН+tУ, где
tp1=0,3 – время психологической реакции человека(водителя),
tp2=0,3 – время физиологической реакции человека(водителя),
tЗ =0,1 – время запаздывания деталей тормозных механизмов,
tН=0,2 – время нарастания тормозного усилия,
tУ – время установившегося торможения с максимальным замедлением.
Максимальное замедление:
,
=0,
т.к. скорость автомобиля очень быстро
уменьшается и сила сопротивления воздуха
существенно не повлияет на результат.
=1,
т.к. торможение автомобиля производится
тормозными механизмами с отсоединенным
от трансмиссии двигателем.
Тогда:
Скорость Vн в конце периода нарастания замедления до aТ.уст:
.
Время установившегося замедления:
;
Тормозную диаграмму
автомобиля строим для случая торможения
со скорости 35м/c(126км/ч)
по уплотненному снегу, но примем
коэффициент сцепления
=0,45,
что выше табличных значения для данного
покрытия т.к. при на подготовленных
раллийных автомобилях используются
шины со спортивным шипом по КиТТ 2.3.:
м/с2;
м/с;
с;
tост= 0.3+0.3+0.1+0.2+7.58=8.48c .
Тормозная характеристика V(t), a(t)
(Рис. №8)
Список литературы:
Тарасик В.П. Теория движения автомобилей: Учебник для вузов. Спб.: БХВ-Петербург, 2006. - 478 с.
Методические указания. Тягово-динамический и топливо-экономический расчет автомобиля. В.А. Чернышев. Москва 2002.
Учебное пособие. Методика расчета тягово-скоростных свойств и топливной экономичности автомобиля на стадии проектирования. Д.Е. Вохминов, В.В. Коновалов, В.В. Московкин, В.В. Селифонов, В.В. Серебряков. Москва 2000.
Методические указания. Тяговый расчет трактора В.А. Савочкин. Москва 2001.
Приложения:
“J” к МСК FIA от 01.01.12
Приложение 9 к КиТТ от 01.01.09
