1.3. Расчет передаточных чисел трансмиссии
Расчет передаточных чисел трансмиссии при движении по сухому укатанному грунту. Согласно регламенту, возьмем гравийные шины со следующими характеристиками: 235/65 R17 93T.
Статический радиус колеса:
,
-
свободный радиус колеса,
=
0.97
- коэффициент
деформации шины,
-
нормальный прогиб шины, выбираем 6,8,
т.к. ввиду имеются жесткие гравийные
шины.
,
d=17 – диаметр диска (в дюймах),
- ширина шины,
d=17*2,538=43,15см,
,
D=368,2*2=736,4мм – свободный диаметр,
,
,
,
.
Передаточные числа:
Передаточное число главной передачи определяем при движении с максимальной скоростью на высшей передаче.
,
=
230км/ч(63,89м/с) - максимальная скорость
движения автомобиля,
=
8000об/мин
– максимальные обороты двигателя
Uкп.в.=1– передаточное число коробки передач на высшей передаче;
- передаточное
число главной пары.
Т.к. регламентом размерешены ГП со значениями: 3,9; 4,1; 4,3; 4,5; 4,7; 4,9, принимаем значение передаточного числа главной пары = 4,7. Уменьшая максимальную скорость до 63,07м/с (227,05км/ч).
Передаточное число трансмиссии на 1-й передаче определяем по условию преодоления максимального сопротивления:
,
Передаточное число трансмиссии на 1-й передаче по условию сцепления колес с опорной поверхностью:
,
Принимаем:
Uтр.н.=15,
Передаточное число коробки передач на 1-й передаче:
.
Количество передач n=6;
Передаточные числа для остальных передач определяем по методу геометрической прогрессии, т.к. для раллийного автомобиля необходимо поддерживать динамику, следовательно «укорачивать» передачи, по мере увеличения скорости.

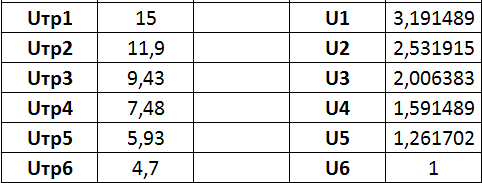

Таблица значений передаточных чисел Трансмиссии и КПП:
(Таблица №2)
1.4. Тяговый баланс автомобиля
Тяговый
баланс автомобиля - это зависимость
силы тяги на колесах
автомобиля для всех передаточных чисел
в трансмиссии и
сил сопротивления качению
Рf
и
воздуха
,
от скорости движения автомобиля. Кривые
Ртi
строим
для каждой передачи.
Зависимость скорости автомобиля V от частоты вращения:
,
Тяговая
сила автомобиля
(
)
,
- сила тяги без
учета потерь на сопротивление воздуха.
-
крутящий момент при n
об/мин.
-
полное передаточное число трансмиссии
на выбранной передаче.
- сила сопротивления воздуха.
-
лобовая площадь автомобиля.
–
коэффициент
сопротивления воздуха.
1.5. Динамическая характеристика
Динамическая характеристика автомобиля - это зависимость динамического фактора Dm от скорости движения автомобиля V.
Динамический фактор определяется исходя из значений тягового баланса автомобиля:
Значения Pт, Pk, Pw,D представлены в таблице №3.
Таблица
значений тяговой и динамической
характеристик:
(Таблица №3)

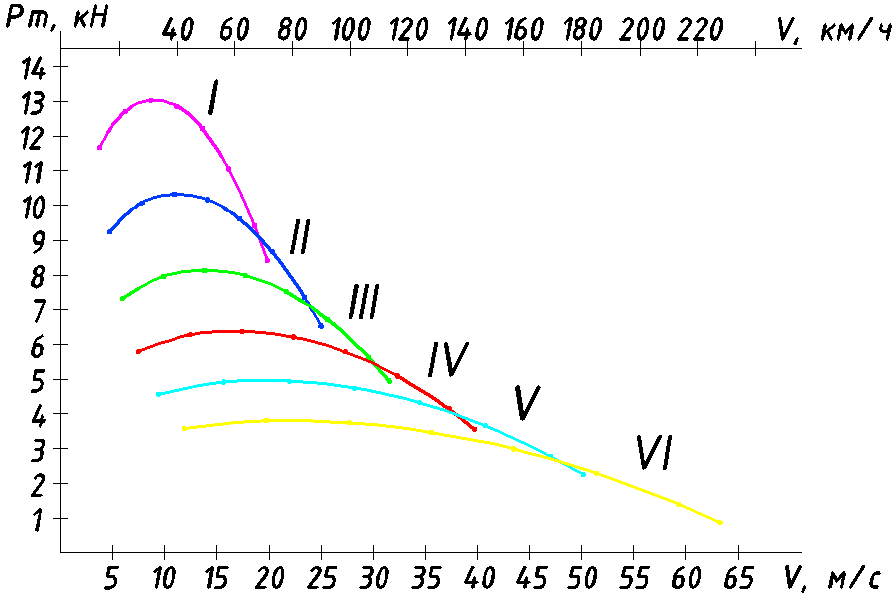

Тяговая
характеристика Pт(V):
(Рис. №3)

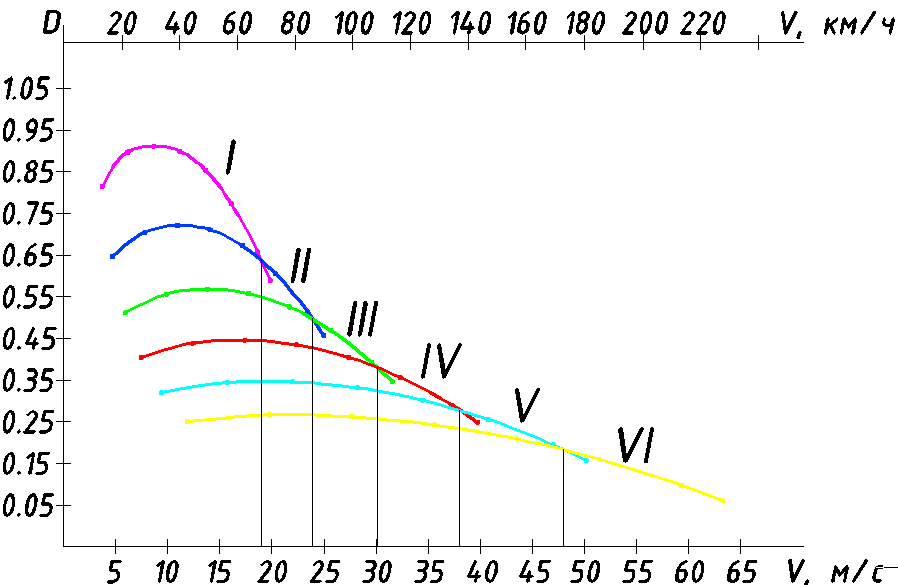

Динамическая характеристика D(V):
(Рис. №4)
