2. Задание для контрольных работ

Графическая работа № 1.

Выполнить титульный лист (формат А4).

Методические указания к выполнению листа 1.

Все надписи на чертежах и других документах всех отраслей промышленности должны выполняться чертежным шрифтом по ГОСТ 2.304-81.

Термины и определения

Размер шрифта h – величина, определенная высотой прописных букв в миллиметрах. Высота прописных букв измеряется перпендикулярно к основанию строки.

Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта.

Титульный лист является первым листом документа. Образец показан на рисунке. Перенос частей слов на титульном листе недопустим.

1. Наименование колледжа (техникума), шрифт № 5, строчными буквами

2. Наименование документа, шрифт №7, прописными буквами

3. Фамилия преподавателя и студента, шрифт №5 строчными буквами

4. Год выполнения работы, шрифт №7 (без указания слова «год»)

1

2

3

4

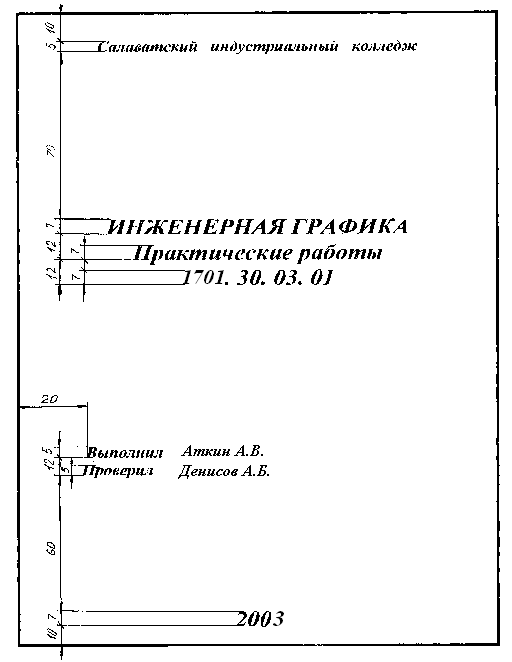

Рисунок 1 – Выполнение титульного листа

Графическая работа № 2 – Сопряжения

(формат А4)

По указанным размерам выполнить чертеж детали (рекомендуемый масштаб – 1:1), нанести размеры. Показать построение, с помощью которых найдены центры дуг и точки сопряжения.

Вычерчивание контура детали сопряжением и нанесением размеров.

Методические указания к выполнению листа

При вычерчивании контуров технических деталей и в других технических построениях часто приходится выполнять сопряжения (плавные переходы) от одной линии к другой. Вспомните правила построения сопряжения. Обводку контура деталей производить с помощью циркуля.

В технике часто приходится вычерчивать кривые линии составленные из большого количества малых дуг окружностей. Такие линии невозможно провести циркулем. Эти кривые вычерчивают с помощью лекал и называют лекальными. Для обводки лекальных кривых нужно иметь несколько лекал

.

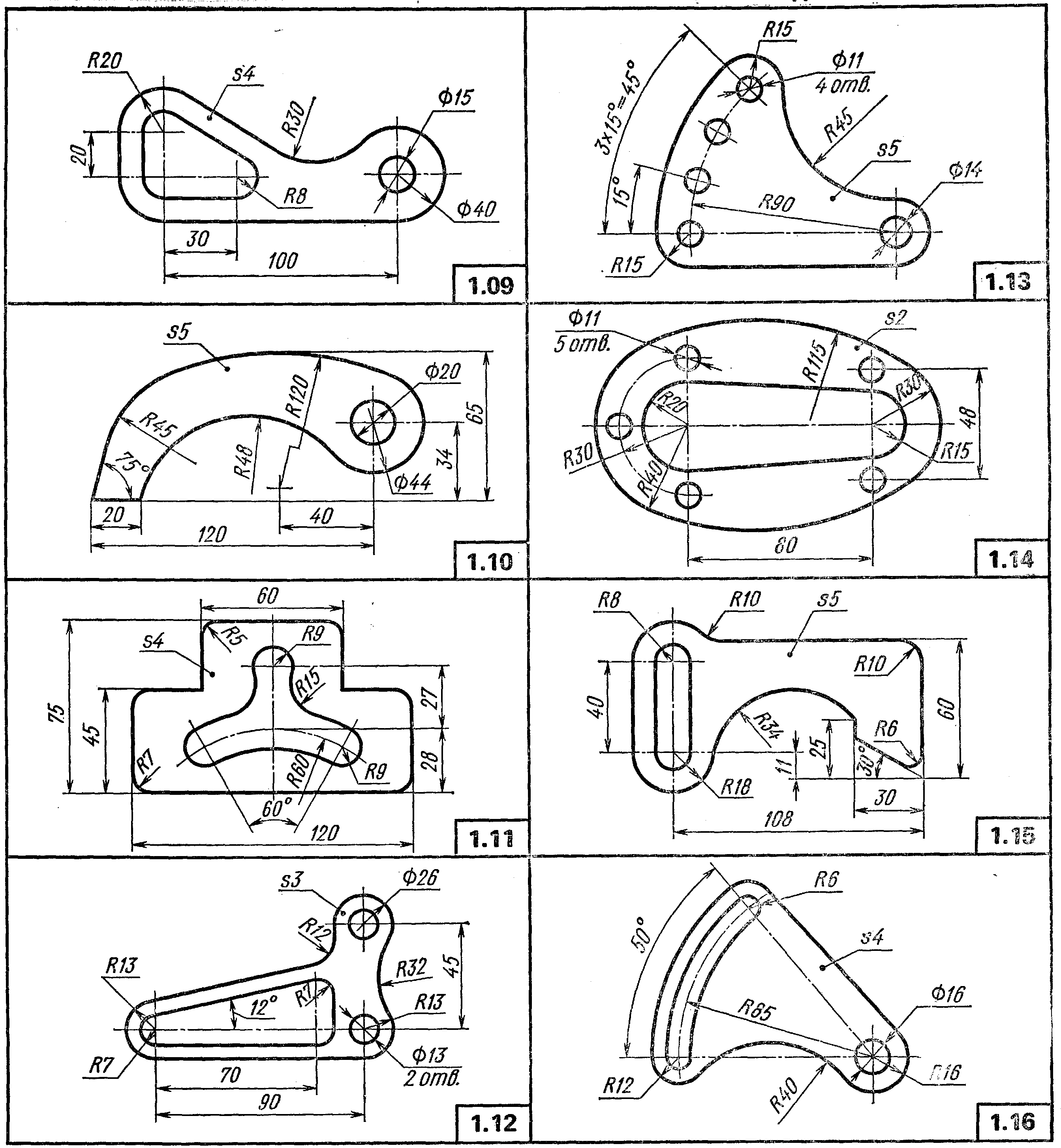

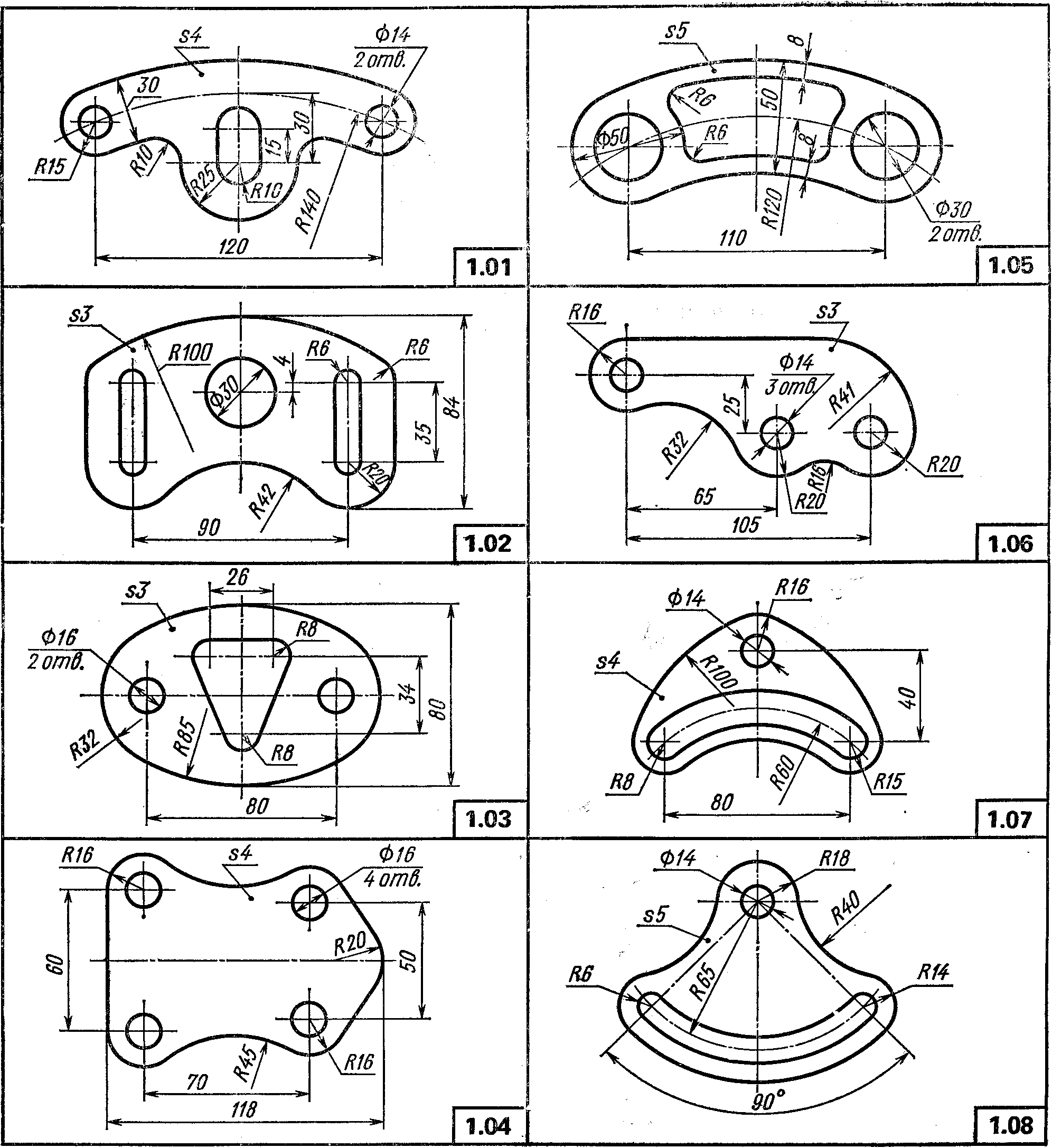

Рисунок 2

Продолжение рисунка 2

Таблица 1 – Выбор заданий по работе Сопряжение

Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.
1	01	7	07	13	13	19	03	25	09	31	15	37
2	02	8	08	14	14	20	04	26	10	32	16	38
3	03	9	09	15	15	21	05	27	11	33	01	39
4	04	10	10	16	16	22	06	28	12	34	02	40
5	05	11	11	17	01	23	07	29	13	35	03
6	06	12	12	18	02	24	08	30	14	36	04

Графическая работа №3 – Группа геометрических тел

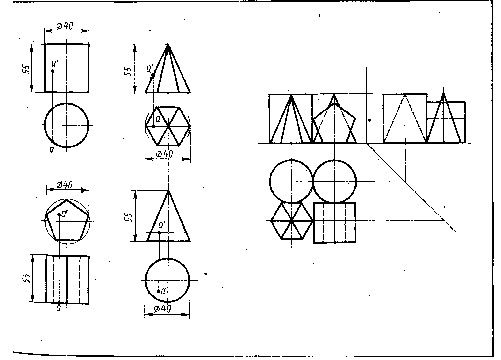

Рисунок 3 - Образец листа графической работы 3

Рисунок 4 к листу 3

Чертеж группы геометрических тел в трех видах выполняется на бумаге формата А3.

Цель задания: изучить проецирование геометрических тел в прямоугольных проекциях. Ознакомиться с элементами геометрических тел (грань, ребро, вершина, высота, основание и т.д.). Освоить приемы проецирования точки на три плоскости проекций.

Порядок выполнения листа. Образец показан на рис. 3. Варианты выбирают по табл. 2 и рис.4 а-д и 5.

Таблица 2

№ варианта				№ рисунка	Размеры, мм
					d	d1	d2	d3	n	m	h	h1	h2	h3		1
1	11	21	31	4а	38	36	40	-	38	14	55	55	50	55	50	45
2	12	22	32		40	36	46	-	38	14	50	50	65	50	50	48
3	13	23	33	4б	40	40	46	-	-	-	55	55	45	50	45	60
4	14	24	34		38	45	40	-	-	-	60	60	55	50	52	70
5	15	25	35	4в	40	46	48	-	-	40	45	45	50	65	60	45
6	16	26	36		48	40	40	-	-	50	55	60	50	70	55	55
7	17	27	37	4г	38	38	38	-	-	45	50	60	60	50	50	45
8	18	28	38		40	45	45	-	-	45	60	55	55	60	55	50
9	19	29	39	4д	40	45	42	14	-	30	55	55	55	60	50	40
10	20	30	40		44	48	46	14	-	30	50	50	50	60	50	40

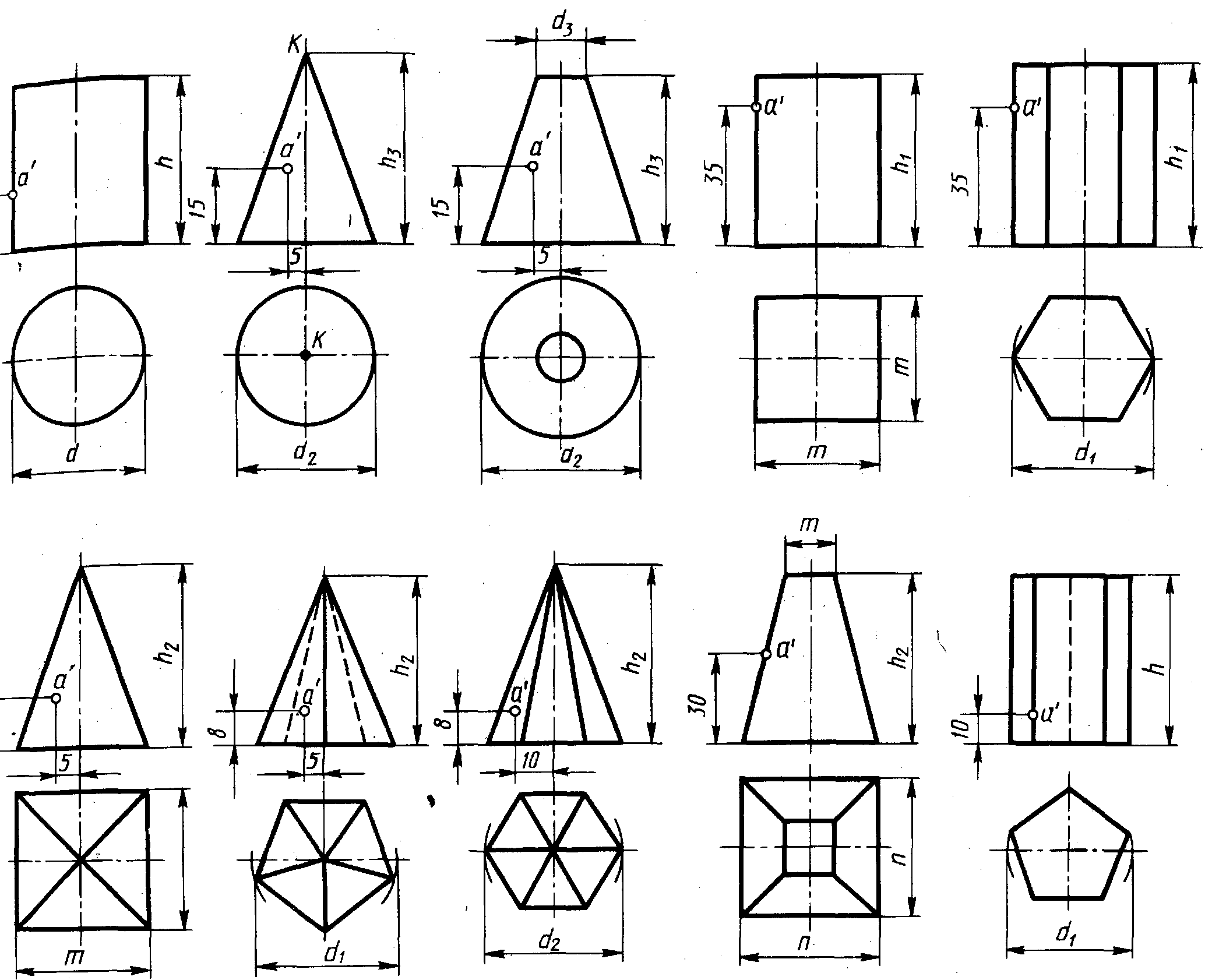

Рисунок 5 - к листу 3

На рис. 4, а — д. изображен вид сверху группы геометрических тел. Нужно определить, какие геометрические тела входят в данную группу. Найти на рис. 5 тела, соответствующие варианту.

Перечертить четыре геометрических тела на формат по размерам (в двух проекциях). Найти недостающие проекции точек. Нанести размеры. Затем вычертить данную группу тел в трех видах.

Графическая работа №4 – Пересечение тел плоскостями

На двух листах формата А3 начертить карандашом комплексные чертежи и аксонометрические проекции призмы и конуса, усеченных проецирующими плоскостями.

Построить развертки этих поверхностей. На комплексных чертежах нанести размеры призмы и конуса.

Указания. При выполнении работы следует руководствоваться

сведениями, полученными при выполнении аналогичных упражнении на построение третьих проекций, аксонометрии и разверток цилиндра и пирамиды.

При построении третьих проекций призмы и конуса рекомендует­ся пользоваться постоянной прямой чертежа, не строя координатных осей, или применять метод ординаты. Отсеченные части тел следует изображать тонкими сплошными линиями.

Натуральную величину фигуры следует находить способом заме­ны плоскостей проекций или способом совмещения. Для тренировки желательно применять на первом чертеже один спо­соб, а на втором – другой.

Линии штриховки в сечениях следует проводить под углом 45 к линиям рамки чертежа. Если линии штриховки при этом совпадают по направлению с линиями контура или осевыми, то вместо штриховки под углом 45° допускается выполнять штриховку под углами 30 или 60°.

Вид аксонометрической проекции назначен с помощью известных обозначений: ПИ - прямо­угольная изометрия, ПД - прямоугольная диметрия.

Плоскость основания и плоскость фигуры сечения на развертке рекомендуется присоединить к развертке одной и той же грани приз­мы. Линии сгиба в соответствии с ГОСТ 2303-68 (СТ СЭВ 1178-78) следует изображать тонкими штрихпунктирными линиями с двумя точками.

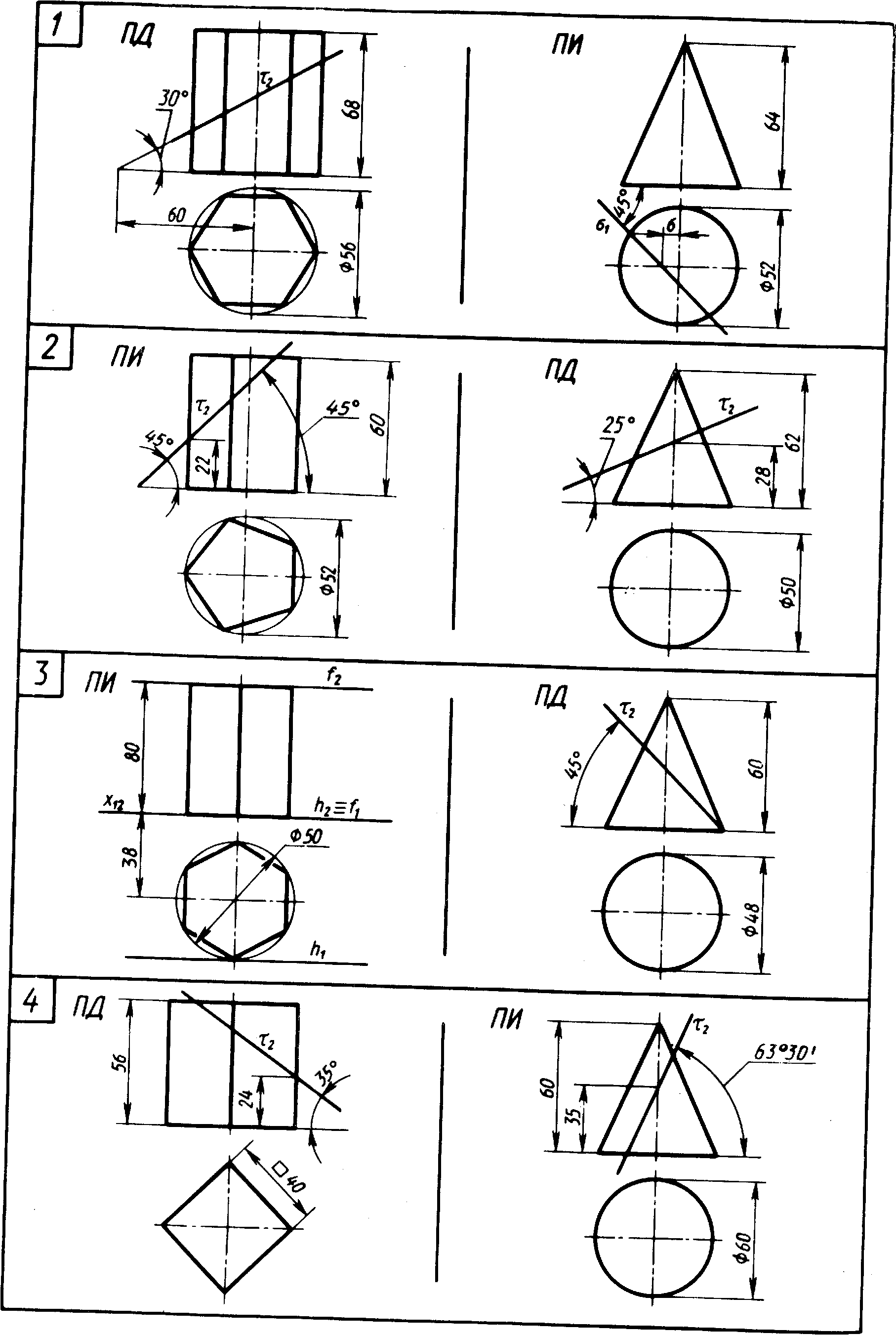

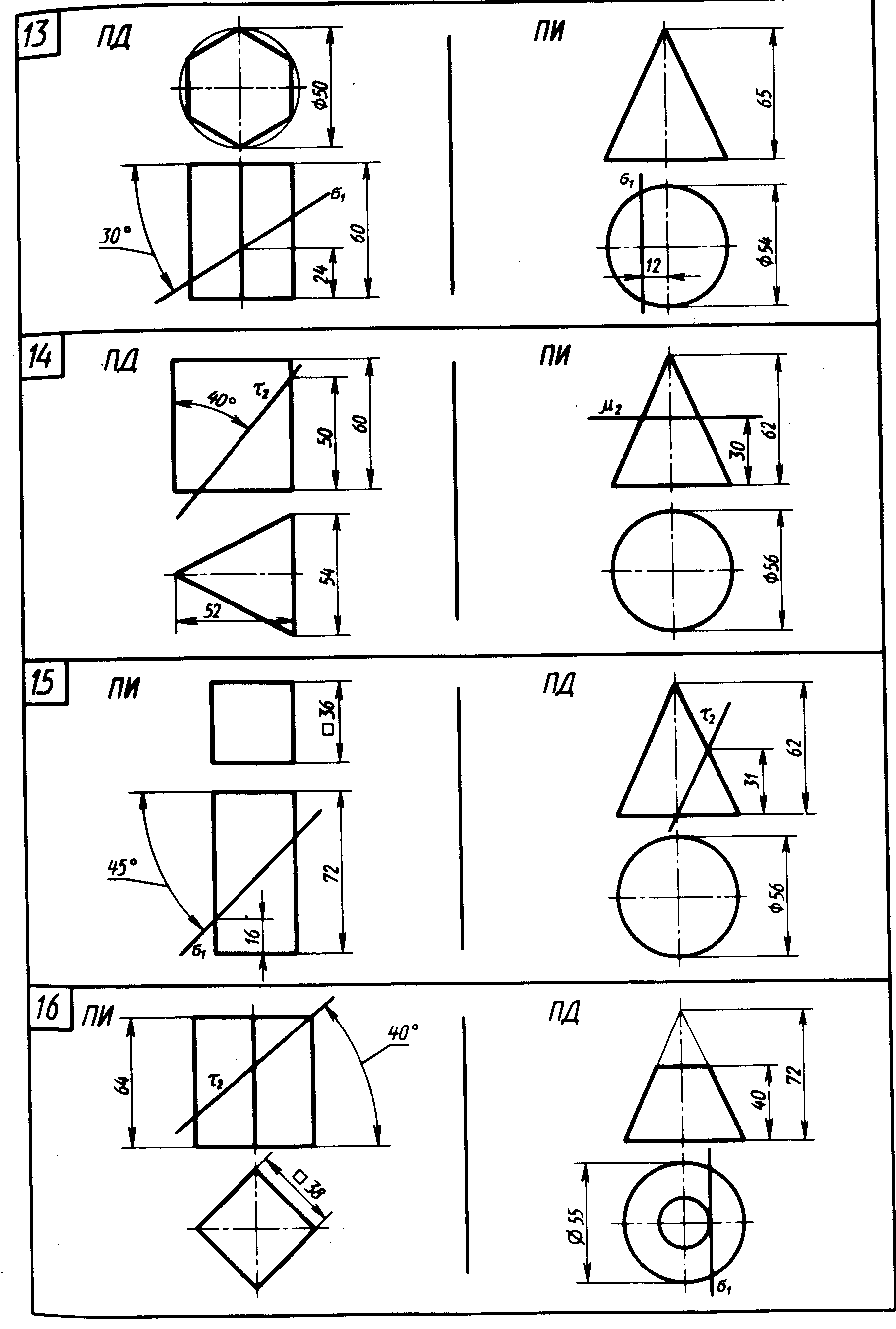

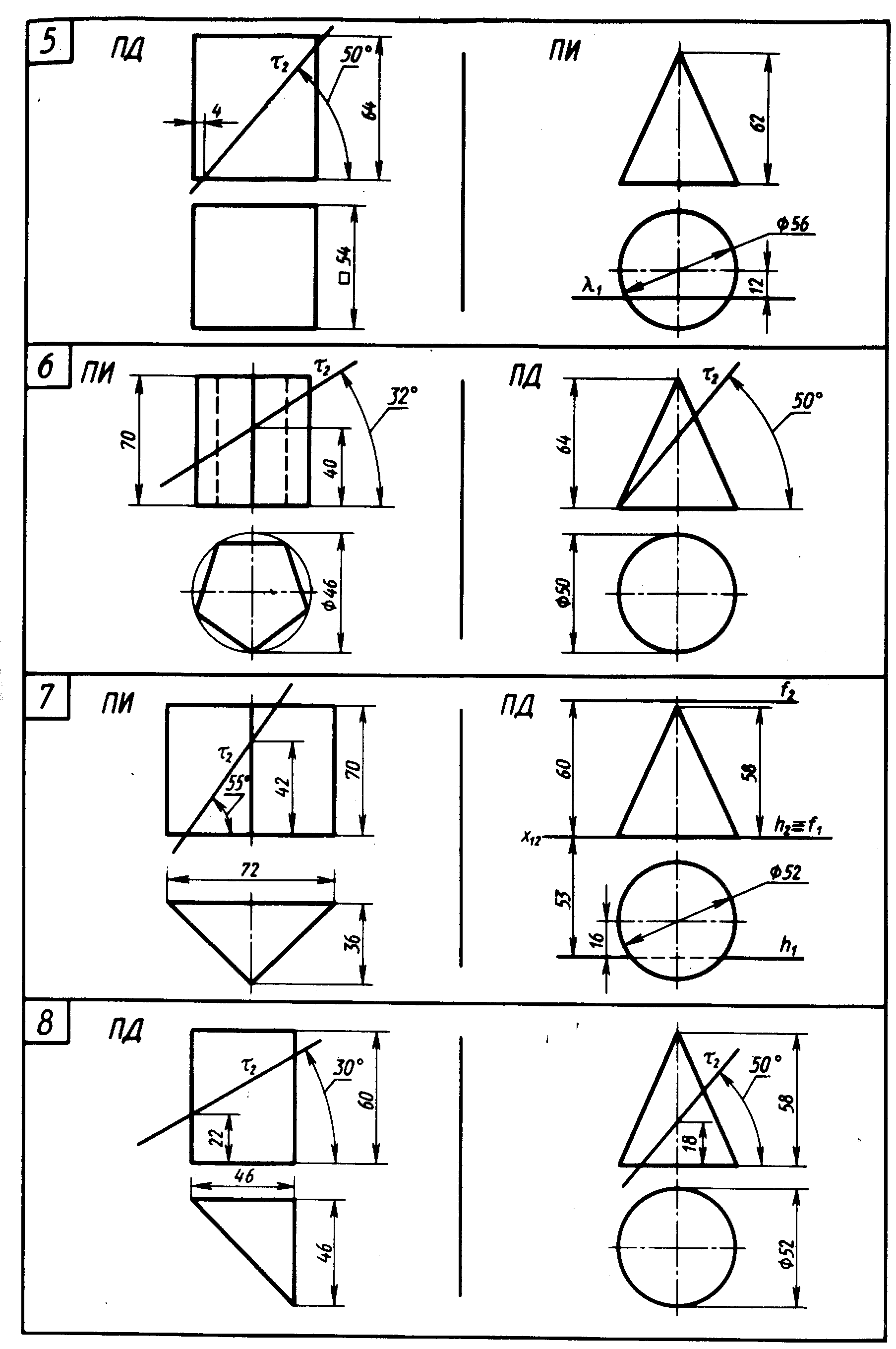

Рисунок 6

Таблица 3 – Выбор заданий по работе

Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт
1	01	7	07	13	13	19	03	25	09	31	15	37	05
2	02	8	08	14	14	20	04	26	10	32	16	38	06
3	03	9	09	15	15	21	05	27	11	33	01	39	07
4	04	10	10	16	16	22	06	28	12	34	02	40	08
5	05	11	11	17	01	23	07	29	13	35	03
6	06	12	12	18	02	24	08	30	14	36	04

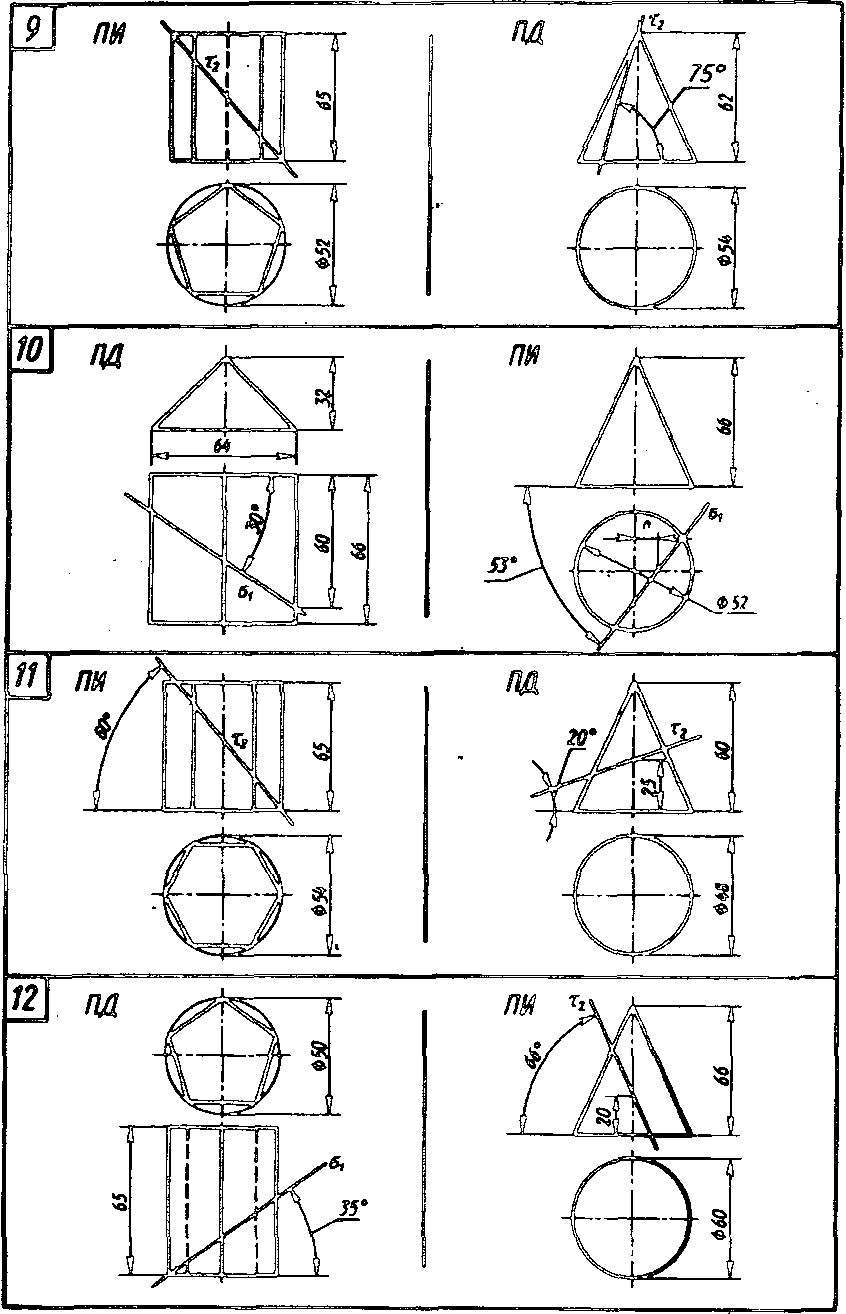

Продолжение рисунка 6

Продолжение рисунка 6

Продолжение рисунка 6

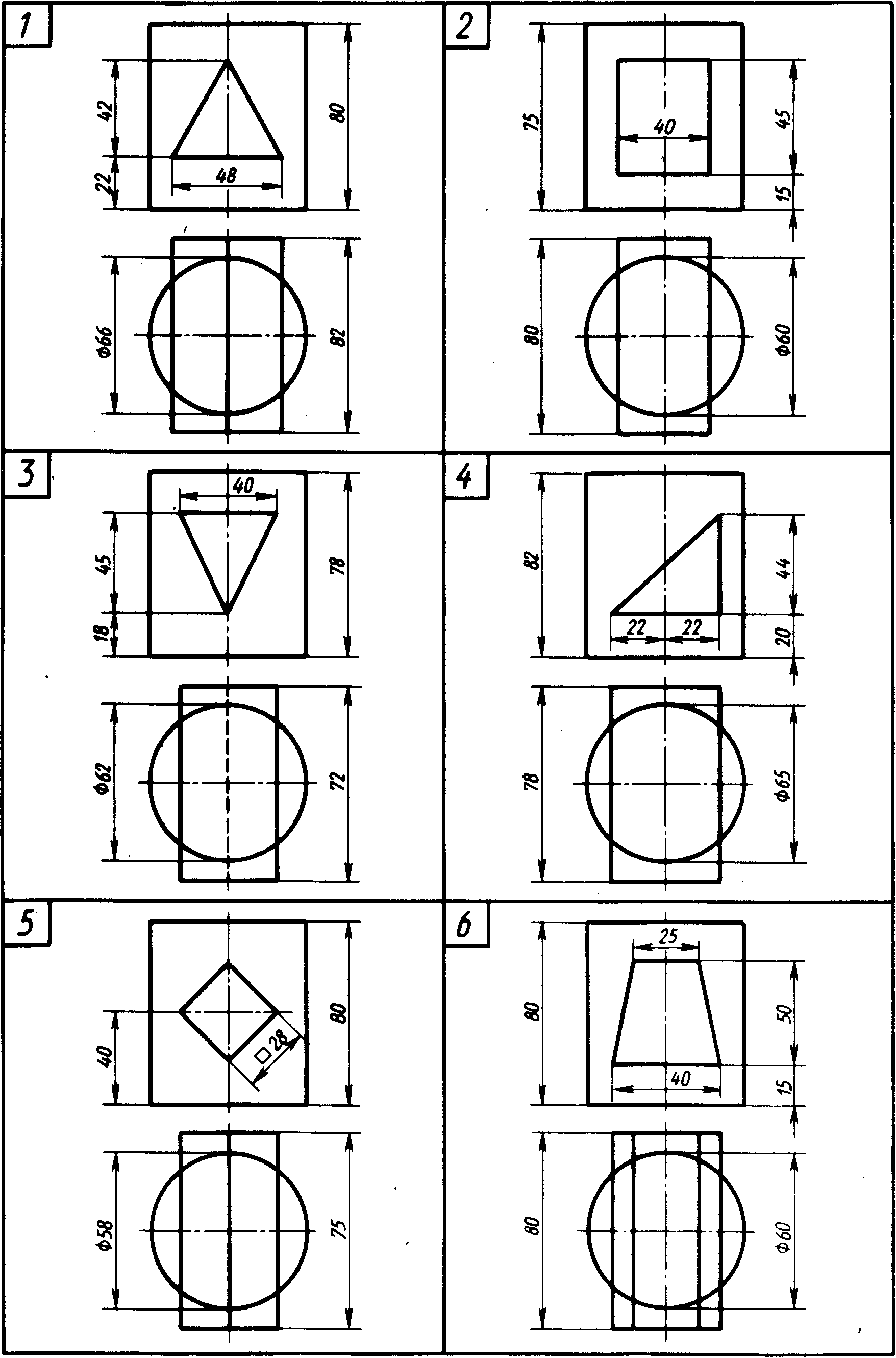

Графическая работа 5 - Взаимное пересечение многогранников и тел вращения

На листе формата АЗ начертить карандашом комплексный чертеж и аксонометрическую проекцию многогранника, пересекающегося с телом вращения; на комплексном чертеже нанести размеры геометри­ческих тел.

Указания. При выполнении работы следует использовать опыт полученный во время упражнений в построении пересекающихся многогранников и тел вращения.

При построении линий пересечения следует пользоваться методом полных сечений. С этой целью продолжают фронтальную проекцию левой грани призмы до пересечения с проекциями основания и правой образующей конуса. Возникает задача из предыдущей темы: пересе­чение поверхности конуса фронтально проецирующей плоскостью .

При построении третьей проекции рекомендуется пользоваться постоянной прямой чертежа или методом ординаты. Линии связи следует проводить частично.

На аксонометрическом изображении задние, полностью невиди­мые линии пересечения можно не наносить на чертеж. Для наглядности желательно раскрасить поверхности тел цветными карандашами или акварельными красками (слабыми тонами). Вид прямоугольной аксонометрической проекции следует выбрать самостоятельно с уче­том большей наглядности изображения.

Контуры обеих поверхностей в заданиях условно начерчены ос­новными линиями. При решении задач необходимо определить види­мость поверхностей тел и отразить это на чертеже с помощью основ­ных и штриховых линий.

Таблица 4 – Выбор заданий

Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт.	Вар.	Черт
1	01	7	07	13	13	19	19	25	1	31	7	37	05
2	02	8	08	14	14	20	20	26	2	32	8	38	06
3	03	9	09	15	15	21	21	27	3	33	9	39	07
4	04	10	10	16	16	22	22	28	4	34	10	40	08
5	05	11	11	17	17	23	23	29	5	35	11
6	06	12	12	18	18	24	24	30	6	36	12

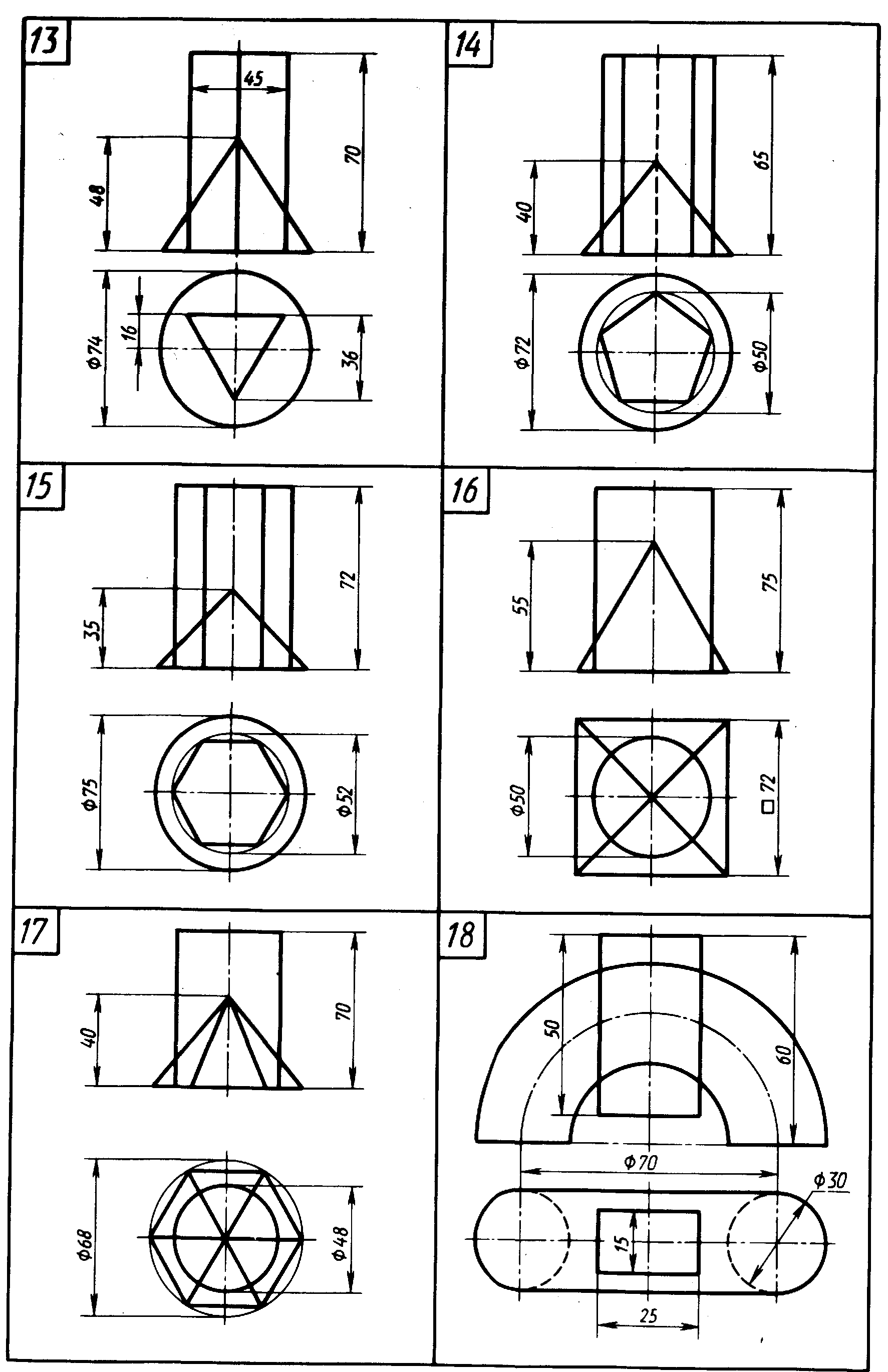

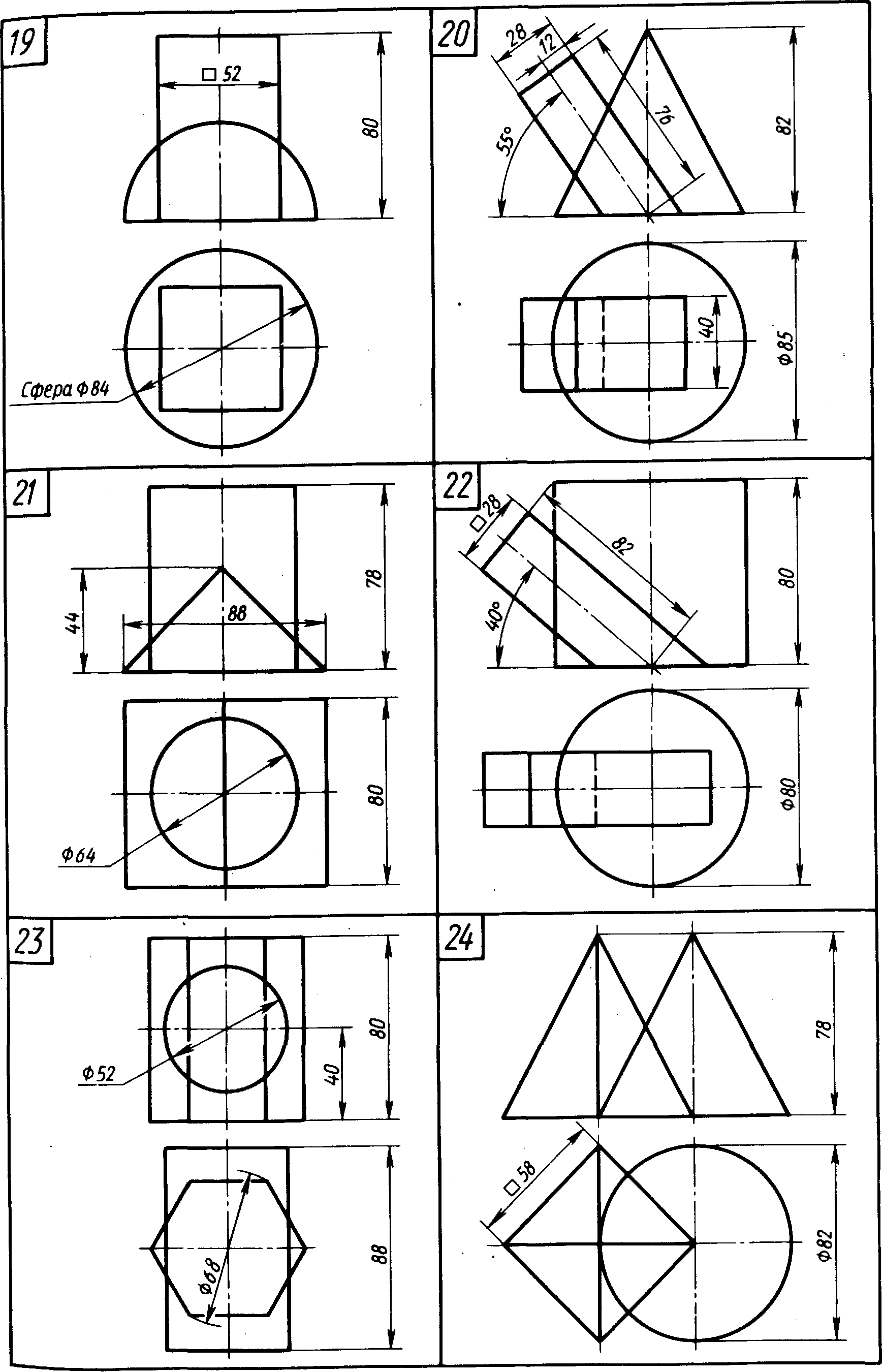

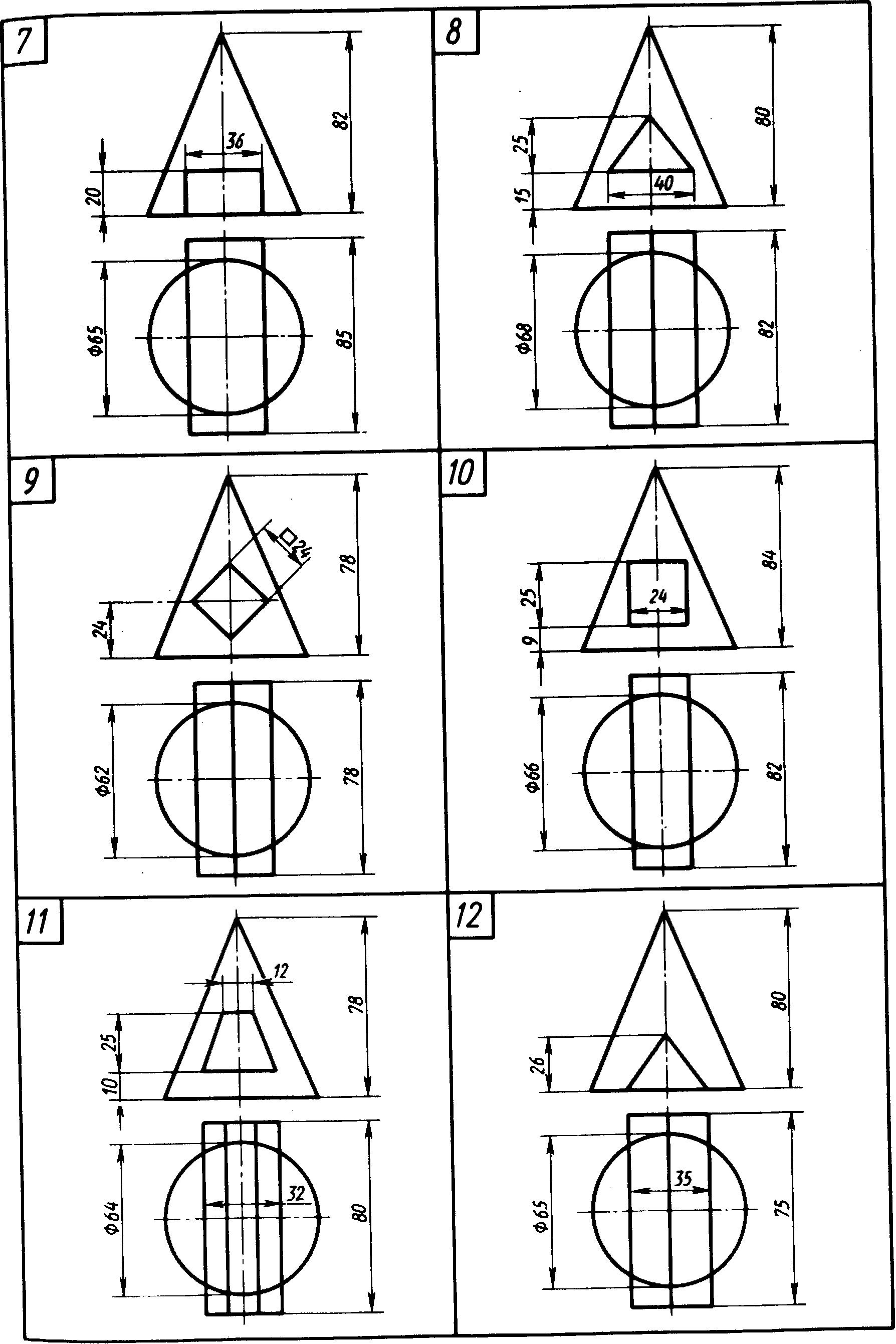

Продолжение рисунка 7

Продолжение рисунка 7

Продолжение рисунка 7

Графическая работа № 6

(лист писчей бумаги в клетку стандартного формата А3)

Выполнить эскиз детали с резьбой: с применением разрезов, сечений, нанесение размеров и технического рисунка.

Эскиз – это тот же рабочий чертеж детали, но выполненный от руки без применения чертежных инструментов (возможно применение циркуля для проведения окружностей), без масштаба, Эскиз выполняется с натуры на клетчатой бумаге стандартного формата. Следует придерживаться одинаковой толщины линий одного назначения. Надписи и размерные числа необходимо выполнять чертежным шрифтом. Изображения детали должны быть представлены крупно с соблюдением пропорциональности элементов детали.

Выполняя эскиз, нужно соблюдать определенную последовательность в работе: осмотреть деталь, определить ее назначение, конструкцию; определить необходимое число изображений, выбрать главный вид ( обычно дают разрез ) – вид спереди; детали, состоящие из тел вращения, расположить на главном виде горизонтально; определить глазомерно соотношение габаритных размеров детали (длины, ширины, высоты); выбрать размер листа бумаги; нанести на лист габаритные очертания будущих изображений, предусмотрев место для нанесения размеров, так, чтобы поле чертежа было равномерно загружено, провести осевые и центровые линии; нанести контуры детали, выполнить необходимые разрезы; обдумать, какие необходимо указать размеры, и провести размерные линии; обвести линии чертежа; обмерить деталь и проставить размерные числа на эскизе; оформить эскиз.

При выполнении работы следует более твердо усвоить правила нанесения размеров, которые обеспечивают чертежу выразительность и ясность

Число размеров на чертеже должно быть минимальным, но достаточным для изготовления и контроля детали.

Размеры на чертеже не допускаются наносить в виде замкнутой цепочки.

На чертеже всегда следует указывать габаритные размеры детали.

Размеры, относящиеся к одному и тому же элементу конструкции детали, концентрируются в одном месте и там, где он полнее всего представлен.

Деталь для эскиза выбирается самостоятельно на производстве.
