4.Призначення принцип,дії та класифікація грп (гру).Шрп з регулятором рд32м.

Назначение ГРП.

Газорегуляторные пункты служат для дополнительной очистки газа от механических примесей, снижения давления газа после газораспределительной станции и поддержании его на заданном значении с последующей бесперебойной и безаварийной подачей потребителям.

В зависимости от избыточного давления газа на входе газорегуляторные пункты могут быть среднего (до 0,3 МПа) и высокого давления (0,3-1,2МПа). ГРП могут быть центральными (обслуживать группу потребителей) и объектовыми (обслуживать объекты одного потребителя).

Виды ГРП

ГРП подразделяются между собой:

по выходному давлению:

ГРП низкого, среднего и высокого выходного давления.

по количеству ступеней понижения давления газа:

одноступенчатые и многоступенчатые ГРП.

по количеству линий редуцирования:

однониточные и многониточные ГРП.

по типу схемы газоснабжения потребителя газа:

тупиковые и закольцованные ГРП.

а также по наличию резервной нитки редуцирования:

ГРП с резервной линией редуцирования и без.

Принцип работы ГРП

Газ через входной газопровод поступает на фильтр, где очищается от механических примесей, и через предохранительно запорный клапан подается в регулятор давления, где давление газа снижается и поддерживается постоянным, независимо от расхода.

В случае повышения давления газа после регулятора выше допустимых значений, например в результате сбоя работы регулятора давления газа — срабатывает предохранительно-сбросной клапан — ПСК или гидрозатвор (ГЗ) , в результате чего излишки давления газа сбрасываются в атмосферу. Если давление газа продолжает возрастать и сброс газа через ПСК достаточного эффекта не дал, срабатывает предохранительно-запорный клапан и доступ газа потребителю через эту линию редуцирования прекращается.

Для того, чтобы обеспечить безаварийную подачу газа потребителю, даже в случае выхода из строя регулятора давления ГРП закольцовывают по выходному давлению, либо устанавливают в ГРП дополнительную линию редуцирования (ниже еще вернемся к этому вопросу).

Стоит отметить, что в схеме ГРП (без резервной линии редуцирования) предусматривается байпасная линия, которая позволяет подавать газ и осуществлять ручное регулирование выходного давления газа на время ремонта оборудования или проведения технического обслуживания ГРП. На входе и выходе из ГРП установлены манометры. На входе в ГРП промышленного назначения либо в узлах учета газа замеряется температура газа с помощью термометра.

Для централизованного замера расход газ устанавливается измерительное устройство — газовый счетчик промышленного назначения.

Для снижения давления газа в ГРП применяются регуляторы давления прямого и непрямого действия. В регуляторах прямого действия конечный импульс давления воздействует на мембрану, которая через рычажное устройство связано с дроссельным органом. При уменьшении выходного давления степень открытия дроссельного органа увеличивается, при увеличении — уменьшается. В результате выходное давление газа поддерживается постоянным.

Для приведения в действие регуляторов давления непрямого действия источником энергии служит сжатый воздух и газ давлением 200-1000кПа. Применяются регуляторы давления непрямого действия при входном давлении более 1,2МПа и выходном более 0,6МПа. Также в последнее время все чаще применяют комбинированные регуляторы давления, представляющие из себя предохранительно-запорный клапан и регулятор давления в одном корпусе.

Для контроля за входным и выходным давлением, температурой в помещениях, открытием дверей — современные ГРП могут быть оборудованы системой телеметрии.

Описание и различие между собой видов ГРП:

ГРП низкого, среднего и высокого выходного давления.

В чем разница между собой таких газорегуляторных пунктов интуитивно понятно. Если на ГРП газ понижается с высокого (0,3 — 1,2 МПа) или среднего (5кПа — 0,3МПа) давления до низкого (до 5кПа, или 500 мм.в.ст.), то такие ГРП называются ГРП низкого выходного давления.

Соответственно, если на выходе получаем среднее или высокое давление газа, то и ГРП будет называться соответствующим образом. Также бывают случаи когда ГРП питает разных потребителей, например частный сектор и газовую котельную, тогда из ГРП делается 2 выхода газа, один среднего, другой низкого, а понижающий пункт будет называться — ГРП с выходом среднего и низкого давления.

Одноступенчатые и многоступенчатые ГРП. Одноступенчатая схема подразумевает под собой понижение давления газа с входного до рабочего в одну ступень, а многоступенчатые в 2 и более ступени. Часто случается, что невозможно понизить давление газа сразу с высокого (например 1,2 МПа) до низкого (200 мм.в.ст. например бытовым потребителям) и добиться устойчивой работы ГРП одним регулятором давления. Тогда применяют такой прием как снижение газа в несколько ступеней. Рассмотрим на примере двухступенчатой схемы.

Газ, поступает в ГРП под высоким давлением — 1.2 МПа, проходит через фильтр ПКН, дальше регулятор первой ступени понижает давление газа до 0,5 — 3 МПа (тут зависит от величины расхода газа) и подается на «бочку» — значительно расширенный участок газопровода внутри ГРП, служащий «подушкой» для сглаживания колебаний давления подаваемаемого регулятором первой ступени (из бочки часто предусматривают дополнительный сбросной клапан).

Далее, газ уже пониженного давления — возьмем 0,1 МПа, поступает через второй предохранительно запорный клапан на регулятор второй ступени. Этот регулятор уже и понижает давление до рабочего, в нашем случае 200 мм.в.ст. (2,0 кПа). Такая схема также дает дополнительную защиту конечного потребителя от поступления газа высокого давления в сети низкого (превышение в 300 раз!), что очень опасно.

Однониточные и многониточные ГРП.

Многониточная схема подключения, подразумевает под собой ГРП, оборудованный несколькими параллельно подключенными линиями редуцирования. Характерным при такой схеме подключения является то, что подача газа осуществляется из одного разветвляющегося по всем параллельно работающим линиям редуцирования газопровода, в то же время выходы этих ниток объединены в один коллектор. Такая схема подключения служит для повышения надежности и производительности газоснабжения. Применяется на наиболее значимых ГРП, например на ГРП высокого давления, которые «питают» систему промышленных потребителей и сеть ГРП. А однониточное ГРП — соответственно оборудовано одной линией редуцирования, возможно и многоступенчатой.

Тупиковые и закольцованные ГРП.

Для увеличения надежности газоснабжения потребителей газа применяется схема газоснабжения от объединенных между собой двух и более ГРП через газораспределительные сети по выходному давлению в «кольцо». При этом, чем больше газорегуляторных пунктов находится в «кольце», тем надежнее, считается, система газоснабжения.

Чтобы легче было понять, как это работает приведу пример: есть район города с бытовыми потребителями, который нужно снабдить природным газом. По расчетным данным на этот район можно поставить либо один ГРП, с большой пропускной способностью либо два поменьше обеспечивающих суммарно ту же производительность, но расставить в разных частях газифицируемого района. Если есть возможность — устанавливается 2 (или более) и их выходные газовые сети по газоснабжению потребителя объединяются в одну.

При такой схеме, если выйдет из строя один из ГРП — нагрузка в газовых сетях ляжет на исправный газорегуляторный пункт (точнее на все включенные в «кольцо», по принципу: на близрасположенные — больше, на дальние меньше) и, что самое главное — подача газа потребителю не прекратится. Конечно, если один из ГРП выключится из работы во время пиковых нагрузок на систему газораспределения, например по утрам, когда большинство людей просыпается и готовит еду перед работой, а кольцо включает в себя всего 2 или 3 газорегуляторных пункта — давление у конечного потребителя может заметно уменьшиться, что может быть визуально зафиксировано на величине языков пламени работающей газовой плиты, однако в данном случае любой потребитель может просигнализировать об этом в аварийную газовую службу, бригада которой примет экстренные меры по восстановлению нормального режима газоснабжения. Также, на закольцованных ГРП легче проводить техническое обслуживания, так как легче регулировать подачу газа через байпас. Кольца ГРП бывают высокого, среднего и низкого давления.

Бывает нецелесообразно осуществлять газоснабжение потребителя более чем от одного ГРП (например газоснабжение мелкого населенного пункта). В таких случаях схема газоснабжения от ГРП называется «тупиковой«.

ГРП с резервной линией (ниткой) редуцирования и без. Характерным для ГРП, оборудованных резервной линией, является наличие дублирующей нитки редуцирования с комплектом оборудования, которая не работает одновременно (в отличие от многониточных), а включается в случае аварийного прекращения подачи газа через основную. Это достигается путем настройки на резервной линии предохранительно-запорного клапана на закрытие при более высоком давлении, а рабочее давление регулятора на более низкое. Таким образом, в случае завышения выходного давления по вине регулятора основной нитки — запорный клапан на ней отсекает поступление газа потребителю через этот регулятор.

Выходное давление газа по мере расхода постепенно понижается и достигает рабочего выходного давления регулятора резервной линии (обычно установленного ниже на 10% чем на основной линии) и поддерживается на этом уровне резервным регулятором. Обычно такая схема применяется в ГРП, снабжающих потребителя газом по «тупиковой» схеме газоснабжения для повышения надежности и обеспечения бесперебойной подачи газа.

Основные требования к устройству газорегуляторного пункта:

здание одноэтажное с бесчердачным перекрытием;

отопление (либо от централизованного источника, либо от котла, расположенного в пристройке ГРП);

ширина входа не менее 0,8м;

двери должны открываться только наружу;

вентиляция — приточно-вытяжная, естественная, в помещении с оборудованием должна обеспечивать 3-х кратный воздухообмен в течение часа;

температура в середине помещения не ниже +5°С (чтобы не обмерзало седло регулятора давления)

освещение естественное и электрическое во взрывобезопасном исполнении;

продувочные газовые свечи должны иметь внутренний диаметр не менее наибольшего диаметра седла установленного регулятора давления;

здание газорегуляторного пункта оборудуется индивидуальной системой молниезащиты, если оно установлено вне зоны грозозащиты;

на входе и на выходе устанавливаются в колодцах отключающие устройства;

между собой все помещения (котельная, помещение для телеметрии) должны быть разделены герметичными перегородками.

Газорегуляторные установки (ГРУ) размещают в котельной вблизи от ввода газопровода в котельном зале или в смежном помещении, соединенном с ним открытым проемом.

Оборудование и приборы ГРУ должны быть защищены от механических повреждений и от воздействия сотрясения и вибраций, а место размещения ГРУ освещено.

Оборудование ГРУ, к которому возможен доступ лиц, не связанных с эксплуатацией газового хозяйства, должно иметь ограждение из несгораемых материалов. Расстояние между оборудованием или ограждением и другими сооружениями должно быть не менее 0,8 м. Ограждение ГРУ не должно препятствовать проведению ремонтных работ.

Регуляторы давления газа РД-32М применяются для снижения давления неагрессивных газов и автоматического удержания выходного давления на заданном уровне при изменении входного давления и расхода газа на газорегуляторных пунктах ГРП и газорегуляторных установках ГРУ.

РД-32М, работающие без использования постороннего источника энергии, предназначены для промышленных объектов и других отраслей.

Технические характеристики:

Наименование основных параметров и размеров Норма

Максимальное входное давление, МПа 1,6

Пределы регулирования выходного давления:

для природного газа, Па 900-2000

для сжиженного газа, Па 2000-3500

Давление начала срабатывания предохранительного клапана при превышении установленного выходного давления, Па 500-4000

Пропускная способность предохранительного клапана, м3/ч 8

Колебание регулируемого выходного давления без перенастройки регулятора при изменении расхода газа и колебания входного давления на ± 25 %, не более. ± 10

Габаритные размеры, мм, не более

длина 360

ширина 225

высота 280

Масса, кг, не более 8

Средний срок службы, лет, не менее 10

Регуляторы давления газа прямого типа РД – 32 М используются для

газоснабжения жилых домов, коммунально-бытовых и промышленных потребителей. Их монтирующий в ШРП, ГРУ.

Настройка выходного давления в регуляторах РДГ, РД осуществляется изменением усилия

регулировочной пружины.

Регулятор давления газа с выходным низким давлением, комбинированный типа РДНК.

Предназначен для:

- редуцирования высокого или среднего давления на низкое;

- автоматического поддержания выходного давления независимо от изменения расхода газа и

входного давления;

- автоматического отклонения подачи газа при аварийном повышении и понижении выходного

давления сверх установленных значений.

В комбинированном регуляторе соединены и независимо работают устройства:

1) непосредственно регулятор давления;

2) автоматическое отключающее устройство;

3) сбросной клапан;

4) фильтр для отделения пыли.

После срабатывания отключающего устройства пуск регулятора в работу производится в

ручную после устранения причин, вызвавших срабатывания ПЗК. Аналогично устроен и работает

регулятор давления газа домовый РДГД.

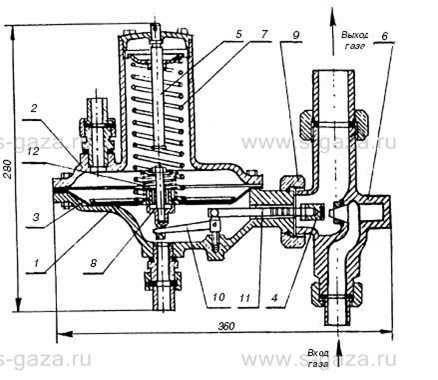

Регулятор давления газа РД-32М:

1 — корпус; 2 — крышка верхняя; 3 — мембрана; 4 — клапан регулятора; 5 — винт регулировочный; 6 — крестовинарегулятора в сборе с седлом; 7 — пружина; 8 — клапан предохранительный сбросной; 9 — гайка накидная; 10 — рычаг;11 — шток; 12 — пружина.

Регулятор выполнен из мембранной камеры и крестовины, соединенных накиданной гайкой. На конце штока 11, на резьбе, навернут клапан 4 с контргайкой, вращая который можно регулировать величину наибольшего открытия клапана при сборке регулятора или замене седла в крестовине 6. В центре мембраны 3 встроен предохранительный клапан 8. При любом установившемся режиме работы регулятора его подвижные элементы находятся в равновесии. Усилие от входного давления газа на клапан, уменьшенное рычажной передачей, и усилие пружины 12 уравновешиваются в каждом положении определенным давлением газа снизу мембраны 3.

Если расход газа или входное давление в процессе работы изменяются, то равновесие подвижной системы нарушается.

Под действием преобладающего усилия мембрана, через рычажную передачу, передвигает клапан в другое равновесное положение, соответствующее новому расходу или входному давлению газа.

В случае прекращения расхода возросшее после регулятора давление газа поднимает мембрану вверх, до полного закрытия клапана регулятора 4. Вследствие возможной не герметичности закрытого клапана выходное давление, при отсутствии расхода, будет повышаться, а мембрана регулятора — подниматься, преодолевая усилие малой пружины.

Предохранительный клапан откроется, и за счет сброса определенного количества газа в атмосферу дальнейший рост давления в сети за регулятором прекратится.

5.Загальні положення виконання газонебезпечних робіт.Призначення принцип дії газосигнолізатора ШИ.

Инструкция

по охране труда № __________

при выполнении газоопасных работ

1. Общие положения

          1.1. Действие инструкции распространяется на все подразделения предприятия.

          1.2. Газоопасными считаются работы, которые выполняются в загазованной среде или при которых возможно утечки газа.

          В газоопасных работ относятся:

          1.2.1. Присоединение новопостроенных газопроводов к действующей системе газоснабжения.

          1.2.2. Пуск газа в системы газоснабжения объектов при вводе в эксплуатацию, после ремонта и их реконструкции, производство пусконаладочных работ, ввод в эксплуатацию ГРС, ГНС, ГНП, АГЗС, АГЗП, резервуаров СУГ.

          1.2.3. Техническое обслуживание и ремонт действующих наружных и внутренних газопроводов, сооружений систем газоснабжения, надомных регуляторов давления, газооборудования ГРП (ГРУ), газоиспользующих установок, оборудования насосно-компрессорных и наполнительных отделений, сливных эстакад ГНС, ГНП, АГЗС, АГЗП резервуаров СУГ, а также взрывозащищенного электрооборудования.

          1.2.4. Работа на байпасе ГРП (ГРУ).

          1.2.5. Ликвидации закупорок, установка и снятие заглушек на действующих газопроводах, а также отсоединение от газопроводов агрегатов, оборудования и отдельных узлов.

          1.2.6. Отключение от действующих газопроводов, консервация и реконструкция газопроводов и оборудования сезонного действия.

          1.2.7. Выполнение заливной-наливных операций на резервуарных установках ГНС, ГНП, АЗГС, АГЗП и АЦЖГ, заполнения СУГ резервуарных установок, слив СУГ из неисправных и переполненных баллонов, слив неиспарившихся остатков, заправка газобаллонных автомашин и баллонов.

Инструкция по охране труда при выполнении газоопасных работ

          1.2.8. Ремонт и осмотр колодцев, удаления воды и конденсата из газопроводов и конденсатосборников.

          1.2.9. Подготовка к техническому освидетельствованию резервуаров и баллонов СУГ и его проведения.

          1.2.10. Выемка грунта в местах утечек газа до их устранения.

          1.2.11. Все виды работ, связанные с выполнением огневых и сварочных работ на действующих газопроводах ГРП, установках СУГ и производственных зонах ГНС, ГНП. АГЗС и АГЗП.

          1.2.12. Техническое обслуживание и ремонт бытовых газоиспользующих приборов и аппаратов.

Инструкция по охране труда при выполнении газоопасных работ

          1.3. К выполнению газоопасных работ допускаются лица не моложе 18 лет, прошедшие медицинское освидетельствование, обучение и сдали экзамены на знание Правил безопасности систем газоснабжения Украины (далее - Правила), технологии проведения газоопасных работ, умеющие пользоваться средствами индивидуальной защиты и оказывать первую медицинскую помощь пострадавшим .

          1.4. Обучение безопасным методам и приемам работ лиц, допущенных к выполнению газоопасных работ, должно проводиться в профессионально-технических училищах, учебных центрах, учебно-курсовых комбинатах (пунктах), а также на курсах, специально созданных предприятиями, которые получили разрешение органов Госнадзорохрантруда, согласно Типовому положению, утвержденному Госнадзорохрантруда.

          Практические навыки при обучении газоопасным работам должны отрабатываться на специально оборудованных учебных полигонах и в классах.

          1.5. Проверка знаний у лиц, допускаемых к выполнению газоопасных работ должна проводиться после обучения, а затем не реже одного раза в год.

          О дате проверки знаний ответственные лица должны письменно уведомить местный орган Госнадзорохрантруда не позднее, чем за 5 дней.

Инструкция по охране труда при выполнении газоопасных работ Проверка знаний по выполнению газоопасных работ может проводиться одновременно с проверкой знаний Правил. В этом случае оформляется общий протокол, в котором, кроме результатов проверки знаний Правил, указывается заключение комиссии о возможности допуска экзаменуемых к выполнению газоопасных работ.

          1.6. Результаты проверки знаний оформляются протоколом. На основании протокола проверки знаний лицу, сдавшему экзамен, выдается удостоверение за подписью председателя комиссии и инспектора Госнадзорохрантруда.

          1.7. Работники, показали неудовлетворительные знания, должны в течение одного месяца пройти повторную проверку знаний. Лица, и при повторной проверке знаний показали неудовлетворительные знания, к работе не допускаются.

          1.8. Внеочередная проверка знаний Правил рабочих проводится:

          - При вводе в действие новых или пересмотренных нормативных актов;

Инструкция по охране труда при выполнении газоопасных работ - при вводе в эксплуатацию нового оборудования, изменении или внедрении новых технологических процессов;

          - В случае перевода работника на другую работу или назначении его на другую должность, требующую дополнительных знаний Правил;

          - По требованию инспектора Госнадзорохрантруда, если выявлено незнание работником нормативных актов по охране труда.

          1.9. Работник перед допуском к самостоятельному выполнению газоопасных работ должен (после проверки знаний) пройти стажировку под наблюдением опытного работника в течение не менее первых десяти рабочих смен.

          1.10. Допуск к стажировке и самостоятельной работе оформляется приказом по предприятию.

Инструкция по охране труда при выполнении газоопасных работ

          Каждый работник при допуске к работе должен пройти в установленном порядке инструктаж по охране труда на рабочем месте (за личной подписью).

          1.11. Работникам перед допуском к работе под роспись администрация должна выдать инструкции по безопасным методам работ.

          1.12. Повторный инструктаж на рабочем месте проводится не реже одного раза в три месяца.

          1.13. Газоопасные работы, перечисленные в п.1.2, должны выполняться под руководством лица, ответственного за выполнение газоопасных работ.

          1.14. Газоопасные работы должны выполняться бригадой в составе не менее двух человек. Ввод в эксплуатацию индивидуальных ГБУ, техническое обслуживание газового оборудования жилых и общественных зданий (в том числе и домовых регуляторов давления), а также отдельных газовых приборов и аппаратов в жилых домах могут выполняться одним работником.

Инструкция по охране труда при выполнении газоопасных работ 1.15. Ремонтные работы в колодцах, туннелях, траншеях и котлованах глубиной более 1 м, коллекторах и резервуарах должны выполняться бригадой не менее, чем из трех работников.

          1.16. На выполнение газоопасных работ выдается наряд-допуск с приложением инструкции по мерам безопасности.

          1.17. Лица, имеющие право выдачи нарядов, определяются приказом по предприятию, осуществляющему эксплуатацию системы газоснабжения. Эти лица назначаются из руководящих работников и специалистов, сдавших экзамен в соответствии с требованиями Правил.

          1.18. Газоопасные работы, которые периодически повторяются выполняемые в аналогичных условиях, как правило, постоянным составом работающих, могут проводиться без оформления наряда-допуска по утвержденным для каждого вида работ производственным инструкциям и инструкциям по безопасным методам работы.

          К таким относятся работы, перечисленные в пп. 1.2.7, 1.2.8, а также техническое обслуживание газопроводов и газового оборудования без отключения газа, техническое обслуживание запорной арматуры и компенсаторов, слив СУГ из железнодорожных цистерн и АЦЖГ, наполнения СУГ резервуаров и баллонов, работы на газоиспользующих установках, котлах и агрегатах.

Инструкция по охране труда при выполнении газоопасных работ

          На предприятии должен быть разработан перечень газоопасных работ, выполняемых без руководства специалиста.

          Первичное выполнение вышеуказанных работ производится с оформлением наряда-допуска.

          1.19. Пуск газа в газовые сети населенных пунктов, в газопроводы среднего и высокого давления, работы по присоединению газопроводов среднего и высокого давления, ремонтные работы в ГРГИ (ГРУ), в производственной зоне ГНС, ГНП, АГЗС, АГЗП с применением сварки и газовой резки, ремонтные работы на действующих газопроводах среднего и высокого давлений с применением сварки и газовой резки, снижение и восстановление рабочего давления газа в газопроводах среднего и высокого давления, связанные с отключением потребителей, отключение

          1.20. Лицу, ответственному за выполнение газоопасных работ, выдается наряд-допуск в соответствии с планом работ.

          Наряды-допуски на газоопасные работы должны выдаваться заблаговременно для проведения необходимой подготовки к работе.

Инструкция по охране труда при выполнении газоопасных работ

          1.21. В плане работ указываются: последовательность проведения работ, расположение работников, потребность в механизмах и приспособлениях; меры, обеспечивающие безопасность проведения работ: лица, ответственные за проведение каждой газоопасной работы, за общее руководство и координацию работ.

          1.22. В план работ и наряду-допуску прилагается исполнительный чертеж или выкопировка из него с указанием места и характера работы.

          1.23. В наряде-допуске указываются срок его действия, время начала и окончания работы. При невозможности закончить работу в установленный срок наряд-допуск на газоопасные работы подлежит продлению лицом, которое его выдало.

          Наряды-допуски регистрируются в специальном журнале.

          Ответственный, получая наряд-допуск и возвращая его по окончании работы, обязан поставить свою подпись в журнале.

Инструкция по охране труда при выполнении газоопасных работ 1.24. Наряды-допуски должны храниться не менее одного года. Наряды-допуски, выдаваемые на врезку в действующие газопроводы, на первичный пуск газа, выполнения ремонтных работ на подземных газопроводах с применением сварки, хранятся постоянно в исполнительно-технической документации.

          1.25. Если газоопасные работы, выполняемые по наряду-допуску, проводятся более одного дня, ответственный за их выполнение должен ежедневно докладывать о ходе работ лицу, выдавшему наряд-допуск на эту работу.

1.26. В процессе проведения газоопасной работы все распоряжения должны выдаваться лицом, ответственным за работу.

Другие должностные лица и руководители, которые принимают участие в проведении работы, могут давать указания работникам только через ответственного за проведение данной работы.

1.27. Газоопасные работы выполняются, как правило, днем. Работы по локализации аварий выполняются в любое время в присутствии и под непосредственным руководством руководителя или специалиста.

Инструкция по охране труда при выполнении газоопасных работ

1.28. Ответственным за обеспечение работников средствами индивидуальной защиты и исправность этих средств является специалист, руководящий газоопасной работой, а при выполнении работ, которые могут проводиться без руководства, - лицо, поставившее задачу.

Обеспеченность средствами индивидуальной защиты и их исправность определяется при выдаче наряда-допуска на газоопасные работы.

При организации рабочего места руководитель работы обязан обеспечить возможность быстрого вывода рабочих из опасной зоны.

1.29. Каждому работающему по наряду-допуску должен выдаваться спасательный пояс в комплекте со страховочной веревкой, шланговый или изолирующий противогаз. Применение фильтрующих противогазов не допускается.

Необходимость применения противогазов работниками при выполнении ими газоопасных работ определяется руководителем работ.

Инструкция по охране труда при выполнении газоопасных робит1.30. Разрешение на пользование изолирующими противогазами в каждом случае должен выдавать руководитель работ лицам, которые прошли медицинский осмотр и специальный инструктаж по правилам пользования таким противогазом.

1.31. Продолжительность работы в противогазе без перерыва не должна превышать 30 минут. Общее время работы изолирующего противогаза определяется паспортом противогаза.

1.32. Воздухозаборные патрубки шланговых противогазов при работе должны расставляться и закрепляться с наветренной стороны от места выделения газа.

При отсутствии «принудительной» подачи воздуха вентилятором длина шланга не должна превышать 10 м.

Шланг не должен иметь резких перегибов и чем-либо зажиматься.

Инструкция по охране труда при выполнении газоопасных работ

1.33. Спасательные пояса должны иметь наплечные ремни с кольцом со стороны спины на их пересечении для крепления веревки. Пояс должен подгоняться так, чтобы кольцо размещалось не ниже лопаток. Применение поясов без наплечных ремней запрещается.

1.34. Противогазы проверяют на герметичность перед выполнением каждой газоопасной работы. При одетом противогазе конец гофрированной трубки плотно зажимают рукой. Если при таком положении дышать невозможно, противогаз исправен.

1.35. Спасательные пояса с кольцами для карабинов испытывают так: к кольцу пояса, застегнутого на обе пряжки, прикрепляют груз массой 200 кг, который висит течение 5 мин. После снятия груза на поясе не должно быть следов повреждений.

1.36. Поясные карабины испытывают нагрузкой массой 200 кг. Карабин с открытым затвором остается под нагрузкой в ​​течение 5 минут. После снятия груза освобожденный затвор карабина должен правильно и свободно встать на свое место.

1.37. Спасательные веревки испытывают нагрузкой массой 200 кг в течение 15 минут. После снятия нагрузки на веревке в целом и на отдельных ее нитях не должно быть повреждений.

Инструкция по охране труда при выполнении газоопасных работ 1.38. Испытания спасательных поясов, поясных карабинов и спасательных веревок должны проводиться не реже 1 раза в 6 месяцев под руководством ответственного лица, назначенного приказом по предприятию.

         1.39. Перед выдачей поясов, карабинов и веревок их проверяют.

         1.40. Каждый пояс и веревка должны иметь инвентарную бирку, на которой указаны даты проведенного и последующего испытаний.

         1.41. Хранение средств индивидуальной защиты должно быть организовано в соответствии с требованиями заводов-изготовителей.

         1.42. Нахождение посторонних лиц, а также курение в местах проведения газоопасных работ и применение открытого огня запрещается.

Инструкция по охране труда при выполнении газоопасных работ

         1.43. Котлованы и колодцы при проведении в них работ должны ограждаться. Котлованы должны иметь размеры, удобные для проведения работ и размещения необходимого инструмента, материалов и оборудования. Вблизи места работ должны вывешиваться или устанавливаться предупредительные знаки.

2. Требования безопасности перед началом работы

         2.1. Ответственный за проведение газоопасных работ должен:

         2.1.1. Получить наряд-допуск на выполнение газоопасных работ.

Инструкция по охране труда при выполнении газоопасных работ

         2.1.2. Проверить соответствие исполнительного чертежа или выкопировки фактическому размещению объекта на месте.

         2.1.3. Согласно плану выполнения работ определить необходимые средства индивидуальной защиты и проверить их состояние и выдать рабочим.

         2.1.4. Проинструктировать всех рабочих на рабочем месте о необходимых мерах безопасности при выполнении работ.

         2.2. Рабочие должны:

         2.2.1. Ознакомиться с планом выполнения работ.

Инструкция по охране труда при выполнении газоопасных работ

         2.2.2. Получить инструктаж на рабочем месте о необходимых мерах безопасности при выполнении работ и расписаться в наряде-допуске.

         2.2.3. Подготовить необходимый рабочий инструмент, приспособления, приборы.

         2.2.4. При необходимости установить ограждения и предупредительные знаки.

3. Требования безопасности во время выполнения работы

Инструкция по охране труда при выполнении газоопасных работ

         3.1. Врезки газопроводов в действующие газопроводы следует проводить в соответствии со специальными инструкциями, разработанными предприятиями газового хозяйства.

         После врезки ответвлений в действующий газопровод соединения должны проверяться на целостность с помощью приборов или мыльной эмульсией.

         3.2. Все газопроводы и газовое оборудование перед их присоединением к действующим газопроводам, а также после ремонта должны подвергаться внешнему осмотру и контрольной опрессовке бригадой, производящей пуск газа.

         3.3. Контрольная опрессовка выполняется воздухом или инертным газом.

         3.4. Наружные газопроводы всех давлений подлежат контрольной опрессовке давлением 0,1 МПа (1 кгс/см2).

Инструкция по охране труда при выполнении газоопасных работ Падение давления не должно наблюдаться в течение 10 минут.

         3.5. Контрольная опрессовка внутренних газопроводов промышленных и сельскохозяйственных предприятий, котельных, предприятий коммунально-бытового обслуживания населения производственного характера, а также оборудования и газопроводов ГРП (ГРУ), ГНС, ГНП, АГЗС, АГЗП должно производиться давлением 0,01 МПа (1000 мм вод. Ст. ). Падение давления не должно превышать 10 даПа (10 мм вод. Ст.) За 1 час.

         3.6. Контрольная опрессовка внутренних газопроводов и газового оборудования жилых и общественных зданий должна производиться давлением 0,005 МПа (500 мм вод. Ст.). Падение давления не должно превышать 20 даПа (20 мм вод. Ст.) За 5 минут.

         3.7. Резервуары СУГ, газопроводы обвязки резервуарных и групповых баллонных установок должны испытываться давлением 0,3 МПа (3 кгс/см2) в течение 1 час. Результаты контрольной опрессовки считаются положительными при отсутствии видимого падения давления на манометре и утечек, обнаруженных прибором или с помощью мыльной эмульсии.

3.8. По результатам контрольной опрессовки организацией, проводившей опрессовку, должен составляться акт и производиться запись в нарядах-допусках на выполнение газоопасных работ.

Инструкция по охране труда при выполнении газоопасных работ

         3.9. Если осмотрены и опрессовке газопроводы не были заполнены газом, то при возобновлении работ по пуску газа они должны быть повторно осмотрены и опрессованы.

         З.10. Во время ремонтных работ в загазованной среде должны применяться инструменты из цветного металла, исключающего возможность искрообразования. Инструменты и приспособления из черного металла должны быть омеднены или густо смазаны солидолом.

         3.11. Работники и специалисты, выполняющие газоопасную работу в колодце, резервуаре, в помещениях ГРП, ГНС, ГНП, АЗГС и АЗГП, должны быть в огнестойкой спецодежде и обуви без стальных подковок и гвоздей.

         3.12. При выполнении газоопасных работ должны применяться переносные взрывозащищенные светильники напряжением не более 12.

         3.13. В колодцах, имеющих перекрытие, туннелях, коллекторах, технических коридорах, ГРП и на территории ГНС, ГНП, АГЗС, АГЗП не допускается проведение сварки и газовой резки на действующих газопроводах без отключения и продувки их воздухом или инертным газом. При отключении газопроводов после запорных устройств должны устанавливаться инвентарные заглушки.

         3.14. В газовых колодцах сварка, резка, а также замена арматуры, компенсаторов и изолирующих фланцев допускается только после полного снятия перекрытий.

         3.15. Перед началом сварки или газовой резки в колодцах, котлованах и коллекторах должна проводиться проверка воздуха на наличие горючего газа.

         Объемная доля газа в воздухе не должна превышать 1/5 НПВ. Пробы должны отбираться из невентилируемых зон.

         З.16. В течение всего времени проведения огневых работ на газопроводах СУГ колодцы и котлованы должны вентилироваться нагнетанием воздуха вентилятором или компрессором.

         З.17. Газовая резка и сварка на действующих газопроводах при присоединении к ним газопроводов и ремонте должны проводиться при давлении газа 40-150 даПа (40-150 мм вод.ст.). Наличие указанного давления должно проверяться в течение всего времени выполнения работ.
