16. Конструкция пьезоэлектрического преобразователя при прямом вводе уз колебаний.

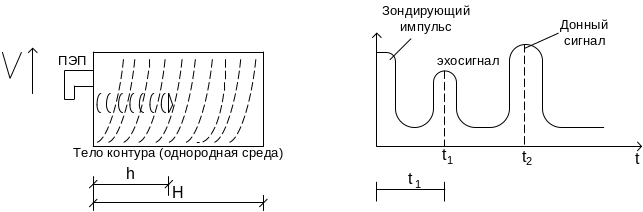

При контроле
изделий с плоско-параллельными
поверхностями возмлжен прием одновременно
как эхосигнала от дефнкта, так и донного
сигнала от противоположной поверхности
тела контроля..
Амплитуда эхоимпульса зависит от величины отражателя, от геометрии поверхности, от ориентации дефекта, от затухания УЗ волны в изделии и от глубины залегания h дефекта.
Донный сигнал (сигнал от противоположной поверхности) может отсутствовать в следующих случаях:
1) донная поверхность не параллельна поверхности ввода Узвука.
2) значительные размеры дефекта:
3) толщина тела контроля настолько велика, что вследствии затухания УЗ донный сигнал просто не возможен.
4) вследствии малости толщины контролируенмого изделия:

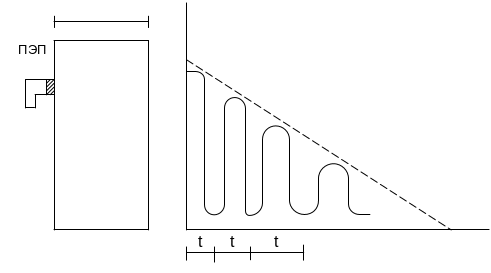

Можно получить серию донных сигналов через промежутки времени t: t=2H/c.

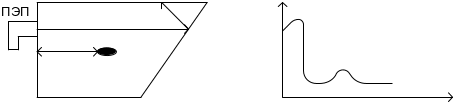

17. Конструкция пьезоэлектрического преобразователя при наклонном вводе уз колебаний.
α-угол ввода;
Ct – скорость распространения сдвиговой волны;
Ct=3260 м/с
При наклонном вводе УЗ колебаний временный интервал между зондирующим импульсом и получением эхосигнала от дефекта можно выразить формулой:
t = 2r/Ct = 2h/Ct*cos α
r – расстояние от дефекта до ПЭП;
из формулы можно выразить: h=Ct*cos α * t/2
L=(t*Ct*sin α)/2..

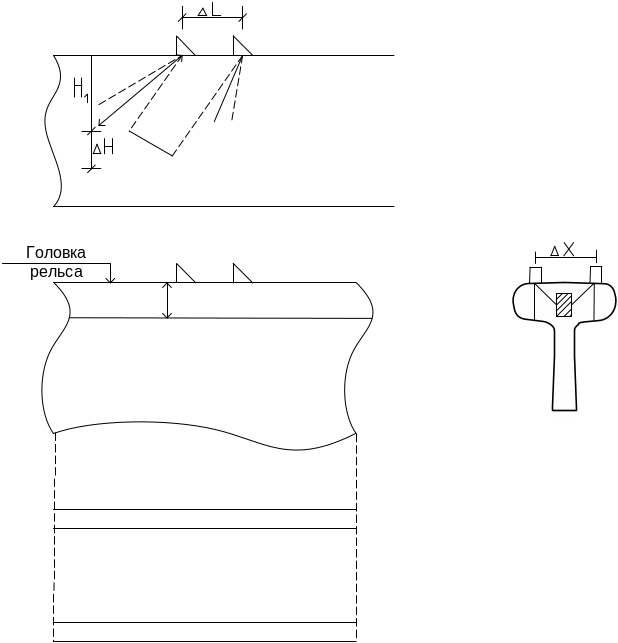

18. Условные размеры дефекта.

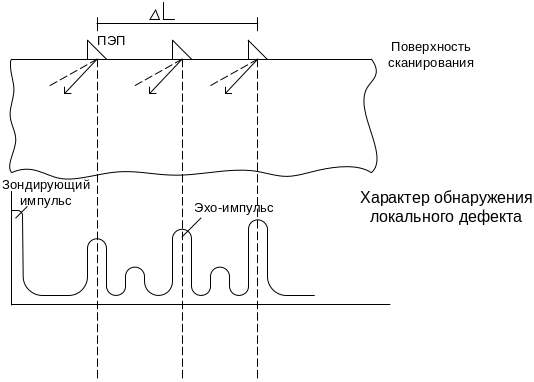

ΔL – условный размер дефекта по длине
ΔH – условная высота дефекта
Δx – условная ширина дефекта

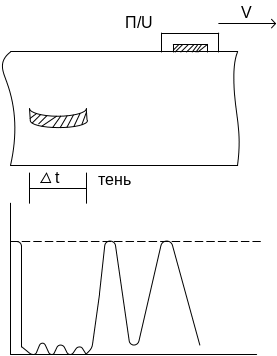

19. Теневой метод уз контроля.
Теневой метод стал применяться одним из первых для контроля стальных изделий:
Тело

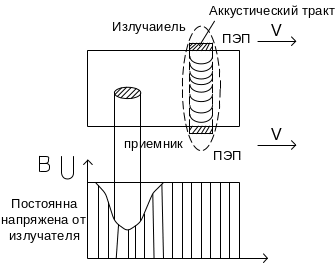

контроля и ПЭП образуют акустический
тракт. Решение о состоянии проверяемого
изделия выносится по уровню принимаемого
сигнала Uп(приемник)
на электродах приемника.
«+»: теневой метод, в отличие от эхометода, имеет высокую помеху устойчивости и слабую зависимость от амплитуды излучателя и угла ориентации дефекта.
«-»: 1) необходимость двухстороннего доступа к изделию, что невозможно для рельсов, уложенных в ж.д. путь; 2) данный метод не дает координат расположения дефектов; 3) наличие значительных погрешностей показаний прибора, который регистрирует уровень сигнала (прошедшего) из-за нестабильности акустического контакта.
Из-за данных причин теневой метод мало применяется на ж.д. транспорте при контроле изделий.
21. Зеркальный метод уз контроля.

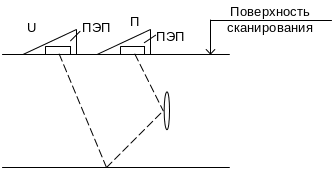

При поиске дефектов, ориентированнных перпендикулярно к поверхности сканирования, контроль одним наклонным ПЭП не всегда дает достаточно надежные показатели. Это связано с тем, что УЗ луч, падая на дефект, падает (отражается) в его плоскости и практически не возвращается на излучатель пьезоэлектрического преобразователя. Чтобы его зафиксировать, надо поставить второй ПЭП.
20. Зеркально-теневой метод уз контроля.
Данный метод не требует двустороннего доступа к изделию.
Признаком обнаружения дефекта служит ослабление амплитуды сигналов, отраженных от противоположной поверхности.
1) как от реализации эхометода для зеркально-теневого метода в качестве излучателя и приемника УЗ колебаний могут использоваться 2 рядом расположенных пьезопреобразователя в отдельных корпусах (преобразователи работают в раздельных режимах).
2
одна пьезопластина может выполнять
функции как излучателя, так и приемника.
3функцию излучения и приема выполняют две пьезопластины, расположенные в одном корпусе и они между собой разделены электроакустическим экраном:

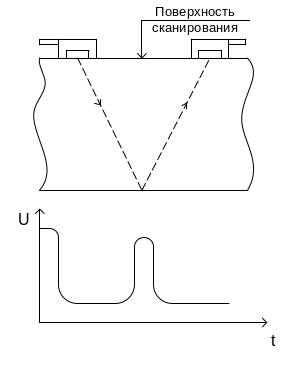

При любои способе контроля амплитуда донного эхоимпульса в процессе перемещения пьезопреобразователя несколько меняется. Зеркально-теневой метод является одним из основных способов, который применяется для обнаружения дефектов ввиде вертикальных расслоений в подошве рельса.
