Технология установки программы aris Express
Более подробно описание технологии установки приведено в [1].
Загрузка ARIS Express

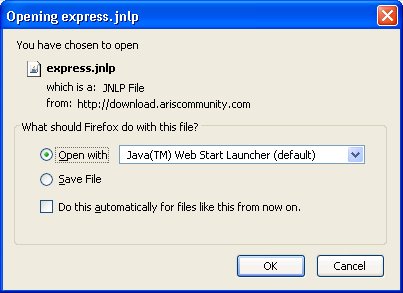

Загрузка ARIS Express начинается по соответствующей ссылке (скачать). Если Ваш компьютер удовлетворяет системным требованиям, загрузка программы стартует автоматически (Рис. 1).
Рисунок 1. Окно загрузки дистрибутива.
Выбираете для "open" файл, как показано на скриншоте. Если "Java Web Start Launcher" отсутствует в списке, посмотрите FAQ document, объясняющий как установить отсутствующий Java Runtime Environment (JRE).

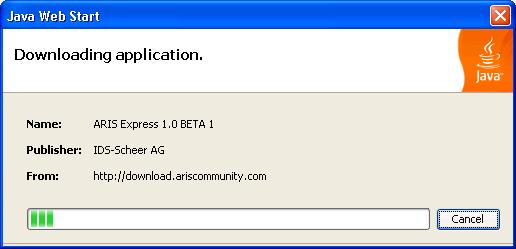

По мере загрузки ARIS Express вы увидите диалог, как показано на рисунке 2.
Рисунок 2. Окно индикатора загрузки.
Если во время загрузки возникли проблемы (прекращение загрузки), обратитесь к FAQ document. Этот документ также подскажет, как долго будет длиться загрузка и какой объем займет продукт.

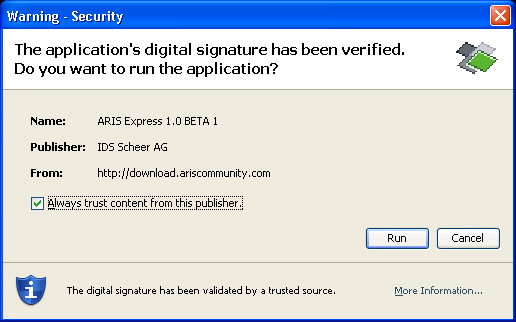

После окончания загрузки ARIS Express запускается автоматически. В зависимости от установок безопасности компьютера, нужно подтвердить старт приложения. Отметьте ячейку "Always trust content from this publisher" (рис.3), тогда этот вопрос не будет задаваться при каждом запуске ARIS Express.
Рисунок 3. Окно верификации приложения.
Если вы загружаете и запускаете ARIS Express в первый раз, вам необходимо сконфигурировать его. Конфигурирование не является необходимым, если ARIS Express был установлен раньше.
Конфигурирование ARIS Express при первом запуске
При первом запуске вам необходимо сконфигурировать ARIS Express. Через процесс конфигурирования вас проведет мастер конфигурирования, который содержит детальные инструкции для каждого шага конфигурирования на левой стороне окошка мастера.

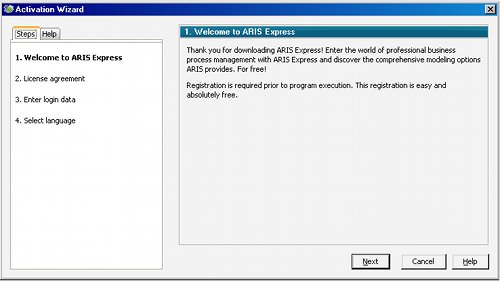

Показанный ниже первый шаг конфигурирования (рис. 4) объясняет цель конфигурирования. Подтвердите этот шаг, кликнув на кнопку "Next".
Рисунок 4. Мастер конфигурирования, шаг 1.

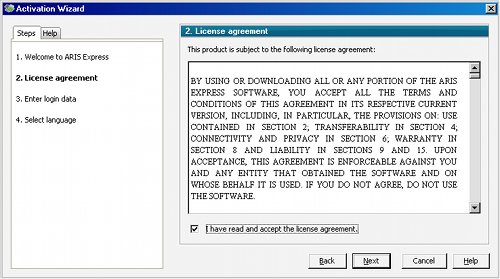

На рисунке 5 показано принятие лицензионное соглашения на эксплуатацию ARIS Express. Установите флаг и нажмите кнопку «Next».
Переходим к следующему шагу.
Рисунок 5. Мастер конфигурирования, шаг 2 «лицензионное соглашение».

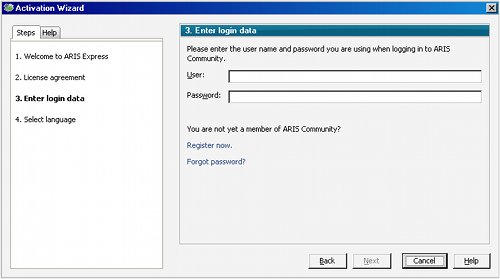

Далее необходимо зарегистрироваться в ARIS Express (рис. 6). На этом шаге ARIS Express использует ваши данные на ARIS Community для регистрации установки. Для регистрации в ARIS Community используйте ссылку, приведенную в мастере конфигурирования.
Рисунок 6. Мастер конфигурирования, шаг 3, «Регистрация в ARIS Community»
После того как введены логин и пароль, нажмите кнопку "Next".

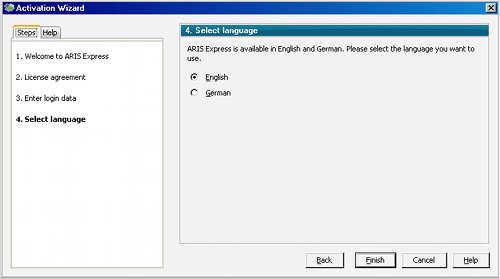

На финальном шаге, рисунок 7, установите язык интерфейса ARIS Express.
Рисунок 7. Мастер конфигурирования, шаг 4, выбор языка интерфейса
Заканчивая конфигурирование, нажмите кнопку "Finish".
Краткое описание методологии aris
ARIS (Architecture of Integrated Information Systems – Архитектура Интегрированных Информационных систем). Методология разработана в компании IDS Scheer AG, Германия. В настоящее время на рынке инструментальных средств моделирования бизнес-процессов представлено одноименное ПО ARIS, включающее такие модули, как: ARIS Easy Design, ARIS Toolset, ARIS Server и др.
Методология, используемая ARIS, представляет собой множество различных методологий, интегрированных в рамках системного подхода. Это позволяет говорить о единой архитектуре рассматриваемой методологии. ARIS поддерживает четыре типа моделей, отражающих различные аспекты исследуемой системы:
организационные модели, представляющие структуру системы - иерархию организационных подразделений, должностей и конкретных лиц, многообразие связей между ними, а также территориальную привязку структурных подразделений;
функциональные модели, содержащие иерархию целей, стоящих перед аппаратом управления, с совокупностью деревьев функций, необходимых для достижения поставленных целей;
информационные модели, отражающие структуру информации, необходимой для реализации всей совокупности функций системы;
модели управления, представляющие комплексный взгляд на реализацию деловых процессов в рамках системы.

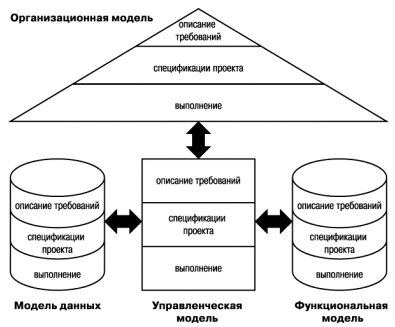

Основная концепция ARIS по описанию организации показана на рисунке 8.
Рисунок 8. Взаимосвязь типов моделей, используемых ARIS архитектура ARIS
Подход методологии ARIS к описанию процессов основывается на рассмотрении деятельности организации с четырех точек зрения: взгляд на организационную структуру, взгляд на данные (потоки и структура), взгляд на функции (функциональные иерархии), взгляд на контроль и управление (сводные модели бизнес-процессов). ARIS поддерживает большое количество методов моделирования, используемых для построения этих моделей. Среди них такие известные как диаграммы Чена, Unified Modeling Language (UML), Object Modeling Technique (OMT) и т.п. Последняя версия ARIS поддерживает более 83 методов моделирования.
Методология ARIS включает в себя несколько различных нотаций для описания деятельности организации с различных точек зрения. В методологию были интегрированы существующие стандарты и спецификации описания процессов и данных, например: IDEF3, ERD, DFD и т.д.
Достоинством такого подхода является то, что в процессе анализа каждой стороне системы можно уделить особое внимание, не отвлекаясь на ее связь с другими сторонами. И только после детальной проработки всех аспектов можно заняться построением интегрированной модели, отражающей все существующие связи между всеми аспектами системы.
Кроме того, ARIS не накладывает ограничений на последовательность проработки указанных выше четырех аспектов. Процесс анализа и проектирования можно начинать с любого из них, в зависимости от конкретных условий и целей, преследуемых разработчиками. Удобные и эффективные средства моделирования и навигации, а также поддержка полноценной многопользовательской работы позволяют одновременно работать над всеми аспектами.
Другой особенностью методологии ARIS, обеспечивающей целостность разрабатываемой системы, является использование различных уровней описания, что поддерживает теорию жизненного цикла системы, существующего в сфере информационных технологий. В ARIS Toolset используется трехфазовая модель жизненного цикла, т.е. каждый из перечисленных аспектов имеет три уровня представления:
Уровень определения требований. На данном уровне разрабатываются модели, описывающие то, что должна делать система - как она организована, какие деловые процессы в ней присутствуют, какие данные при этом используются.
Уровень проектной спецификации. Этот уровень соответствует концепции информационной системы, определяющей основные пути реализации предъявленных на втором этапе требований.
Уровень описания реализации. На данном этапе жизненного цикла создания информационных систем происходит преобразование спецификации в физическое описание конкретных программных и технических средств. Это заключительный этап проектирования систем, за которым следует этап физической реализации (программирования). Уровень описания реализации порождает документы, на основе которых можно обеспечить процесс разработки программных модулей (или подбора готовых программных компонент, отвечающих поставленным требованиям), а также выбора и организации технических средств реализации системы.
Графически такое разделение по уровням в ARIS выглядит следующим образом (рис. 9):
Рисунок 9. Уровни представления моделей в ARIS
Методология ARIS включает в себя большое количество различных нотаций, допускающих гибкое создание различных моделей организации. К числу наиболее значимых и практически используемых нотаций ARIS относятся:
нотация Value-added chain diagram (диаграмма цепочки процесса, добавляющего стоимость);
нотации extended Event-driven Process Chain – eEPC (расширенная нотация цепочки процесса, управляемого событиями) и PCD (диаграмма цепочки процесса);
нотация Organizational chart (организационная диаграмма);
нотация Function tree (дерево функций);
нотация Product tree (дерево продуктов).
Сила методологии ARIS (с формальной точки зрения) заключается в ее комплексности, которая проявляется во взаимосвязи моделей, построенных в различных нотациях. Методология ARIS позволяет описывать деятельность организации с разных точек зрения, при этом полученные модели будут в определенной степени связаны между собой. Следует, однако, подчеркнуть, что основные преимущества такого комплексного подхода:
для своей реализации требуют наличия инструментальной среды ARIS Toolset, которая является дорогостоящей и достаточно сложной в использовании;
трудно реализуемы на практике, так как влекут большой расход ресурсов (человеческих, материальных и финансовых) в течение длительного времени.
